Bedienfeld und HMI-Bildschirme
Die i
MicroClean 2 ist mit einem Drehwahlschalter ausgestattet, der dem Anwender die Navigation, Auswahl
3
und Anpassung von Einstellungen auf dem Bildschirm des Bedienfelds ermöglicht. Sie müssen zuerst den
Drehwahlschalter drücken, um die Navigation zu aktivieren. Sie navigieren zwischen den Optionen, indem Sie den
Drehwahlschalter drücken und nach links oder rechts drehen; die gewählte Option wird blau hervorgehoben.
Sobald die gewünschte Option hervorgehoben ist, drücken Sie einfach auf das Rad, um diese auszuwählen;
die Option wird hierdurch grün hervorgehoben. Wenn die Option ausgewählt ist (grün), drehen Sie den
Drehwahlschalter nach links oder rechts, um die Einstellungen anzupassen. Drücken Sie den Schalter dann erneut,
um die Auswahl zu bestätigen.
Einige Optionen können direkt über den Startbildschirm, andere von anderen Bildschirmen aus eingestellt
werden. Für den Zugriff auf diese anderen Bildschirme über den Drehwahlschalter navigieren Sie zum
Einstellungsbildschirm und drücken zur Auswahl auf den Schalter. Navigieren Sie weiter durch die Bildschirme
(d. h. Anwendungseinstellung, Status, Applikator, Erweitert, Reset, Einstellungen) und passen Sie die Einstellungen
nach Bedarf an, indem Sie den Drehwahlschalter drehen und drücken.
Wenn er nicht verwendet wird, zeigt der Bildschirm auf dem Bedienfeld einen Bildschirmschoner mit
Durchsatzmenge, Partikelgröße, Luftdruck, Strahldruck und Trichterfüllstand an. Drücken Sie den
Drehwahlschalter, um den Eingangsbildschirm zu öffnen.

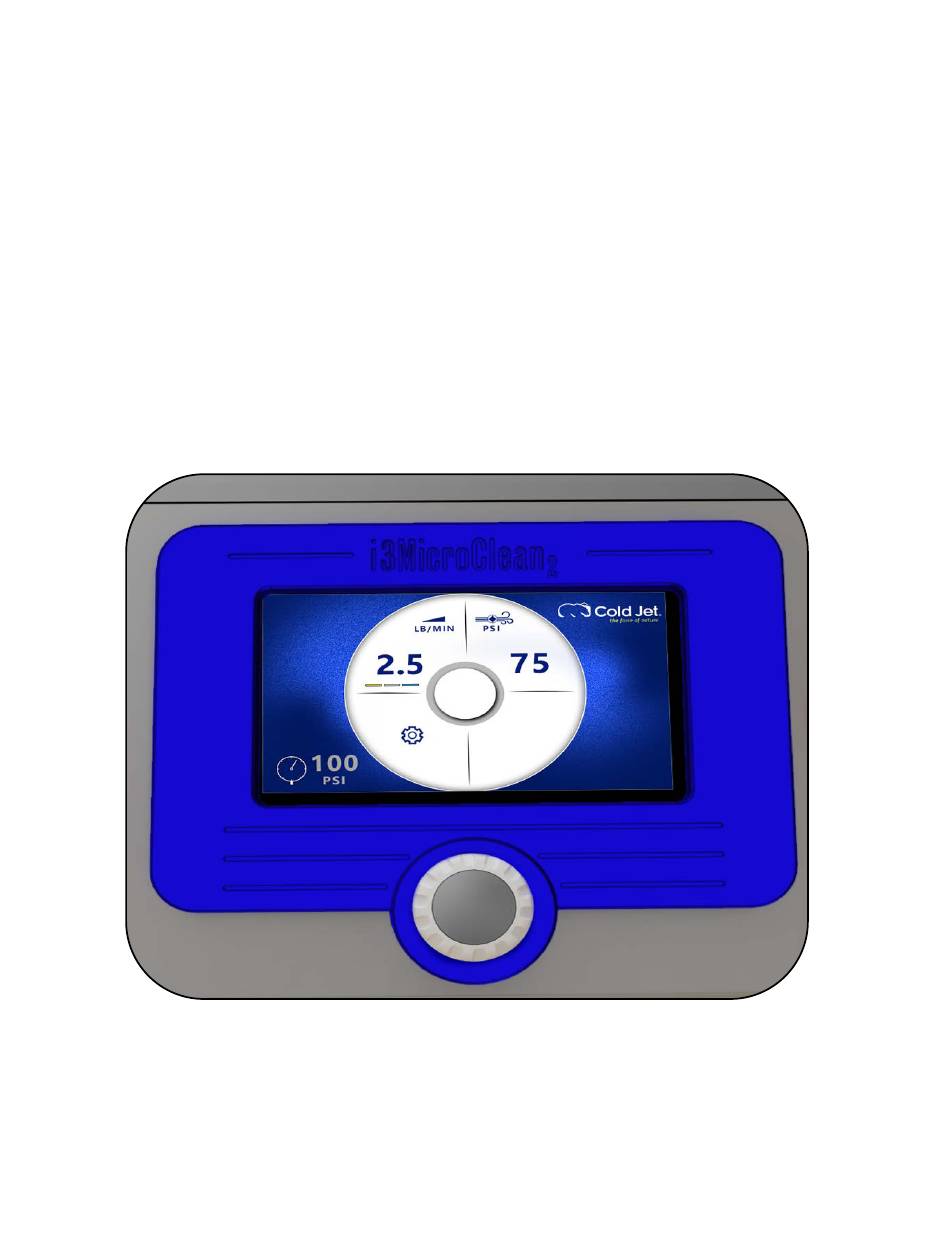

Abbildung 1: Bedienfeld und Drehwahlschalter
Es gibt zwei Bildschirmanzeigen für die MicroClean 2. Ein blauer Bildschirm (Startbildschirm): der Betriebs- und
Einstellungsbildschirm der Maschine. Ein schwarzer Bildschirm der MicroClean 2 ist entweder der Bildschirm
für erweiterte Einstellungen oder die Anwendungseinstellungen. In jedem Bildschirm können Änderungen
vorgenommen werden.
