Proline 100 Modbus RS485
Modbus RS485 eigensicher
1
A
B
5
8

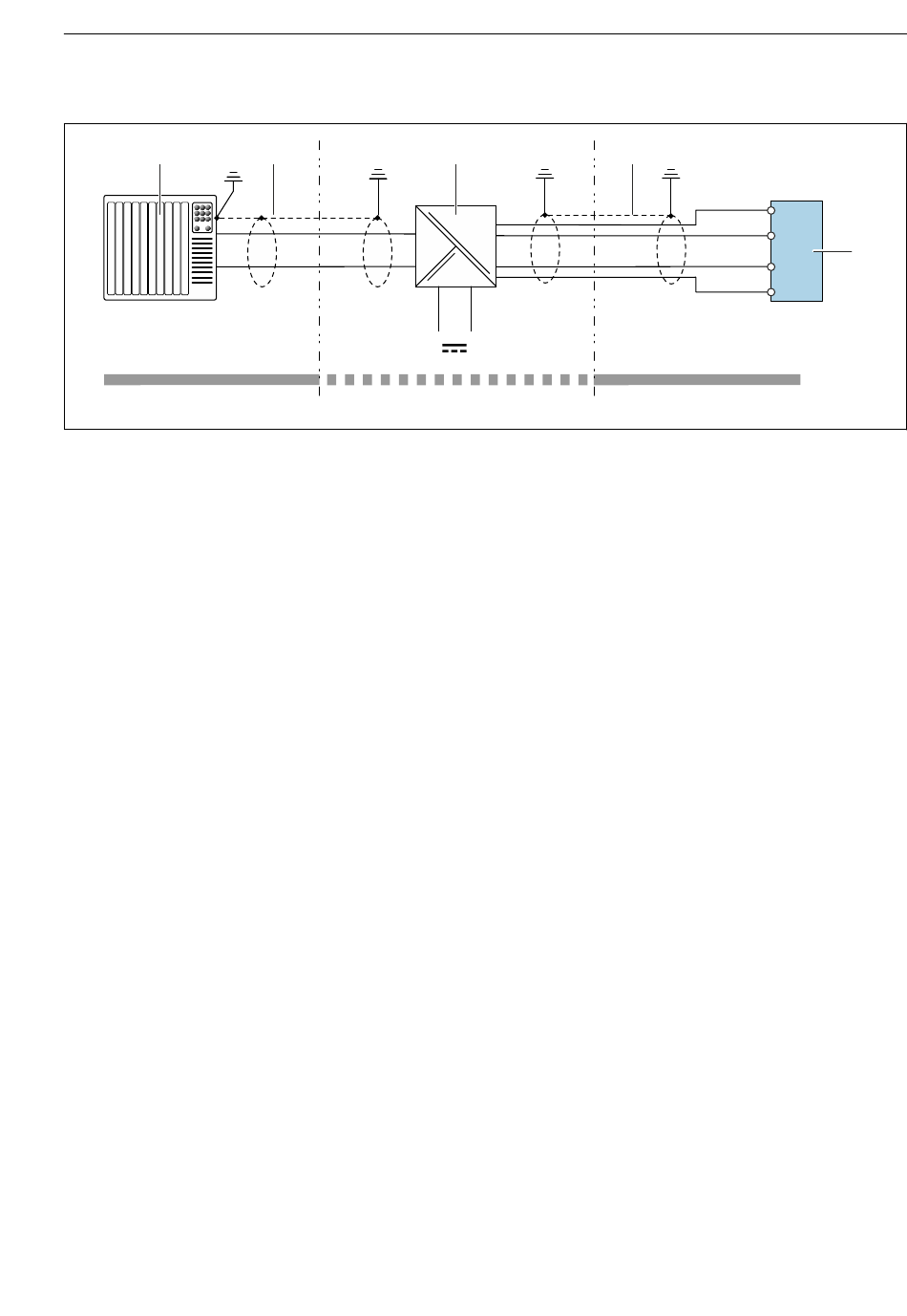

Anschlussbeispiel für Modbus RS485 eigensicher
1
Automatisierungssystem (z.B. SPS)
2
Kabelschirm, Kabelspezifikation beachten
3
Safety Barrier Promass 100
4
Kabelspezifikation beachten
5
Nicht explosionsgefährdeter Bereich
6
Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
7
Eigensicherer Bereich
8
Messumformer
5.4
Hardwareeinstellungen
5.4.1
Abschlusswiderstand aktivieren
Modbus RS485
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen
der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des Busseg-
ments korrekt abschließen.
Endress+Hauser
2
A
B
L- L+
3
A
B
L+
L-
6
Elektrischer Anschluss
4
A
B
L+
L-
7
8
A0028766
