Elektrischer Anschluss

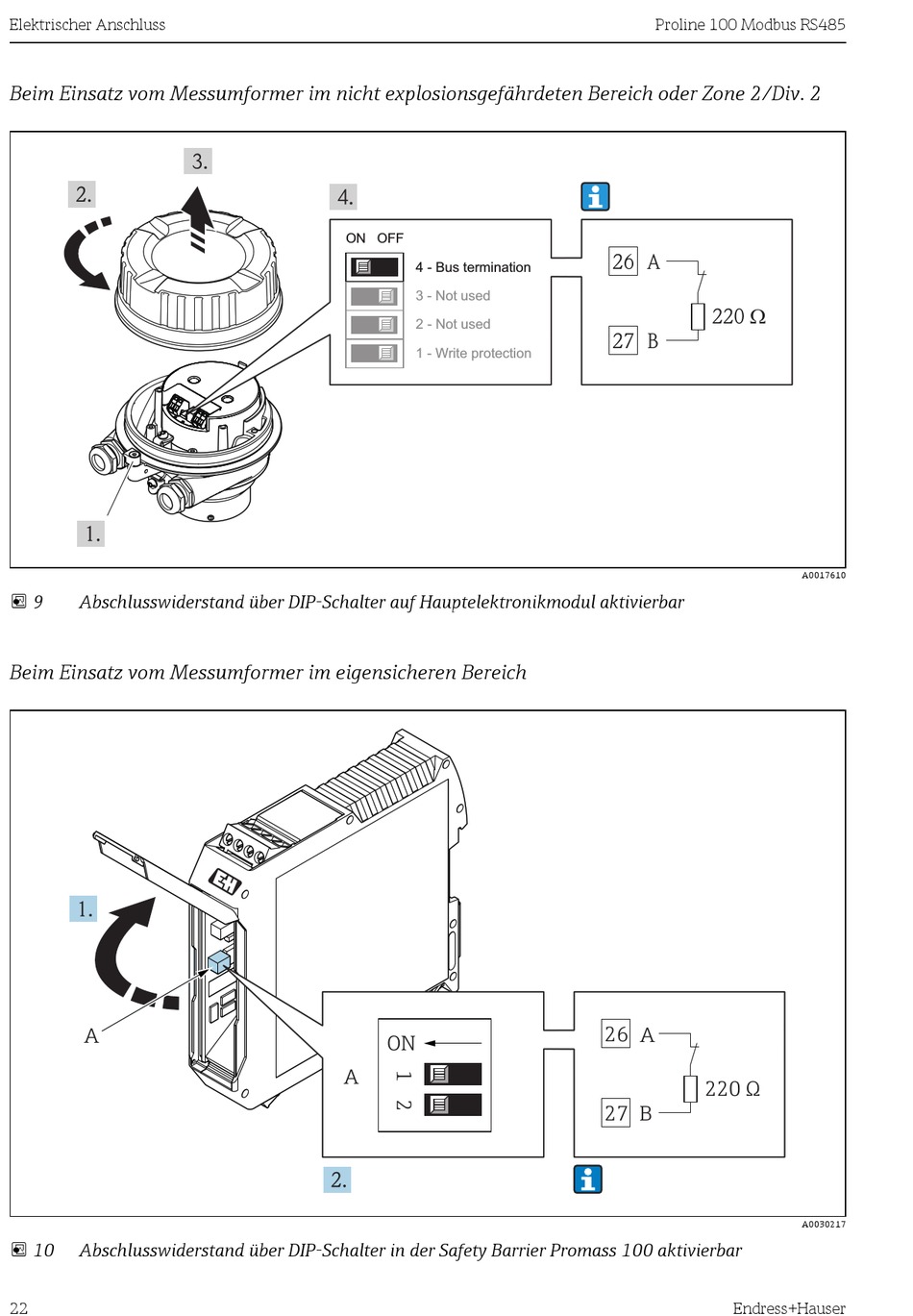

Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone 2/Div. 2
 9 Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar
Beim Einsatz vom Messumformer im eigensicheren Bereich
A
 10 Abschlusswiderstand über DIP-Schalter in der Safety Barrier Promass 100 aktivierbar
22
ON OFF
4 - Bus termination
3 - Not used
2 - Not used
1 - Write protection
ON
A
Proline 100 Modbus RS485
26 A
220 W
27 B
26
A
220 Ω
27 B
Endress+Hauser
A0017610
A0030217
