Elektrischer Anschluss
3 mm
2
1
 5

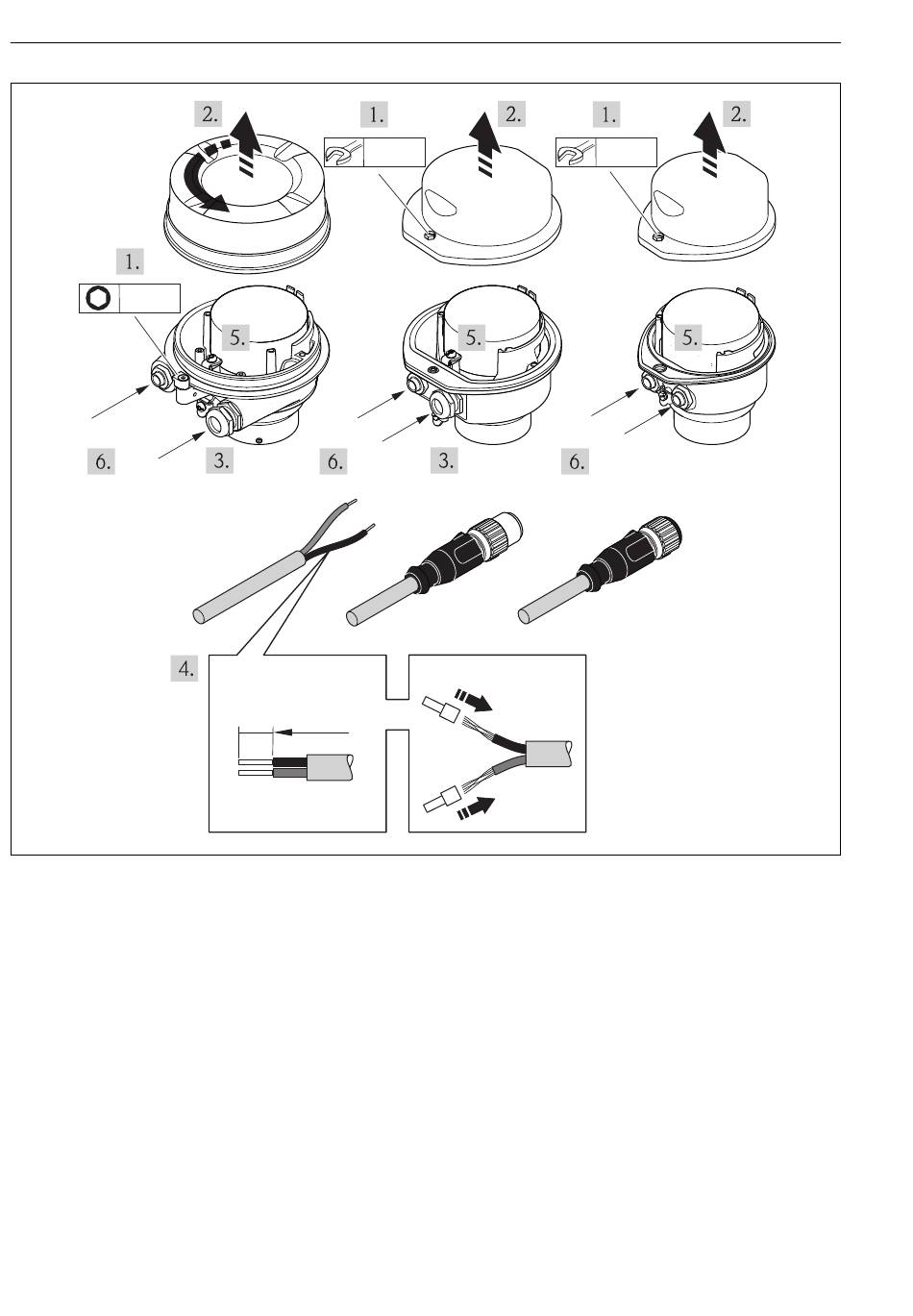

Geräteausführungen mit Anschlussbeispielen
1
Kabel
2
Gerätestecker für Signalübertragung
3
Gerätestecker für Versorgungsspannung
Kabel gemäß Klemmenbelegung →  12 oder Pinbelegung Gerätestecker anschließen.
5.2.2
Safety Barrier Promass 100 anschließen
Bei einer Geräteausführung mit Modbus RS485 eigensicher muss der Messumformer an die
Safety Barrier Promass 100 angeschlossen werden.
18
8 mm
2
1
1
10 (0.4)
mm (in)
8 mm
2
3
2
Proline 100 Modbus RS485
3
Endress+Hauser
A0017844
