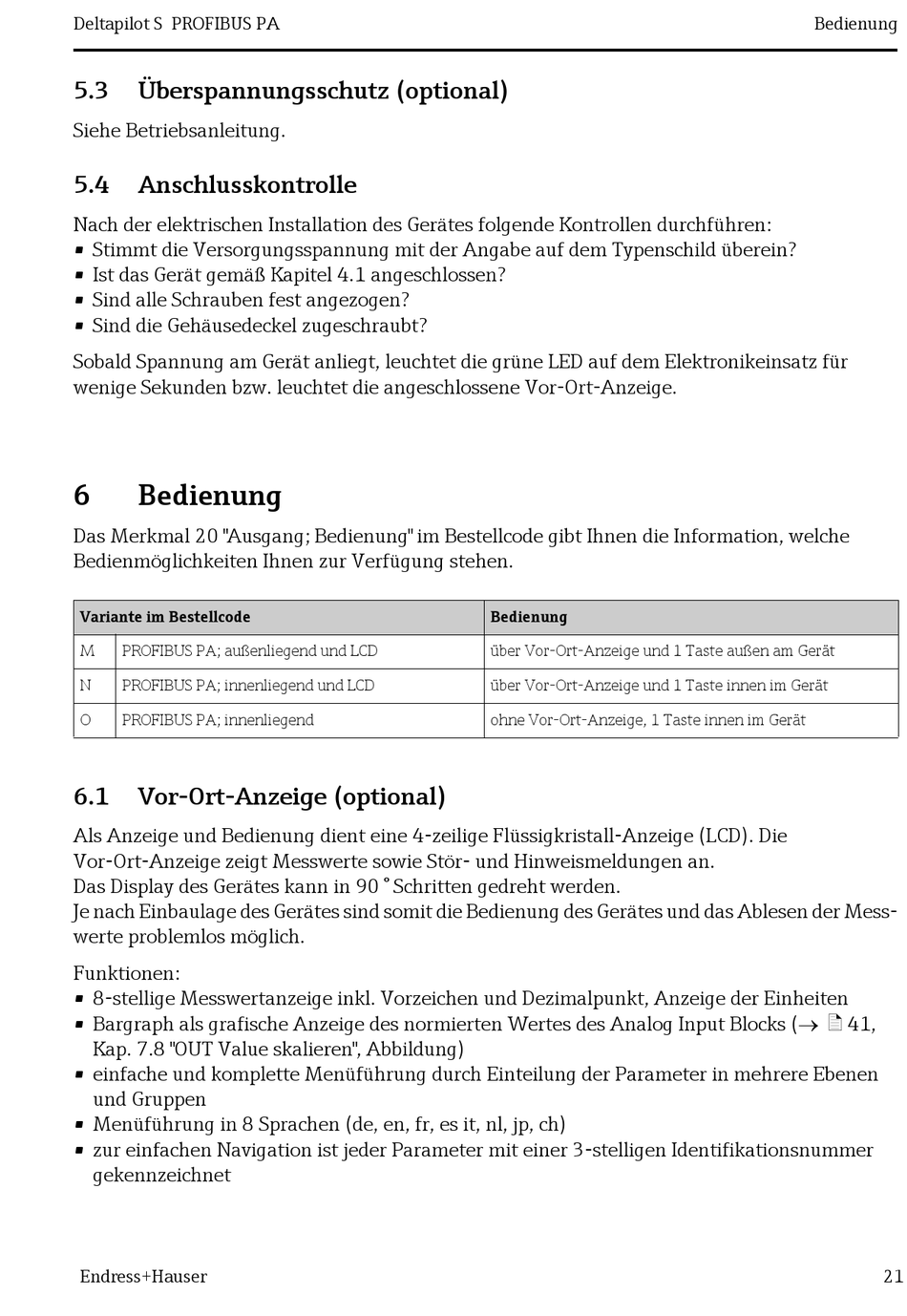

Deltapilot S PROFIBUS PA
5.3 Überspannungsschutz (optional)
Siehe Betriebsanleitung.
5.4 Anschlusskontrolle
Nach der elektrischen Installation des Gerätes folgende Kontrollen durchführen:
• Stimmt die Versorgungsspannung mit der Angabe auf dem Typenschild überein?
• Ist das Gerät gemäß Kapitel 4.1 angeschlossen?
• Sind alle Schrauben fest angezogen?
• Sind die Gehäusedeckel zugeschraubt?
Sobald Spannung am Gerät anliegt, leuchtet die grüne LED auf dem Elektronikeinsatz für
wenige Sekunden bzw. leuchtet die angeschlossene Vor-Ort-Anzeige.
6 Bedienung
Das Merkmal 20 "Ausgang; Bedienung" im Bestellcode gibt Ihnen die Information, welche
Bedienmöglichkeiten Ihnen zur Verfügung stehen.
Variante im Bestellcode
M PROFIBUS PA; außenliegend und LCD
N PROFIBUS PA; innenliegend und LCD
O PROFIBUS PA; innenliegend
6.1 Vor-Ort-Anzeige (optional)
Als Anzeige und Bedienung dient eine 4-zeilige Flüssigkristall-Anzeige (LCD). Die
Vor-Ort-Anzeige zeigt Messwerte sowie Stör- und Hinweismeldungen an.
Das Display des Gerätes kann in 90 ° Schritten gedreht werden.
Je nach Einbaulage des Gerätes sind somit die Bedienung des Gerätes und das Ablesen der Mess-
werte problemlos möglich.
Funktionen:
• 8-stellige Messwertanzeige inkl. Vorzeichen und Dezimalpunkt, Anzeige der Einheiten
• Bargraph als grafische Anzeige des normierten Wertes des Analog Input Blocks ( ä 41,
Kap. 7.8 "OUT Value skalieren", Abbildung)
• einfache und komplette Menüführung durch Einteilung der Parameter in mehrere Ebenen
und Gruppen
• Menüführung in 8 Sprachen (de, en, fr, es it, nl, jp, ch)
• zur einfachen Navigation ist jeder Parameter mit einer 3-stelligen Identifikationsnummer
gekennzeichnet
Endress+Hauser
Bedienung
über Vor-Ort-Anzeige und 1 Taste außen am Gerät
über Vor-Ort-Anzeige und 1 Taste innen im Gerät
ohne Vor-Ort-Anzeige, 1 Taste innen im Gerät
Bedienung
21
