Einstellung Des Greifbereichs - probst RG-SAFELOCK Betriebsanleitung

Einstellungen
5.2

Einstellung des Greifbereichs

Die Greifbereichsverstellung muss auf beiden Seiten des Gerätes gleichermaßen eingestellt werden.
Ansonsten besteht Abrutschgefahr des Greifgutes. Unfallgefahr!
Die Einstellung des Greifbereichs auf den entsprechenden Rohr-Außendurchmesser erfolgt folgendermaßen:
1. Messen des Rohr-Außendurchmessers

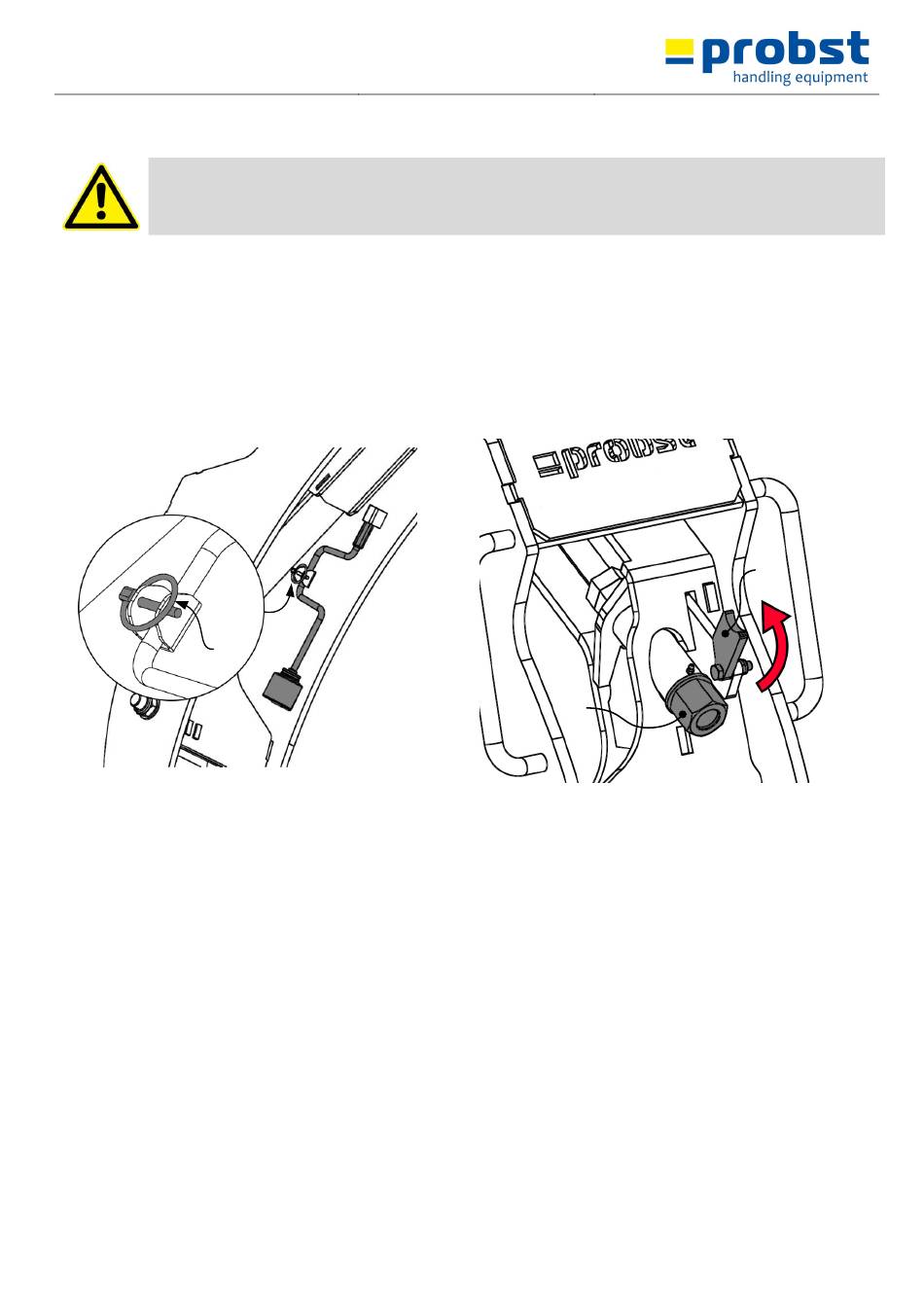

2. Den Klappsplint (siehe Detailbild in Abb. 2) an der Einstellkurbel (C) entfernen
3. die Einstellkurbel (C) am Gerät entnehmen (Abb. 2)
4. Verriegelungsklappe (D) an der Einstellschraube (E) nach oben drehen
5. Greifbereich auf das zu greifende Greifgut (Betonrohr) mit der Einstellkurbel (C) über die Einstellschrauben (E)
einstellen (Abb. 3)
6. Verriegelungsklappe (D) an der Einstellschraube (E) nach unten drehen
C
Abb. 2
54500005
14 / 25
E
V4
D
Abb. 3
DE
