4
PROJEKTIERUNG
4.2
Betreiber der Maschine
4.3
Konstruktion
4.3.1
Auswahl des Betätigers
4.4
Einbindung in die elektrische Steuerung
12

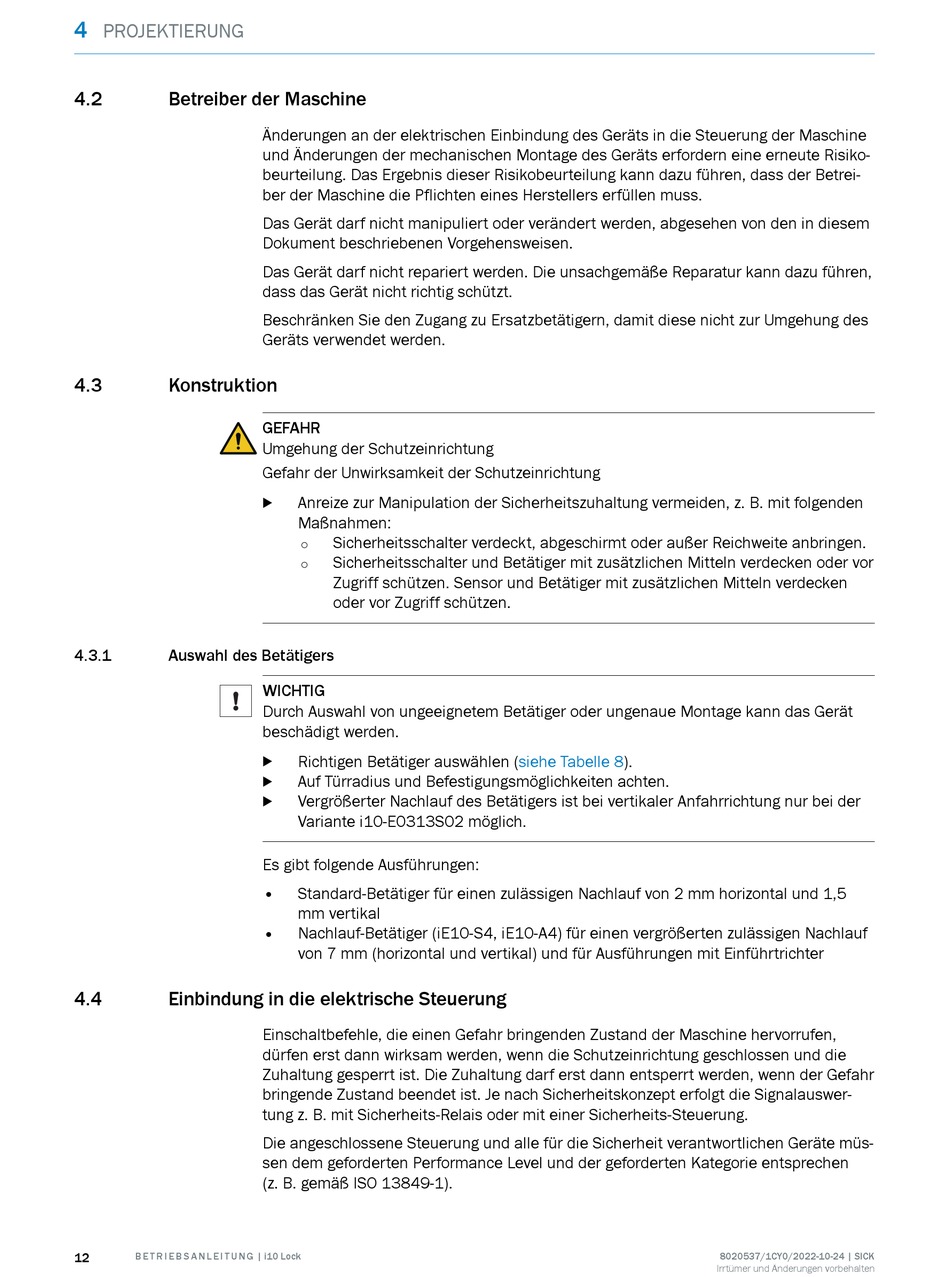

B E T R I E B S A N L E I T U N G | i10 Lock
Änderungen an der elektrischen Einbindung des Geräts in die Steuerung der Maschine
und Änderungen der mechanischen Montage des Geräts erfordern eine erneute Risiko‐
beurteilung. Das Ergebnis dieser Risikobeurteilung kann dazu führen, dass der Betrei‐
ber der Maschine die Pflichten eines Herstellers erfüllen muss.
Das Gerät darf nicht manipuliert oder verändert werden, abgesehen von den in diesem
Dokument beschriebenen Vorgehensweisen.
Das Gerät darf nicht repariert werden. Die unsachgemäße Reparatur kann dazu führen,
dass das Gerät nicht richtig schützt.
Beschränken Sie den Zugang zu Ersatzbetätigern, damit diese nicht zur Umgehung des
Geräts verwendet werden.
GEFAHR
Umgehung der Schutzeinrichtung
Gefahr der Unwirksamkeit der Schutzeinrichtung
Anreize zur Manipulation der Sicherheitszuhaltung vermeiden, z. B. mit folgenden
b
Maßnahmen:
Sicherheitsschalter verdeckt, abgeschirmt oder außer Reichweite anbringen.
°
Sicherheitsschalter und Betätiger mit zusätzlichen Mitteln verdecken oder vor
°
Zugriff schützen. Sensor und Betätiger mit zusätzlichen Mitteln verdecken
oder vor Zugriff schützen.
WICHTIG
Durch Auswahl von ungeeignetem Betätiger oder ungenaue Montage kann das Gerät
beschädigt werden.
Richtigen Betätiger auswählen
b
Auf Türradius und Befestigungsmöglichkeiten achten.
b
Vergrößerter Nachlauf des Betätigers ist bei vertikaler Anfahrrichtung nur bei der
b
Variante i10-E0313S02 möglich.
Es gibt folgende Ausführungen:
•
Standard-Betätiger für einen zulässigen Nachlauf von 2 mm horizontal und 1,5
mm vertikal
•
Nachlauf-Betätiger (iE10-S4, iE10-A4) für einen vergrößerten zulässigen Nachlauf
von 7 mm (horizontal und vertikal) und für Ausführungen mit Einführtrichter
Einschaltbefehle, die einen Gefahr bringenden Zustand der Maschine hervorrufen,
dürfen erst dann wirksam werden, wenn die Schutzeinrichtung geschlossen und die
Zuhaltung gesperrt ist. Die Zuhaltung darf erst dann entsperrt werden, wenn der Gefahr
bringende Zustand beendet ist. Je nach Sicherheitskonzept erfolgt die Signalauswer‐
tung z. B. mit Sicherheits-Relais oder mit einer Sicherheits-Steuerung.
Die angeschlossene Steuerung und alle für die Sicherheit verantwortlichen Geräte müs‐
sen dem geforderten Performance Level und der geforderten Kategorie entsprechen
(z. B. gemäß ISO 13849-1).
(siehe Tabelle
8).
8020537/1CY0/2022-10-24 | SICK
Irrtümer und Änderungen vorbehalten
