Die Komfortgeräte mit 2-Leitersystem oder 2-Leitersystem + elektr. Heizregister können über einen Wassertemperaturfühler
(oder Umschaltfühler) verfügen. Er ist vom Installateur vor das 4-Wege-Ventil einzubauen (auf Wasserzuleitungsseite). Er wird
mit Schellen an der Leitung befestigt und muss isoliert werden.
Kabelklemme
Fühleradapter
Temperaturfühler
Wasserzuleitung
Achtung: Der Umschaltfühler misst die Kontakttemperatur an der Wasserleitung. Die eigentliche Wassertemperatur weicht jedoch
immer ein wenig von der Kontakttemperatur ab.
Die Wassertemperatur ist deshalb so einzustellen, dass die gewünschte Umschaltung gewährleistet ist.
• Bleibt der Umschalteingang "offen" (keine Verbindung zwischen den Klemmen), geht der Thermostat
davon aus, dass das im Register zirkulierende Wasser immer kalt ist.
• Werden diese Anschlussklemmen überbrückt, geht das Thermostat davon aus, dass das Wasser immer warm ist.

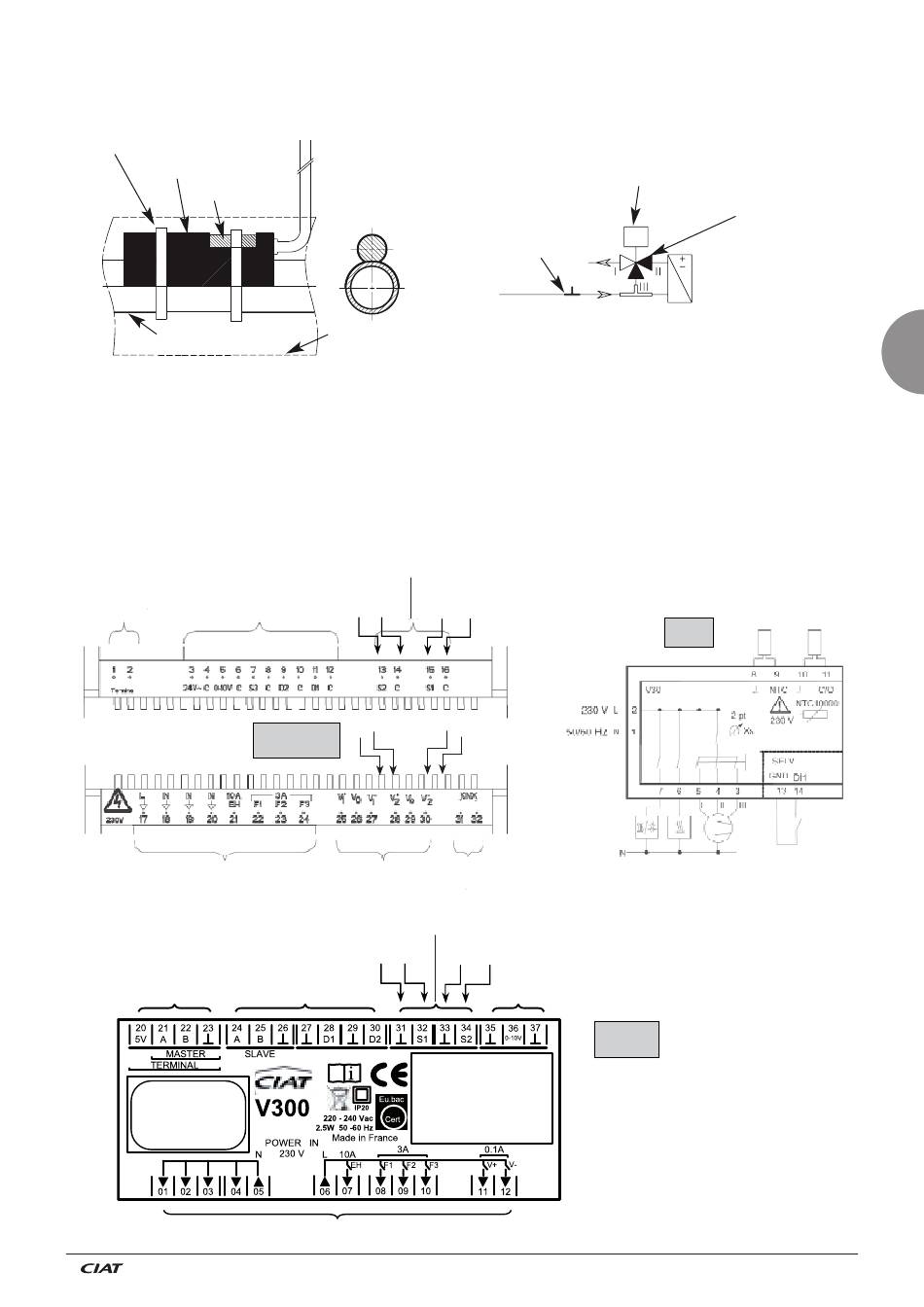

Schaltplan
Schnellverbinder
Schrauben
Schrauben
Schnellverbinder
REF : 7335301
FAB : 1425/0001
LOG : U2.0
Isolierung
Flachstecker
2.8
Anschluss des
Anschluss
Change-Over-Fühlers
Rückluftfühler S1-C
V3000
Flachstecker
Schnellverbinder
2.8
Flachstecker
2.8 x 0.8
Anschluss
Rückluftfühler
Schrauben
Schrauben
DE - 2
Ventilstelimotor
Temperaturfühler
Anschluss des Change-
Over-Fühlers
Schrauben
V300
3-way valve with
built-in bypass
(oft 4-Wege-
Ventilgenannt)
V30
N 11.67 B
