Sonde change-over
Les unités de confort 2 tubes ou 2 tubes + 2 fils peuvent disposer d'une sonde de mesure de température d'eau (ou sonde
de change over). Elle doit être placée en amont de la vanne 4 voies (côté réseau d'eau) par l'installateur. Elle est fixée sur la
tuyauterie au moyen de colliers électriciens et doit être isolée.
Collier de serrage
Adaptateur de sonde
Sonde
Tuyauterie
d'arrivée d'eau
Attention : La sonde change-over mesure une température de contact de la tuyauterie. Il existe forcément une différence entre
la température réelle de l'eau et cette température de contact.
Le régime d'eau sera donc choisi de façon à garantir le basculement du change-over.
• Si l'entrée change-over est laissé "ouverte" (rien n'est connecté entre les bornes) le thermostat en déduit que l'eau circulant
dans la batterie est toujours froide
• S'il y a un pont entre ces bornes, le thermostat en déduit que l'eau est toujours chaude.

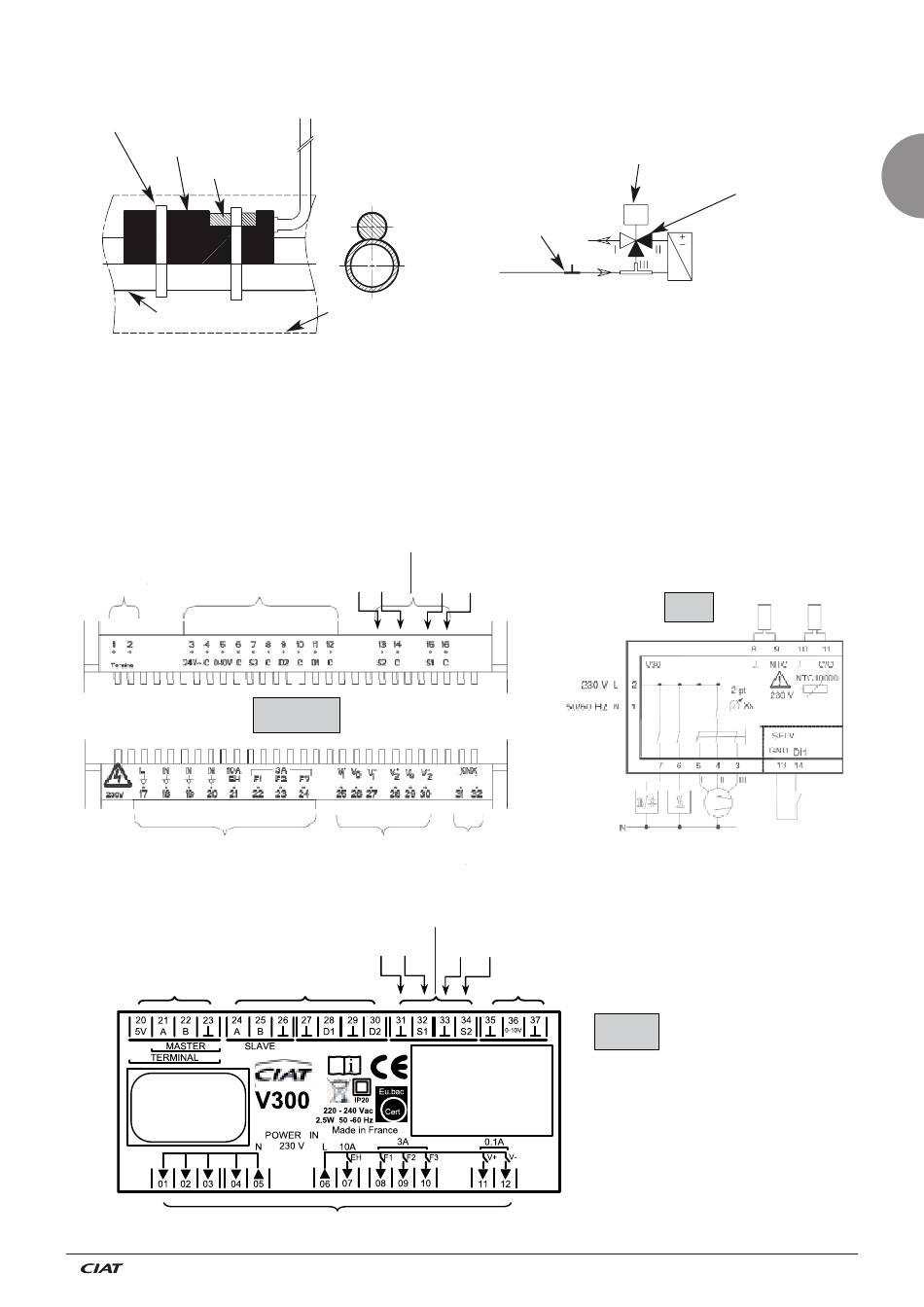

Schémas électriques
Connecteur rapide
Vis
Connecteur rapide
REF : 7335301
FAB : 1425/0001
LOG : U2.0
Isolant
Cosses Faston
mâle 2.8
Raccordement
sonde change-over
Vis
V3000
Cosses Faston
mâle 2.8
Cosses Faston
mâle 2.8 x 0.8
Raccordement sonde
de reprise
Vis
Vis
Moteur de vanne
Sonde
Raccordement sonde
de reprise S1-C
Connecteur
rapide
Raccordement sonde
change-over
Vis
V300
FR - 2
Vanne 3 voies avec
by-pass incorporé
(appelée souvent
vanne 4 voies)
V30
N 11.67 B
FR
