COADIS LINE

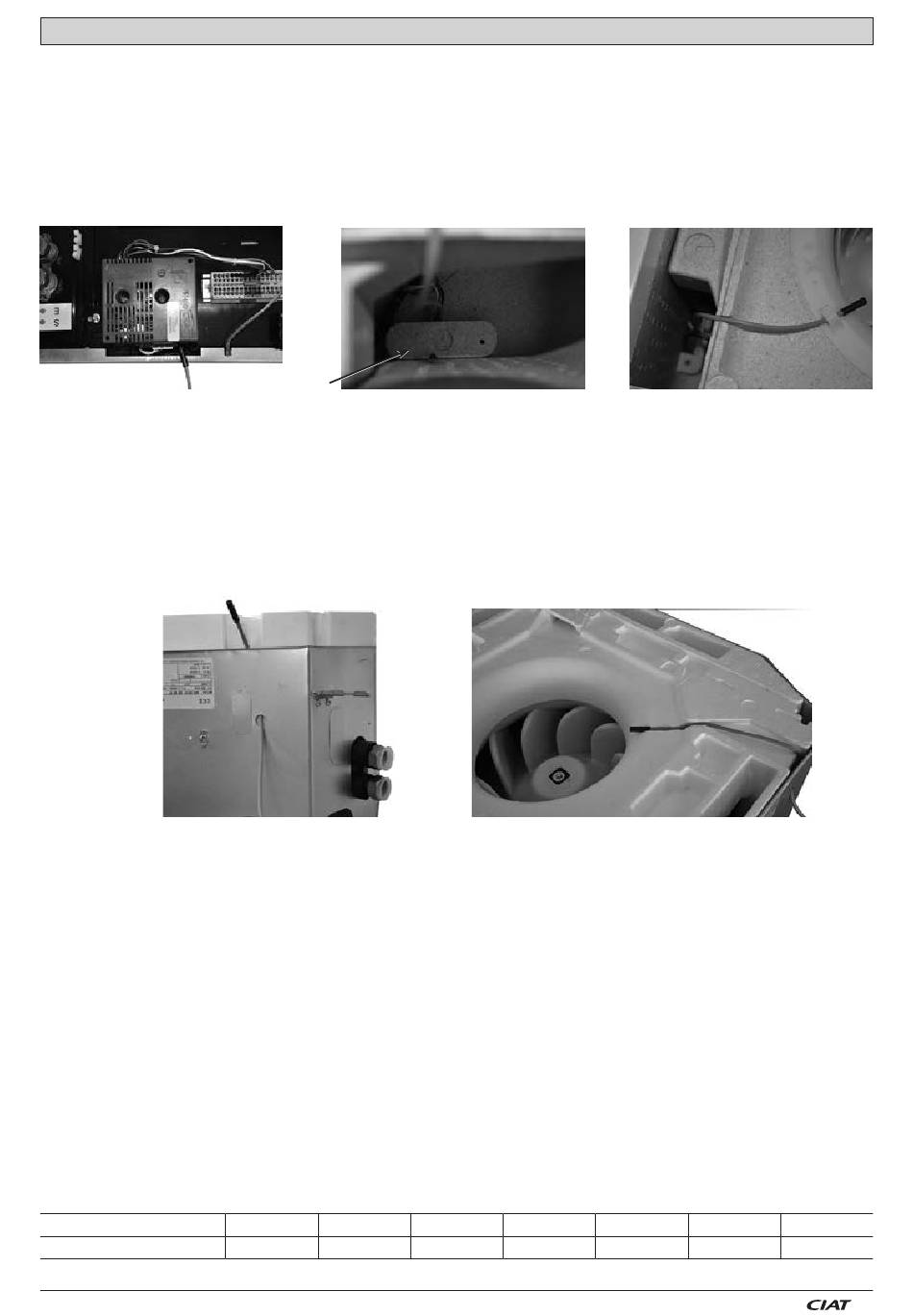

Montage de la sonde de reprise
• Retirer le panneau de reprise/soufflage (voir notice N 11.47).
• Raccorder la sonde de reprise sur les broches du contrôleur.
• Passer le câble dans l'ouverture du boîtier électrique Œ vers l'intérieur de la caisse PSE.
• Retirer la pièce PSE pour libérer le passage vers l'intérieur.
• Passer le câble dans le passage du polystyrène prévu à cet effet Ž.
• Clipser la sonde sur la volute du ventilateur et la positionner afin qu'elle soit bien irriguée par le flux d'air.
• Avec l'utilisation d'une sonde de reprise, il est nécessaire de procéder au paramétrage du régulateur V300 et V3000.
Œ
MELODY 2
Montage de la sonde de reprise
• Retirer la grille de reprise et le filtre de reprise d'air
• Retirer le bac des condensats (voir notice 7468945)
• Passer le câble dans l'ouverture de la caisse métallique Œ : attention prévoir au préalable un passe fil type caoutchouc ou une
protection pour éviter d'endommager le fil de sonde au passage du câble au niveau de la tôle.
• Remonter le bac condensat en faisant passer le fil dans le dégagement prévu à cet effet
• Clipser la sonde sur la volute du ventilateur à l'emplacement réservé sur le polystyrène Ž et la positionner afin qu'elle soit bien
irriguée par le flux d'air
• Raccorder la sonde de reprise sur les broches du contrôleur
Mesure de la température d'air
Le V3000 offre la possibilité de mesurer la température de l'air au moyen d'une sonde de reprise ou d'une sonde d'ambiance
(choix à la commande).
Paramétrage pour les régulations V300 / V3000
Avec l'utilisation d'une sonde de reprise, il est nécessaire de procéder au paramétrage des régulateurs V300 et V3000 (voir
ci-dessous).
Dans la mesure où l'on peut choisir entre les deux, il est préférable d'opter pour la sonde d'ambiance car elle donne une meilleure
image de la température du local.
La sonde d 'ambiance est située à l'intérieur du boitier du terminal utilisateur. Quand elle est utilisée, il faut apporter une attention
particulière à la disposition du terminal utilisateur dans le local (ne pas exposer au soleil, ni au-dessus d'un appareil dégageant
de la chaleur, le disposer sur une cloison intérieure).
L'extrémité de la goulotte de passage des fils doit être thermiquement isolée.
Si la sonde sélectionnée est défaillante, l'autre sonde prendra immédiatement le relai. En fonction de la régulation, des
pictogrammes d'alarmes peuvent d'afficher (voir notices correspondantes)
Choix de la régulation sur sonde d'ambiance ou sonde de reprise :
• V300 : P11 (0 = sonde de reprise ; 1 = sonde d'ambiance)
• V3000 : P24 (0 = sonde de reprise ; 1 = sonde d'ambiance)
Voir notice produit correspondant V300 : 12-54 & V3000 : 08-35 (accès aux paramètres et diagnostics correspondant)
Caractéristiques des sondes utilisées par le V300 - V3000
Toutes les sondes utilisées par le V300 - V3000 (reprise, change-over) ont les mêmes caractéristiques.
Température
°C
Résistance
Ohms
N 11.67 B
Avant toute opération mettre l'appareil hors tension
Œ
5
10
22 050
17 960
15
20
14 690
12 090
FR - 1
Ž
Ž
25
30
10 000
8 313
35
6 940
