Menüübersicht
Geltungsbereich
Funktionsgruppen
Messwerte
Einstellungen
2
Diese Menübedienung kann zusammen mit Systemsoftware Typ AKM verwendet werden. Die Be-
schreibung ist in die Funktionsgruppen aufgeteilt, die auf dem PC-Bildschirm hervorgerufen werden
können. Danach können innerhalb jeder Gruppe Messwerte ausgelesen werden, oder es kann eine
Einstellung gewünschter Para meter vorgenommen werden. Wegen der Benutzung von AKM wird auf
das Manual für AKM verwiesen.
Diese Menübedienung ist im September 2012 erschienen und gilt für Regler Typ AK-LM 330, mit
folgenden Bestellnummern 080Z0170 und ist mit Software Version 1.4x versehen.
Die verschiedenen Messwerte können direkt abgelesen werden. Wenn eine grafische Darstellung der
Messwerte gewünscht wird, können bis zu 8 Stück gezeigt werden. Die Gewünschten auswählen und
"Trend" drücken.
Es können nur Einstellungen des täglichen Betriebs vorgenommen werden. Konfigurationseinstel-
lungen sind weder sichtbar, noch lassen sie sich ändern oder ausdrucken. Dies lässt sich nur mit dem
Programm Service Tool vornehmen.
Es gibt 4 Arten von Einstellungen, Ein/Aus-Einstellungen, Einstellungen mit einem variablen Wert,
Zeiteinstellungen und "Alarme quittieren".
Den gewünschten Wert einstellen
und "OK" klicken.
Menübedienung RC8CC203 © Danfoss 09/2012

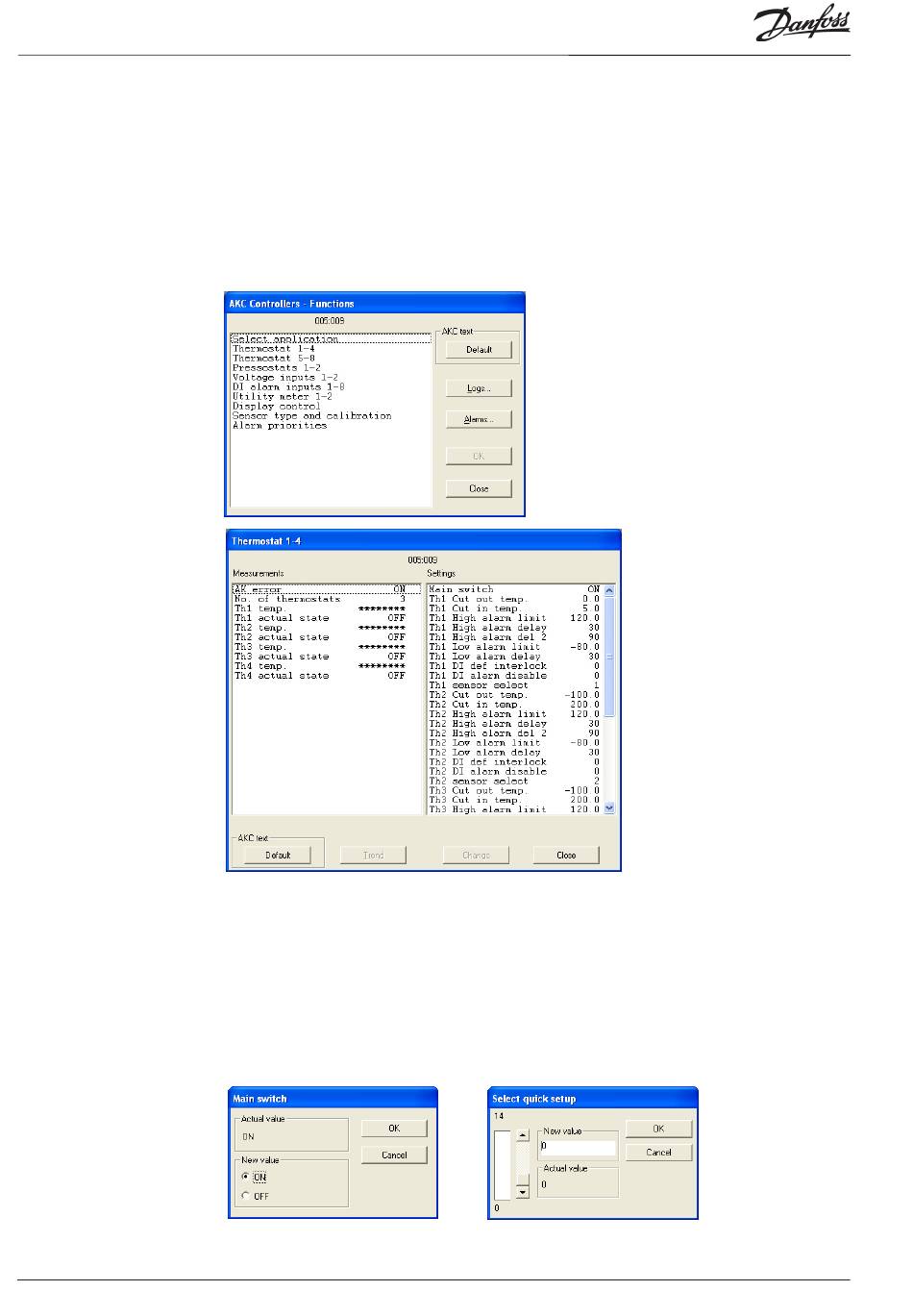

Die Bedienung ist in mehrere Funktionsgrup pen
aufgeteilt. Nach Wahl einer Gruppe ist "OK" zu
klicken, und dann kann vom näch sten Bild aus
weitergemacht werden. Hier ist z.B. "Thermostat
1-4" gewählt worden.
In der Spalte mit Messwerte können die verschie-
denen Werte abgelesen werden. Die Werte wer-
den laufend auf dem neusten Stand gehalten.
In der Spalte mit Einstellungen sind die ein-
gestellten Werte zu sehen. Wenn eine Ein stellung
geändert werden soll, wird der be treffende
Parameter ausgewählt, und es wird über "OK"
weitergemacht.
Den neuen Wert eintasten oder die Säuleneinstellung in
auf- oder absteigender Richtung aktivieren. Der neue Wert
gilt, wenn "OK" geklickt wird.
AK-LM 330 Vers. 1.4x
