Abschnitt 4: Service & Wartung
Montage einer Keramikkolbenpumpe
Allgemeine Vorbereitung und erforderliche Ausrüstung:
•
Vergewissern Sie sich, dass Sie den richtigen Ersatzpumpenkopf haben.
•
Entfernen Sie den Pumpenkopf aus der Verpackung und prüfen Sie ihn auf offensichtliche Beschädigungen.
•
Kreuzschlitzschraubendreher Größe 0

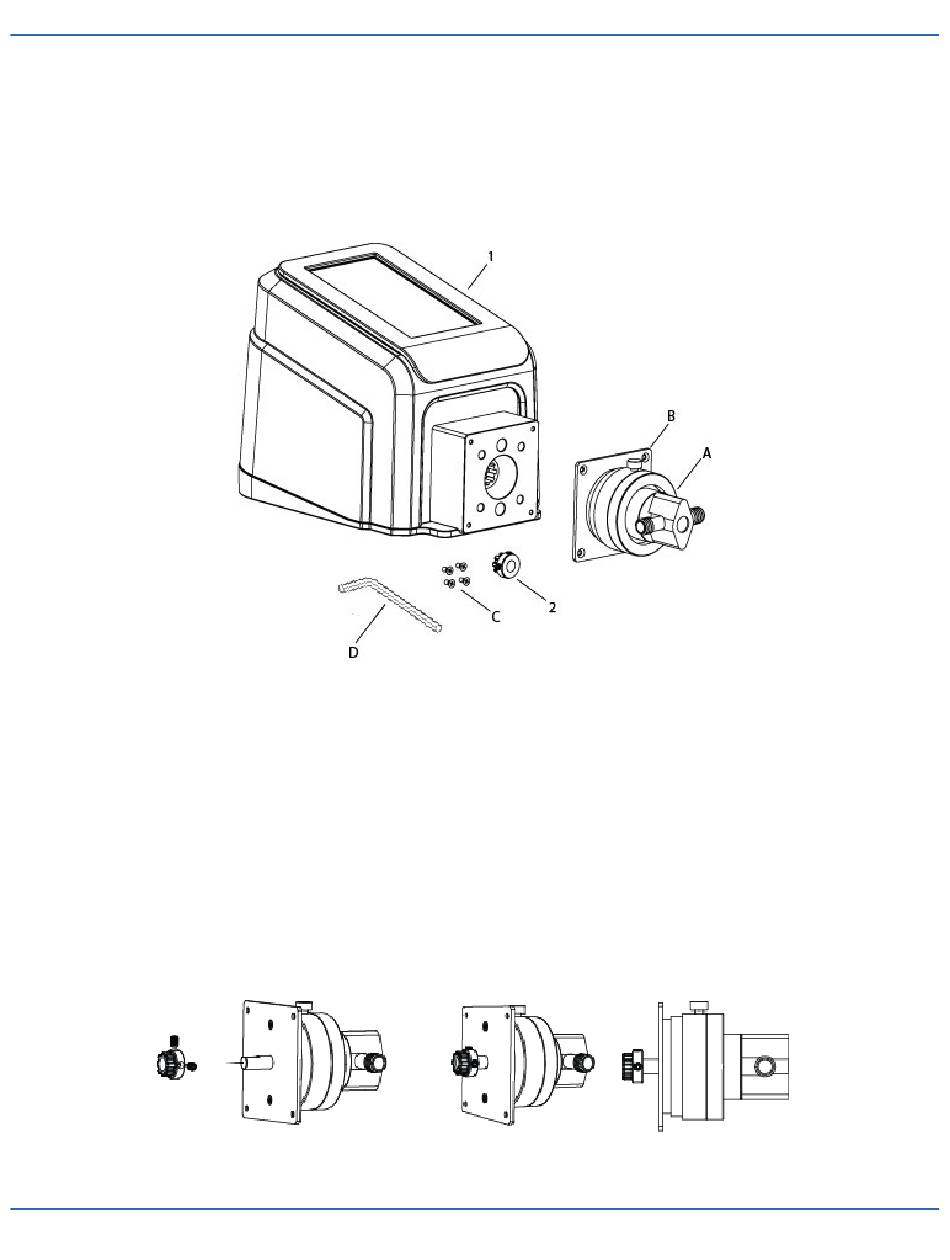

Teile des Pumpenkopfes
A. Pumpenkopf (RH00, RH0, RH1)
B. Montageplatte
C. Phillips-Flachkopf-Maschinenschrauben (4 Stück)
D. Inbusschlüssel 2,5 mm (3/32")
1. Bringen Sie die Kupplung an:
a.
Setzen Sie die Kupplung auf die Pumpenkopfwelle und schieben Sie sie bis zum Anschlag auf. HINWEIS: Die Innen-
sechskantschraube muss auf der Flachstelle der Pumpenkopfwelle zentriert sein.
b.
Ziehen Sie die Kupplung (2) mit dem Innensechskantschlüssel (D) der Grösse 2,5 mm fest.
3-47
Masterflex REGLO Digitaler Pumpenantrieb mit erweiterter Konnektivität
Pumpenantrieb
1. REGLO Pumpenantrieb
2. Kupplung
