Abschnitt 4: Service & Wartung

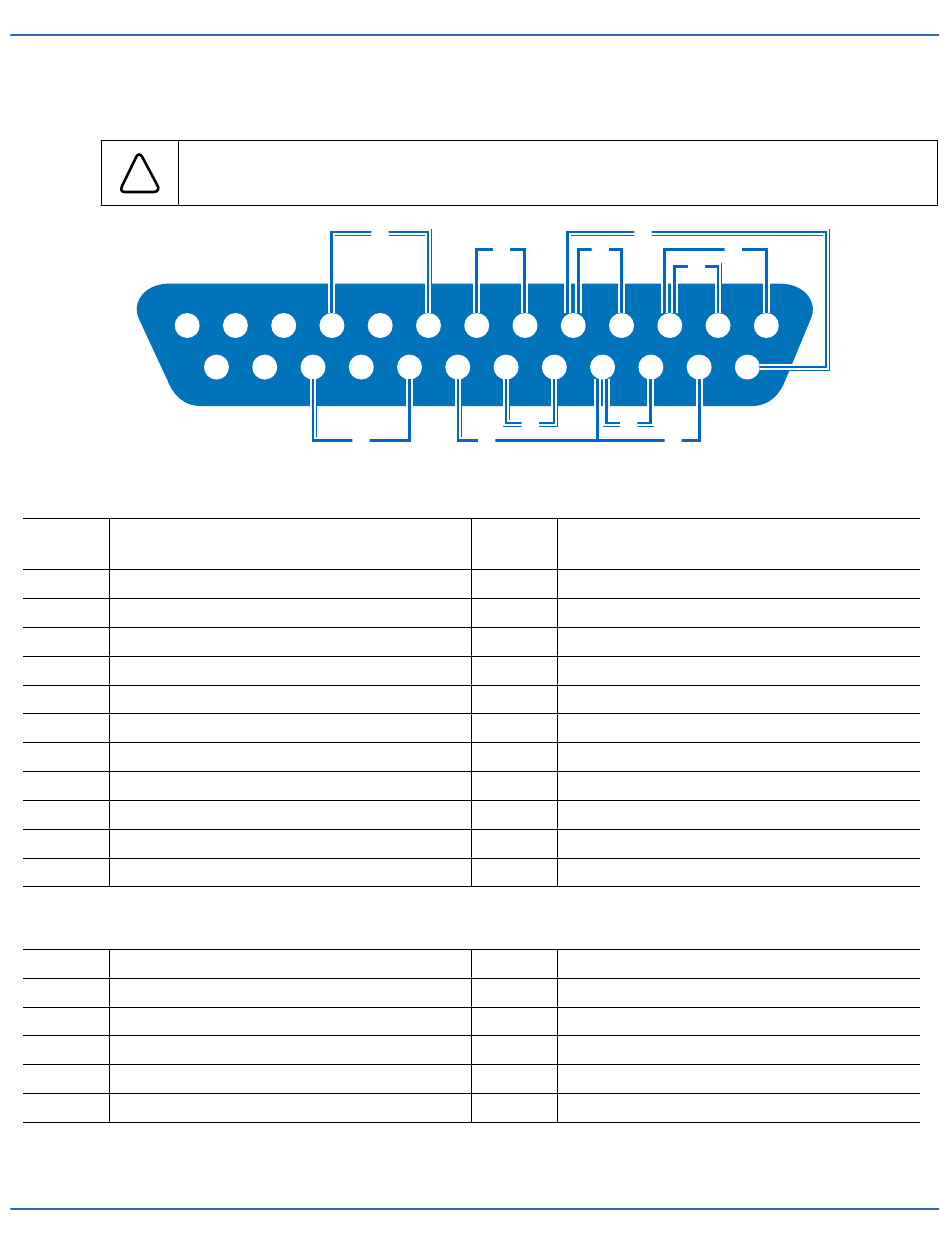

DB-25 ELEKTRISCHE ANSCHLÜSSE
VORSICHT: Schalten Sie den Antrieb aus, bevor Sie das externe Kabel der Gerätefernbedienung anschließen,
!
um eine Beschädigung des Antriebs zu vermeiden
.
13
Kontaktanordnungen:
Pol Nr.
Beschreibung
DB-25
1
Drehzahlregelung Spannungseingang (0-10 V)
2
Drehzahlsteuerstromeingang (0-20 mA)
3
Drehzahlsteuerungseingangsreferenz
4
Drehzahlsignal Stromausgang (0-20 mA)
5
Drehzahlsignal-Ausgangsreferenz
6
Motorlauf-Relaisausgang (NO)
7
Motorlauf-Relaissammelausgang
8
Relaisausgang Kopf-offen-Sensor (NO)
9
Nicht verwendet
10
Relaissammelausgang Kopf-offen-Sensor
11–13
Nicht verwendet
Verdrahtungsschema:
A
Start/Stopp
B
Rechtslauf/Linkslauf; rechtsdrehend/linksdrehend
C
Ausgangsleistung (0–20 mA, 4–20 mA)
D
Eingangsleistung (0–20 mA, 4–20 mA)
E
Eingangsleistung (0–10 V)
F
Ausgangsleistung (0–10 V)
3-44
Masterflex REGLO Digitaler Pumpenantrieb mit erweiterter Konnektivität
J
12
11
10
9
25
24
23
22
K
I
8
7
6
5
21
20
19
18
G
H
Pol Nr.
Beschreibung
DB-25
14
Drehzahlsignal Spannungsausgang (0-10 V)
15
Start-/Stopp-Eingang
16
Rechtslauf/Linkslauf; rechtsdrehend/linksdrehend
17
Start/Stopp, Rechtslauf/Linkslauf, Primärreferenz
18
Drehzahlausgangsreferenz
19
Drehzahlausgang (offener Kollektor)
20
Ansaugen-Eingang
21
Relaissammelausgang allgemeine Alarme
22
Nicht verwendet
23
Relaisausgang allgemeine Alarme (NO)
24–25
Nicht verwendet
G
Tach-Ausgabe
H
Ansaugen
I
Motorlauf (N.O.)
J
Offener-Kopf-Sensor (N.O.)
K
Allgemeiner Alarm
F
C
E
D
4
3
2
1
17
16
15
14
B
A
Masterflex
