Inbetriebnahme
WIG-Schweißen
6.7
WIG-Schweißen
6.7.1
Anschluss Schweißbrenner
Der WIG-Schweißbrenner ist entsprechend der Schweißaufgabe auszurüsten!
•
passende Wolframelektrode und
•
entsprechende Schutzgasdüse montieren.
•
Betriebsanleitung zum WIG-Schweißbrenner beachten!
Pos. Symbol
1
2
3
4
54
Beschreibung
0
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Anschlussbuchse, 5-polig / 8-polig
5-polig: Steuerleitung WIG- Standardbrenner
8-polig: Steuerleitung WIG- Up-/Down- oder Potibrenner
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
2
1

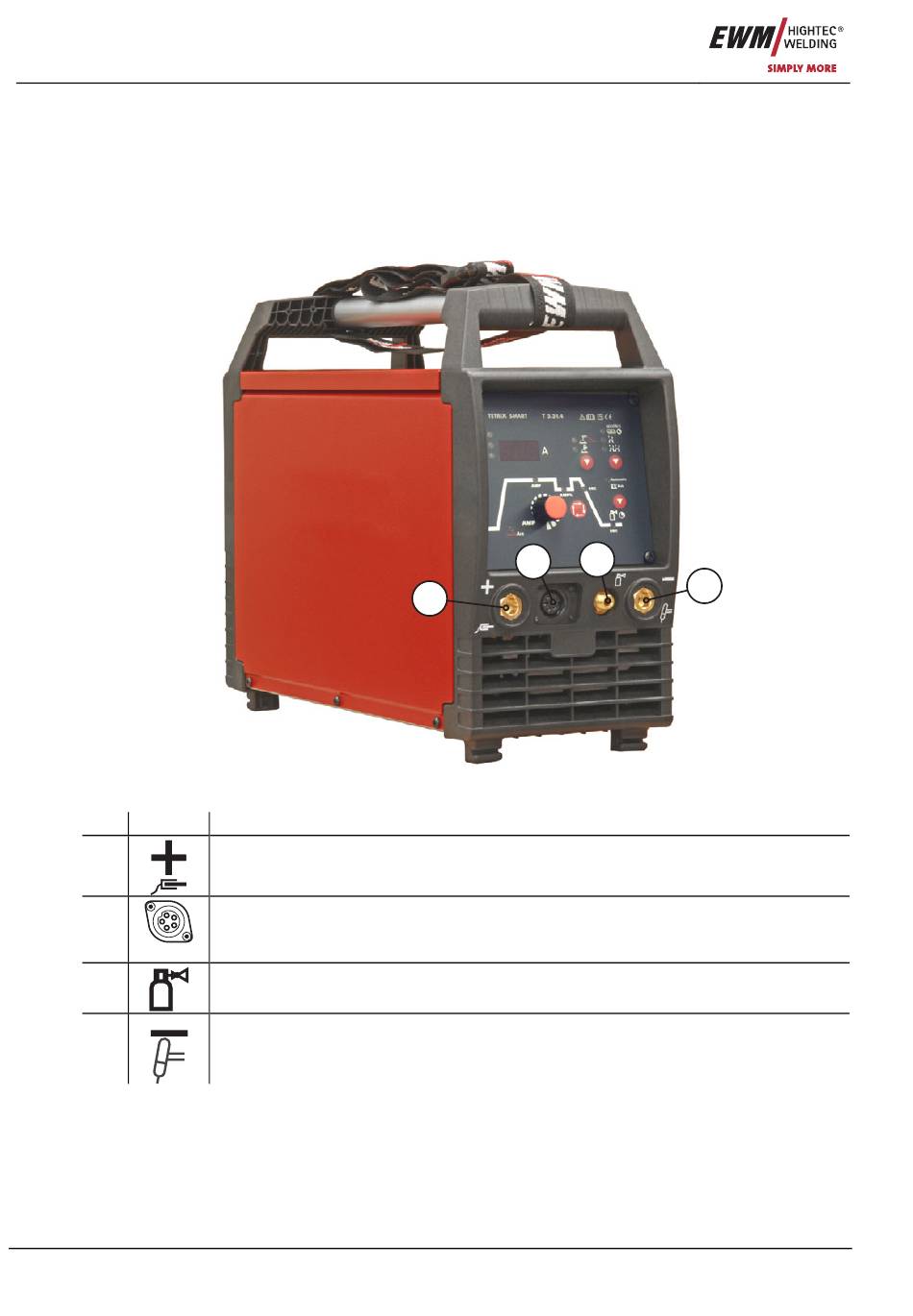

Abbildung 6-2
3
4
