Inbetriebnahme
E-Hand-Schweißen
6.8.1

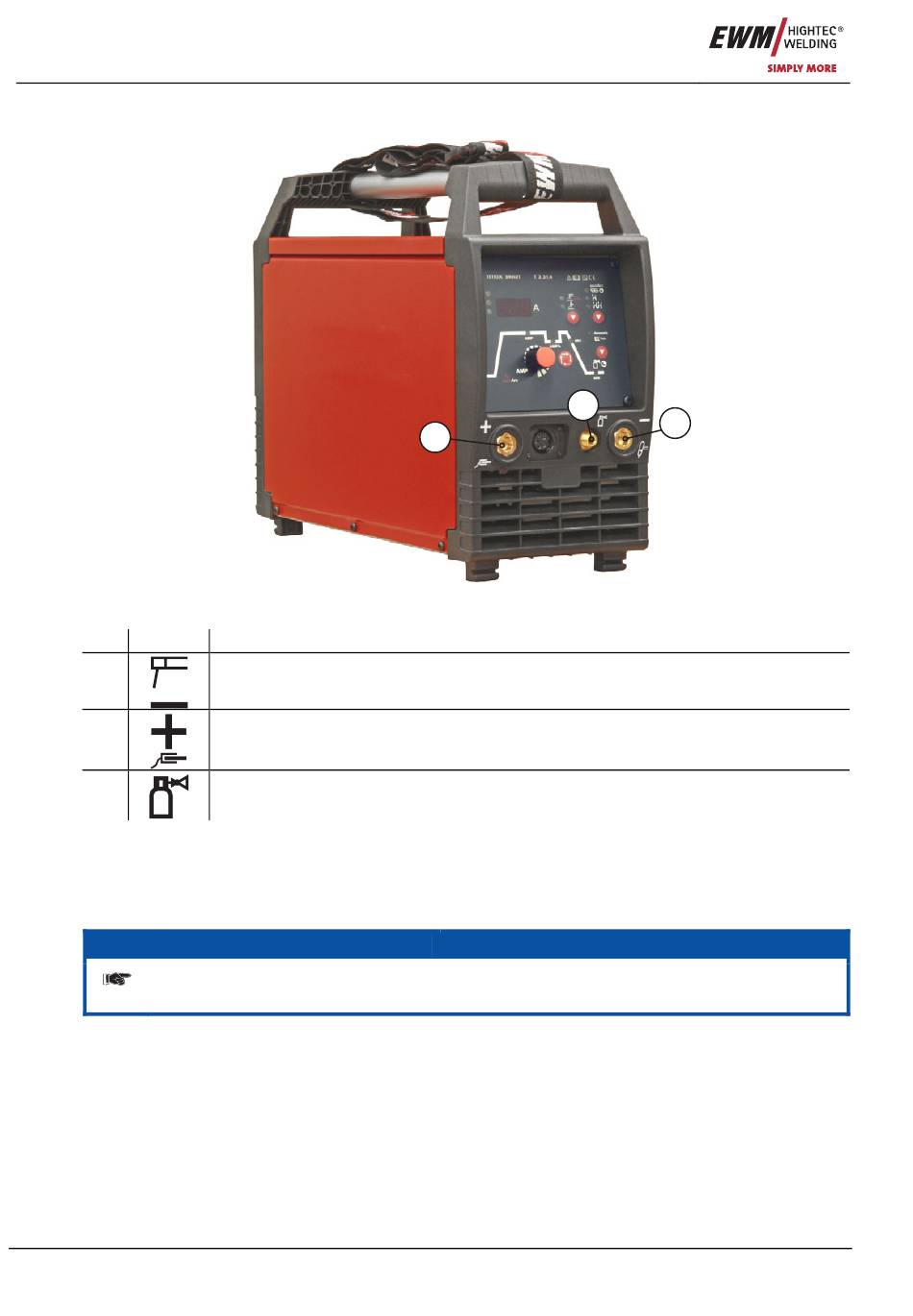

Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
58
Beschreibung
0
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
2
1
Abbildung 6-5
HINWEIS
3
Art. Nr.: 099-000144-EWM00
