Gerätebeschreibung

TETRIX 270

4 Gerätebeschreibung
4.1 TETRIX 270
4.1.1

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
8
9
16
1
Beschreibung 0
Transportgriff
Transportgurt
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Anschlussbuchse, 5-polig / 8-polig
5-polig: Steuerleitung WIG- Standardbrenner
8-polig: Steuerleitung WIG- Up-/Down- oder Potibrenner
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Eintrittsöffnung Kühlluft
Gerätefüße
2
6
5
4
9

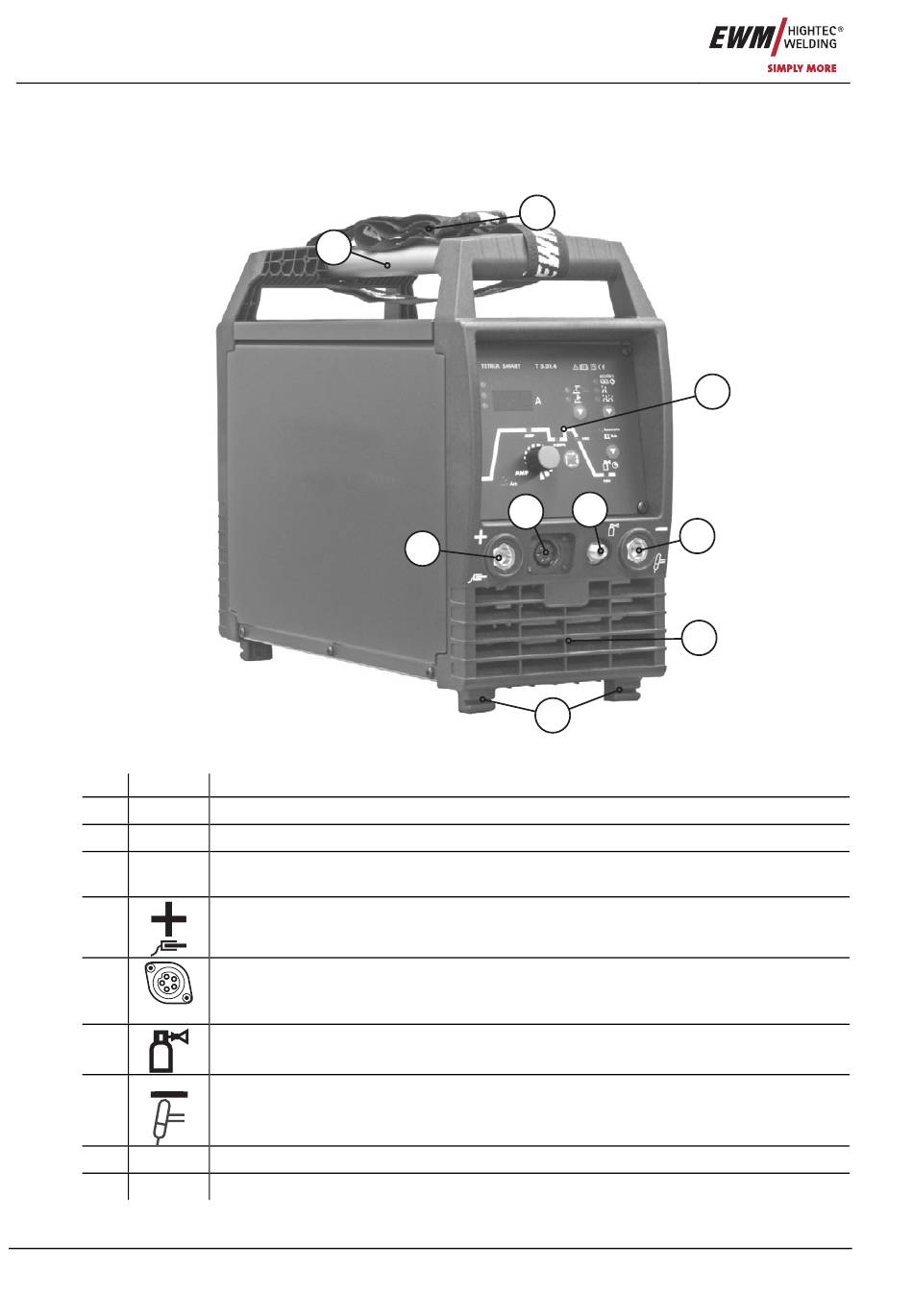

Abbildung 4-1
3
7
8
Art. Nr.: 099-000144-EWM00
