Bodensteuerpult; Steuerung - Terex Genie GS-2669 Bi-Energy Power Bedienungsanleitung

Erste Auflage • Dritter Druck

Steuerung

16
15
14
13
12
11
10

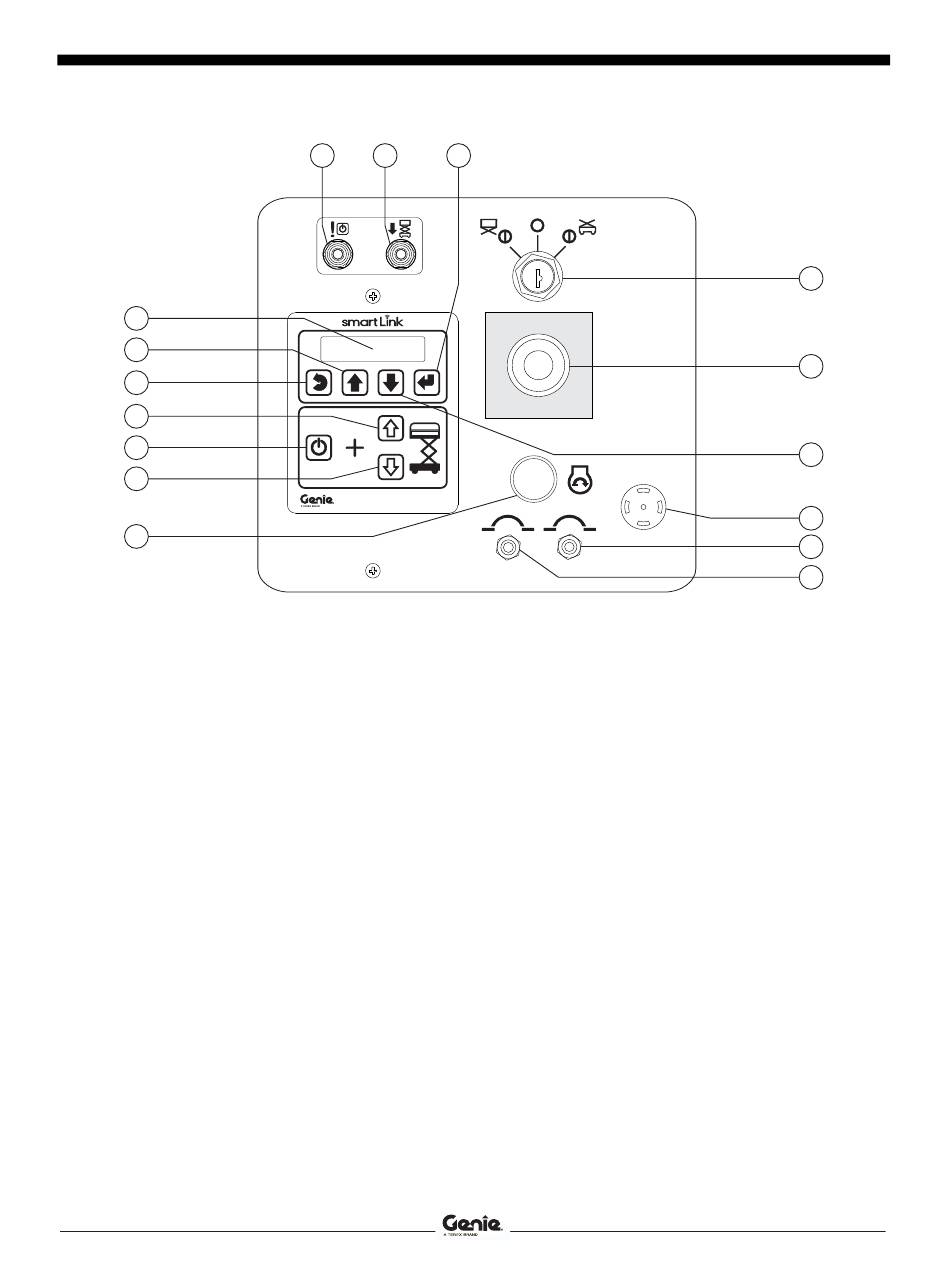

Bodensteuerpult

1 Totmannschalter für die Notfallfunktion Senken.
2 Kippschalter für die die Notfallfunktion Senken
3 Menütaster Eingabe
4 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
Drehen Sie den Schlüsselschalter in die Stellung
Plattform. Danach steht die Plattformsteuerung
zur Verfügung. Drehen Sie den Schlüsselschalter
in die Stellung aus. Dadurch wird die Maschine
ausgeschaltet. Drehen Sie den Schlüsselschalter
in die Stellung Boden. Danach steht die
Bodensteuerung zur Verfügung.
5 Roter NOT-AUS-Taster
Drücken Sie den roten NOT-AUS-Taster in die
Stellung aus, um alle Funktionen anzuhalten.
Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein, um die Maschine in Betrieb zu
nehmen.
Teile-Nr. 1252741GR
1 2 3
1 2 3 4
137562
6
7
8
9
10 Taster Motor starten
11 Taster Plattform senken
12 Totmanntaster Heben
13 Taster Plattform heben
14 Menütaster Abbruch
15 Menütaster nach oben
16 LCD-Diagnosedisplay
GS-2669BE • GS-3369BE • GS-4069BE
STOP
Menütaster nach unten
Alarm
7A-Sicherungsautomat für Stromkreis der
Steuerung
15A-Sicherungsautomat für Stromkreis der
Steuerung
Halten Sie diesen Taster gedrückt, um die
Funktion Heben zu aktivieren.
Bedienungsanleitung
Steuerung
4
5
6
7
8
9
17
