Erste Auflage • Zweiter Druck

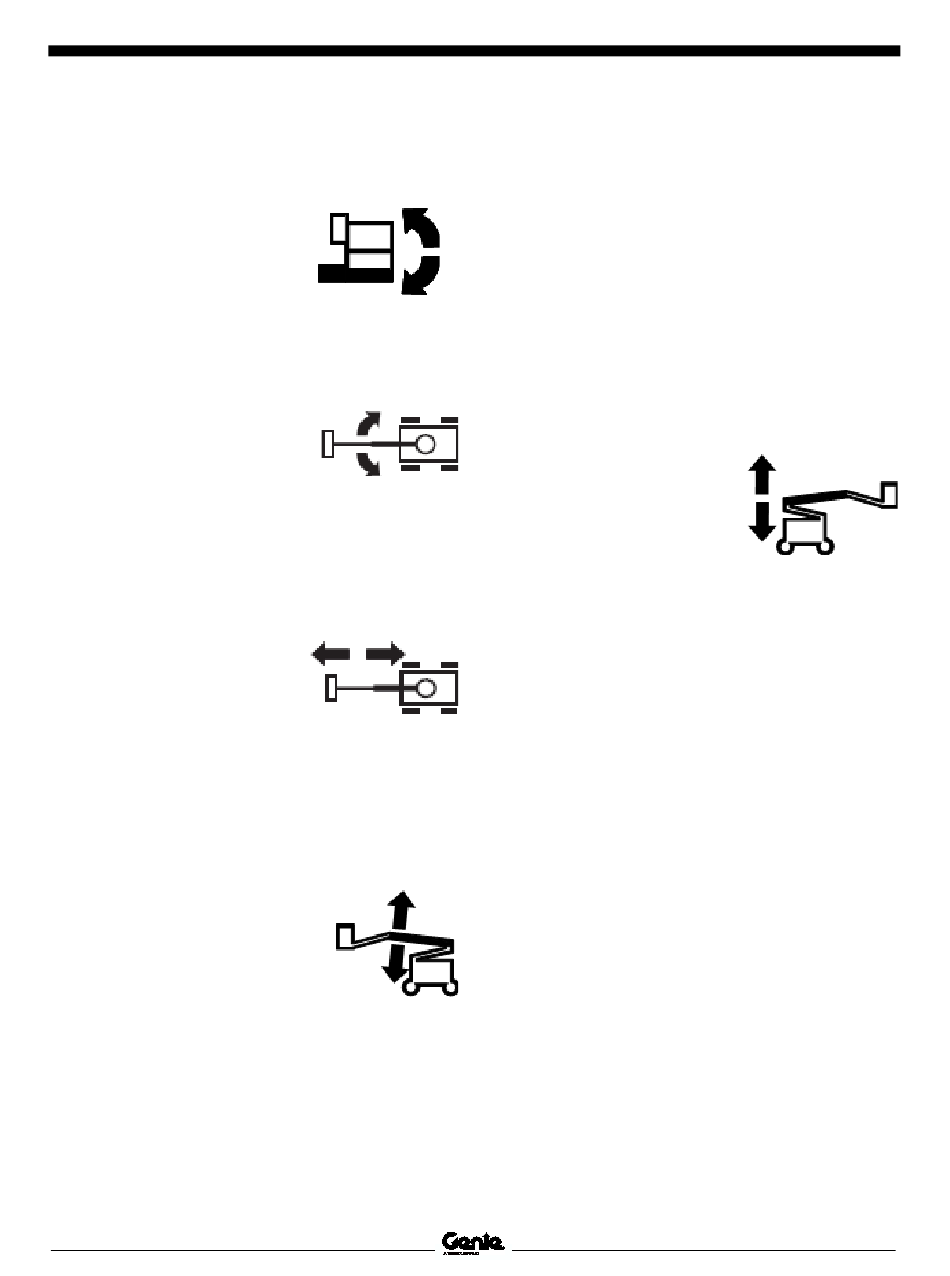

Bodensteuerpult
1
Schalter Plattform ausrichten
Bewegen Sie den Schalter
zur Ausrichtung der
Plattform nach oben, um
die Plattform anzuheben.
Bewegen Sie den Schalter
zur Ausrichtung der
Plattform nach unten, um
die Plattform abzusenken.
2
Schalter Drehtisch drehen
Bewegen Sie den Schalter
zum Drehen des Drehtisches
nach rechts, um den
Drehtisch nach rechts zu
drehen. Bewegen Sie den
Schalter zum Drehen des
Drehtisches nach links, um
den Drehtisch nach links zu
drehen.
3
Schalter Primärausleger ausfahren/einfahren
Bewegen Sie den Schalter
zum Ausfahren/Einfahren
des Primärauslegers nach
rechts, um den
Primärausleger einzufahren.
Bewegen Sie den Schalter
zum Ausfahren/Einfahren
des Auslegers nach links, um
den Primärausleger
auszufahren.
4
Schalter Primärausleger heben/senken
Bewegen Sie den Schalter
nach oben, um den
Primärausleger anzuheben.
Bewegen Sie den Schalter
nach unten, um den
Primärausleger abzusenken.
5
Anzeigelampe für Plattformüberlastung
Die blinkende Anzeigelampe signalisiert, dass
die Plattform überlastet ist und keine Funktionen
ausgeführt werden können. Reduzieren Sie das
Gewicht, bis die Anzeigelampe erlischt.
6
Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
Teile-Nr. 1257143GRGT
Drehen Sie den Schlüsselschalter in die Stellung
Plattform. Danach steht die Plattformsteuerung
zur Verfügung. Drehen Sie den Schlüsselschalter
in die Stellung aus. Dadurch wird die Maschine
ausgeschaltet. Drehen Sie den Schlüsselschalter
in die Stellung Boden. Danach steht die
Bodensteuerung zur Verfügung.
7
Roter NOT-AUS-Taster
Drücken Sie den roten NOT-AUS-Taster in die
Stellung aus, um alle Funktionen anzuhalten.
Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein, um die Maschine in Betrieb zu
nehmen.
8
Schalter Sekundärausleger heben/senken
Bewegen Sie den Schalter
nach oben, um den
Sekundärausleger
anzuheben. Bewegen Sie
den Schalter nach unten,
um den Sekundärausleger
abzusenken.
9
Totmanntaster
Halten Sie den Totmanntaster gedrückt, um die
Funktionen der Bodensteuerung zu aktivieren.
10 Reserveantriebsschalter
Verwenden Sie den Reserveantrieb, wenn der
Hauptantrieb (Motor) versagt.
Halten Sie den Reserveantriebsschalter zur Seite
gedrückt, und aktivieren Sie die gewünschte
Funktion.
11 Betriebsstundenzähler
Z
®
-33
Bedienungsanleitung
Steuerung
21
