Alapállvány felépítésének szerelési lépései
M 5 x 65 mm
127

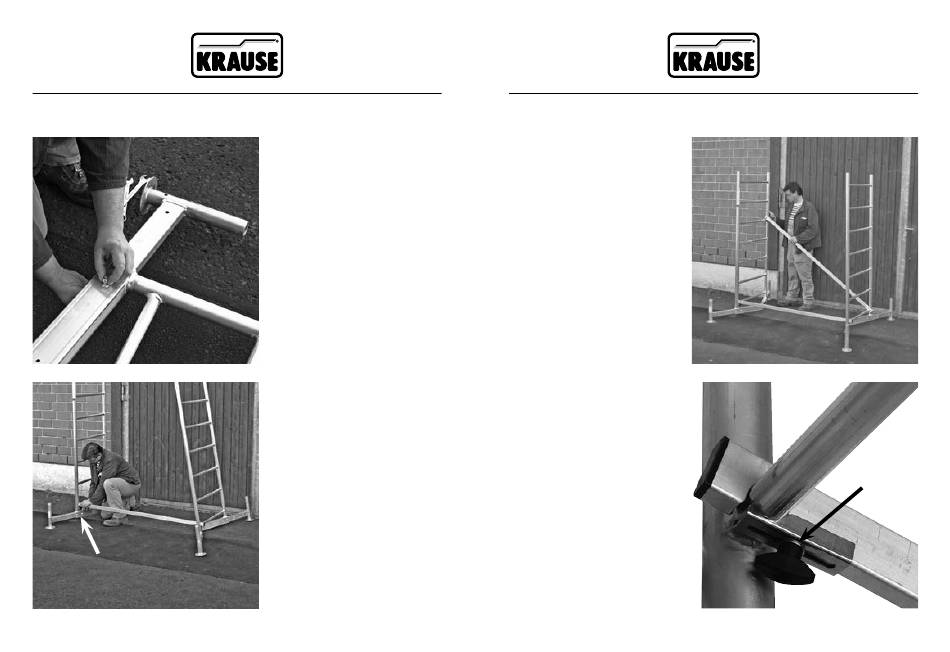

1. lépés
Dugja a kihúzható tartókat
az alapkeretbe és rögzítse
azokat 2-2 csavarkészlettel
M8 x 50 mm (718891).
A kihúzható tartók max. kitolási
hosszúsága kb. 350 mm.
2. lépés
Kösse össze a két alapkeretet
a korlátrudakkal.
Alapállvány
3. lépés
Helyezzen egy átlós
merevítőt az alapkeret
legalsó fokára az egyik
oldalon és a túloldalon a
másik alapkeret ötödik
fokára.
Utasítás:
Ügyeljen arra, hogy a rudak
mindenkor szorosan, a képen
látható módon, a biztosító
szerkezet rögzítésével, és
a műanyag szárnyas anya
szorosra húzásával legyenek
a fokokhoz rögzítve.
A korlátrudat, az átlós
merevítőket valamint a
járólapot feltétlenül rögzítse
a biztosító szerkezettel!
