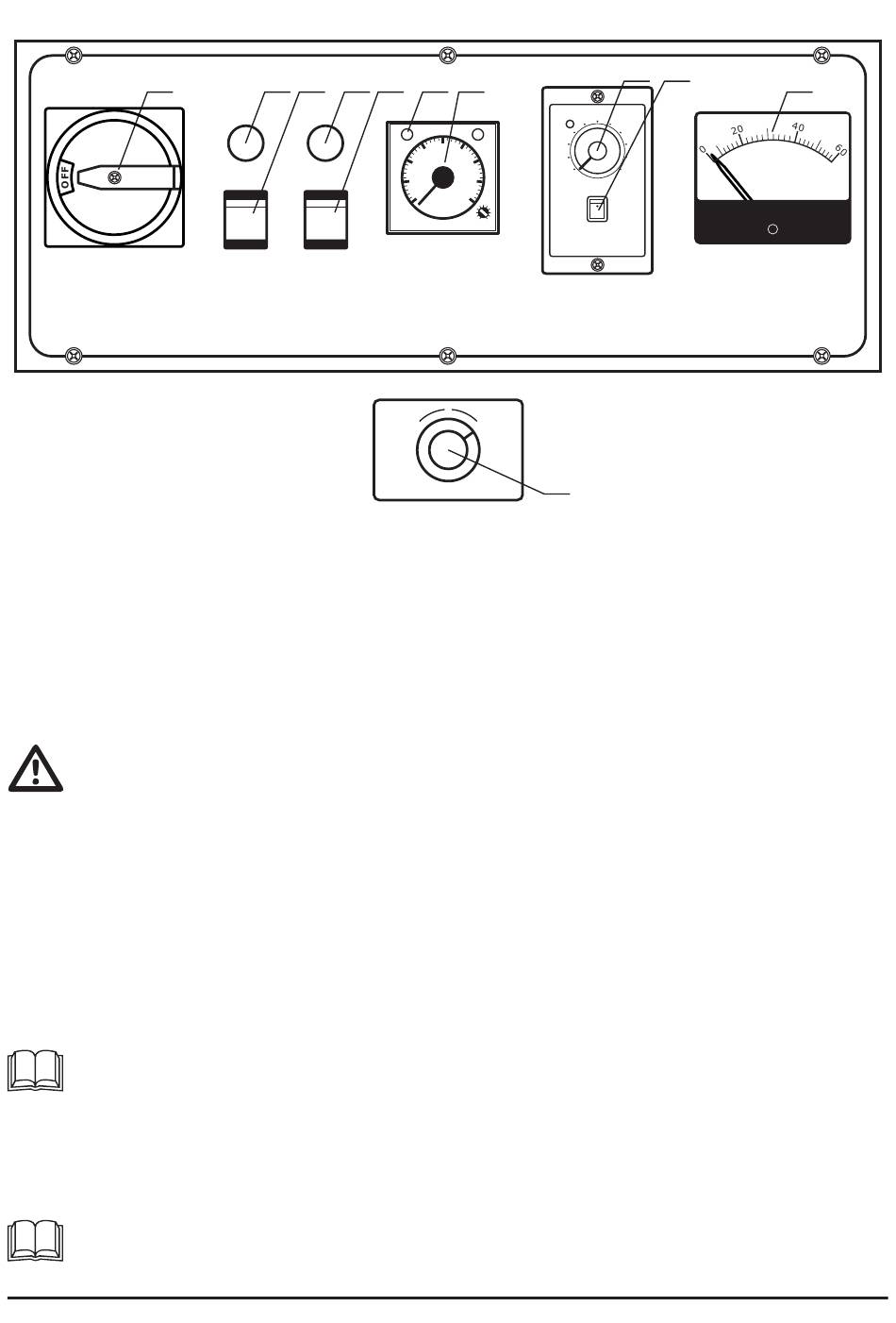

4.3. Schrumpftunnel
1
POWER
HAUPTSCHALTER
4.3.1. Gerät einschalten
Um den Schrumpftunnel einzuschalten, stellen Sie den Hauptschalter (1) auf ON.
4.3.2. Förderband
Das Förderband kann über Schalter (5a) ein- bzw. ausgeschaltet werden (RUN=eingeschaltet,
STOP=ausgeschaltet). Passen Sie die Förderbandgeschwindigkeit über Regler (5b) an Ihre
Bedürfnisse an (z.B. durch Taktvorgabe Winkelschweißgerät oder Paketzulieferung).
4.3.3. Luftumwälzung
Beachten Sie, dass die Heizelemente nur aktiviert werden dürfen, wenn das Förder-
band und der Lüfter in Betrieb sind! Ein Geräteschaden könnte die Folge sein!
Schalten Sie den Lüfter über Schalter (3a) ein. Die Betriebsanzeige (3b) leuchtet.
Die Stärke und Art der Luftumwälzung im Tunnel kann über Regler (7) eingestellt werden
(Regelung über manuelle Lüftungsklappe).
4.3.4. Temperatur einstellen
Schalten Sie die Heizelemente über Schalter (2a) ein. Die Betriebsanzeige (2b) leuchtet.
Stellen Sie über die Reglerskala (4a) die gewünschte Tunneltemperatur (0 bis 200°C) ein.
Die Statusanzeige (4b) leuchtet während der Aufwärmphase ROT. Sobald die Zieltempera-
tur erreicht wurde, leuchtet die Statusanzeige (4b) GRÜN. Die Aufheizphase kann je nach
Temperatur bis zu 30 Minuten dauern.
Da die notwendige Temperatur von Folienart, Foliendicke, Paketgröße, Bandge-
schwindigkeit und Umgebungsvariablen (Temperatur, Luftzug etc.) abhängt, müssen
die notwendigen Parameter für Temperatur und Schrumpfzeit individuell ermittelt
werden. Stellen Sie die Temperatur bei unbekanntem Stellwert auf 150°C und ver-
ändern sie bei schlechtem Ergebnis den Wert stufenweise um +/- 5°C. Kontrollieren
Sie bei schlechten Ergebnissen auf jeden Fall, ob die verwendete Folie gut perforiert
ist.
Beachten Sie weiters, dass das Packgut am Auslass zeitgerecht vom Stabrollenband
genommen werden muss, um nachfolgende Pakete nicht zu blockieren.
12
2b
2a 3b 3a
1
1
0
0
HEAT
FAN
HEIZUNG
LÜFTER
4b 4a
ON
SB
OFF
°C
100
75
125
50
150
25
175
0
200
-
+
RESET
TEMPERATURE
TEMPERATUR
FÖRDERBAND
LOW
HIGH
2
1
3
LUFTZUFUHR TUNNEL
5b
5a
SPEED CONTROL UNIT
LOW
HIGH
RUN
STOP
STEPLESS
7
6
A
~
