2.6 Kühlschrankbefestigung

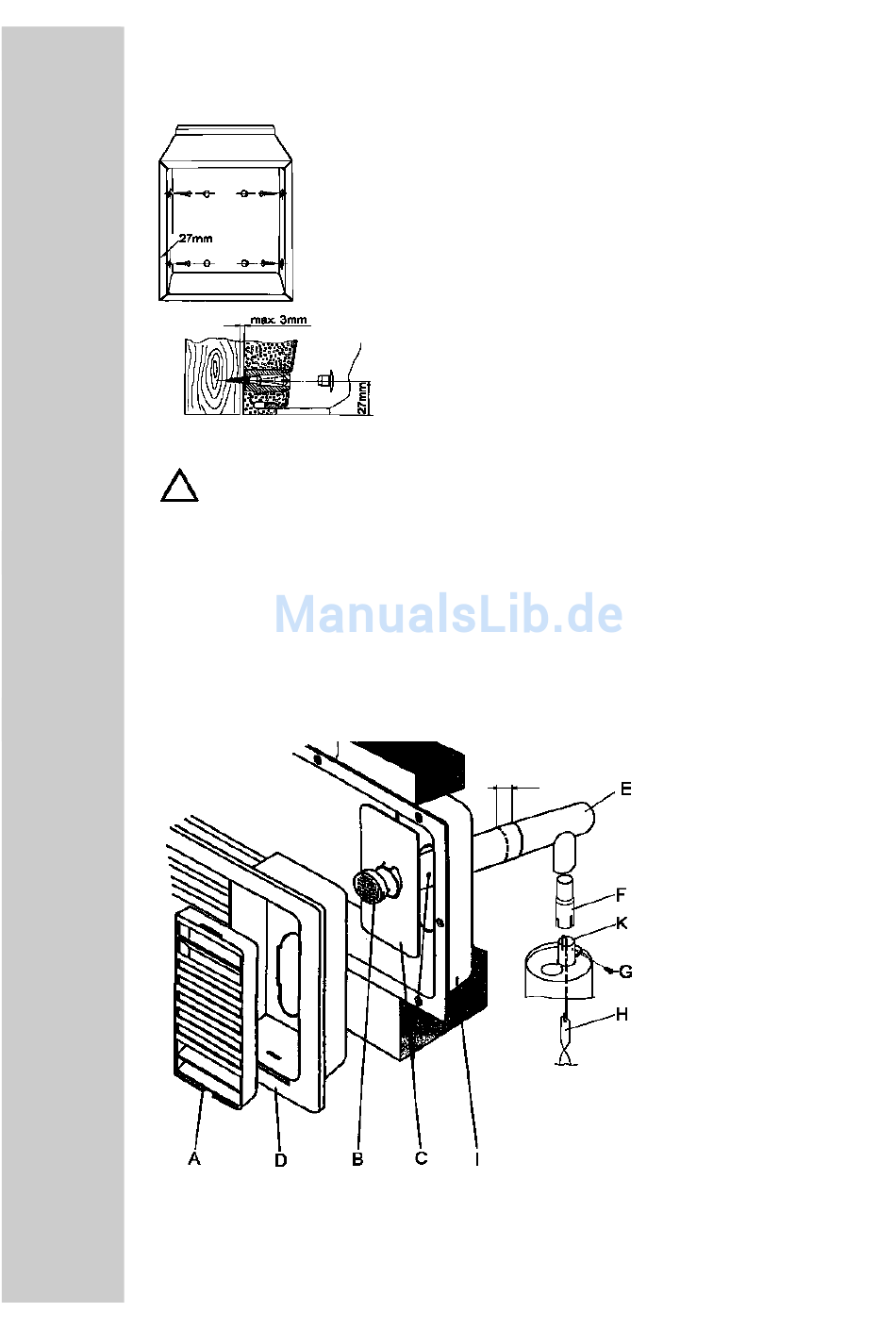

In den Seitenwänden des Kühlschrankes sind vier Kunststoffbuchsen mit Schrauben
zur Befestigung des Kühlschrankes vorgesehen. Die Seitenwände oder die zur
Nischenwand muss auf jeder Seite ein Spiel von ca. 2mm sein.
2.7
Abgasführung
Die Abgasführung muss so gestaltet sein, dass die vollständige Ableitung der
Verbrennungsprodukte nach außerhalb des Wohnraumes sichergestellt ist.
Die Abgasleitung muss stetig steigend geführt werden, um eine Ansammlung
von Kondensat zu vermeiden.
2.7.1 Montage Abgaskamin im oberen Lüftungsgitter
3. Das Lüftungsgitter (D) in den Einbaurahmen (I) einsetzen und mit dem Knebel-
verschluss, der sich auf der linken Seite des Gitters befindet, verriegeln.
4. Abdeckkappe (B) auf das Abgasrohr (C) stecken.
5. Einsatz für Abgasführung (A) in das Lüftungsgitter (D) einsetzen.
Bei dieser Art der Abgasführung kann die Winterabdeckung angebracht werden.
Dies ist die einzige zugelassene Art, den Kühlschrank in der Nische zu
befestigen.
Kühlschrankbefestigung angebrachten Leisten müssen so
ausgelegt sein, dass die Schrauben auch bei erhöhter
Beanspruchung (während der Fahrt) fest sitzen.
Schrauben immer durch die dafür vorgesehenen
Buchsen drehen, da ansonsten eingeschäumte Bauteile
wie Leitungen u. a. beschädigt werden können.
Bevor Sie den Kühlschrank in die Nische einsetzen,
bohren Sie durch die Befestigungsbuchsen in das
Kühlschrankgehäuse jeweils eine Bohrung von D = 4,5mm.
Nachdem der Kühlschrank in seine endgültige Lage
gebracht ist, werden die Schrauben durch das
Blechgehäuse des Kühlschrankes in die Nischenwand
geschraubt. Zwischen Kühlschrankgehäuse und
min. 10 mm
max. 20 mm
12
1. T-Stück (E) auf den
Adapter (F) bzw. auf
das Abgasrohr (K) auf-
stecken und mit der
Schraube (G) fixieren.
Dabei ist darauf zu achten,
dass der Heizverteiler (H)
in der dafür vorgesehenen
Position sitzt.
2. Abgasrohr kpl. (C) mit
Abdeckplatte durch die
dafür vorgesehene
Öffnung des Rahmens
(I) stecken und mit
dem T-Stück (E)
verbinden.
Abgasrohr (C) eventuell
auf richtige Länge kürzen.
