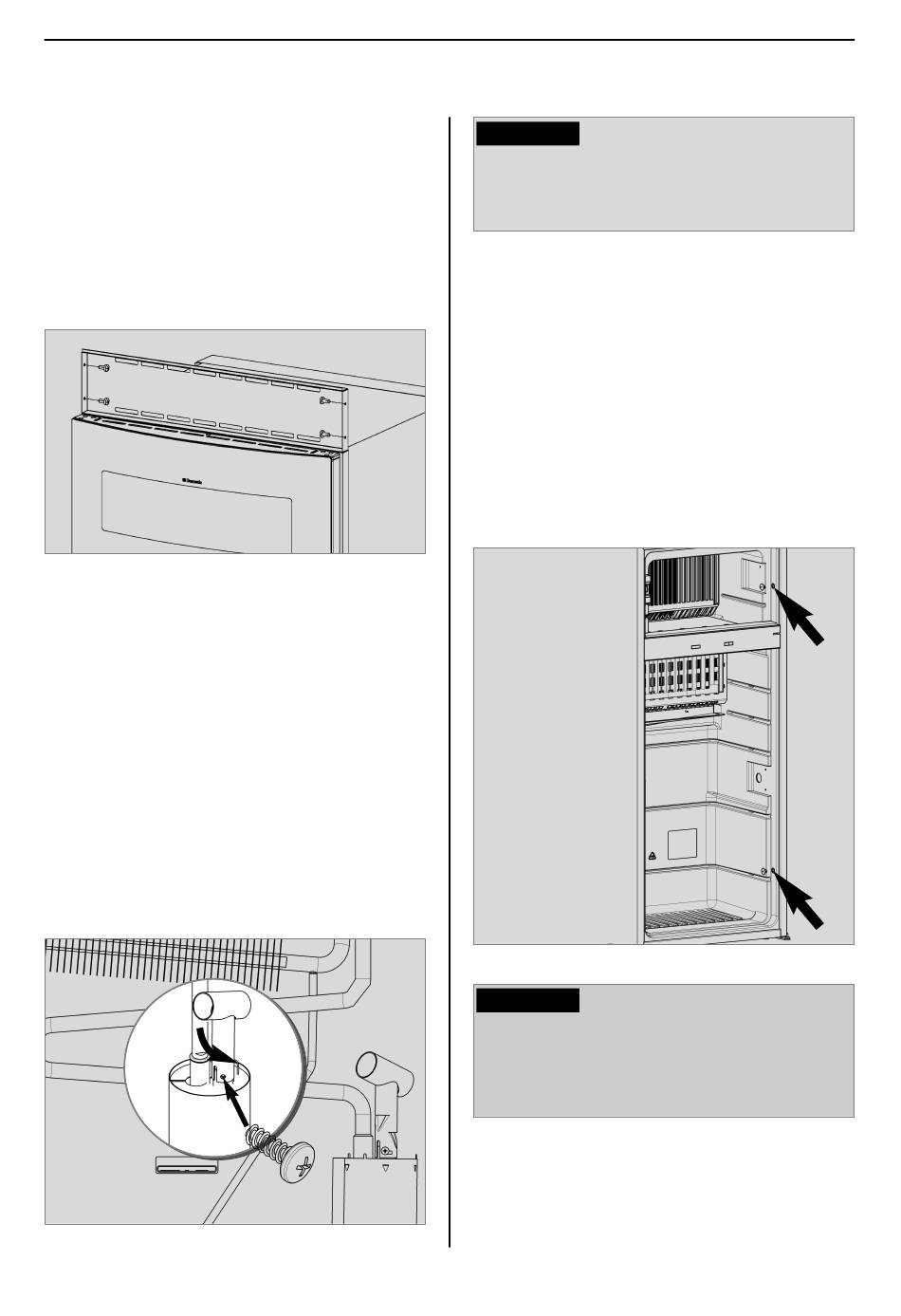

4.4.3 Einbau Lüftungsgitter bei
Backöfen mit Innenentlüftung
Bringen Sie bei dieser Entlüftungsvariante
oberhalb des Backofens ein Lüftungsgitter an
mit den Maßen :
Vorschlag :
4.5 Abgasführung (Kühlschrank)
Die Abgasführung des Kühlschranks muss so
gestaltet sein, dass die vollständige Ableitung
der Verbrennungsprodukte nach außerhalb
des Wohnraumes sichergestellt ist. Die
Abgase gelangen mit der Aggregatwärme zum
oberen Lüftungsgitter. Setzen Sie keinen
zusätzlichen Abgaskamin ein.
Das T-Stück (Abb. 28) muss zur Außenwand
gerichtet sein.
Breite = 522 mm
Höhe = 90 mm
Abb. 27
45°
Abb. 28
VORSICHT!
Eine abweichende Installation vermindert
die Kühlleistung
Gewährleistung/Produkthaftung.
.
4.6 Kühlschrankbefestigung
In den Seitenwänden des Kühlschrankes sind
vier Kunststoffbuchsen zur Befestigung des
Kühlschrankes vorgesehen. Die Seitenwände
oder die zur Kühlschrankbefestigung ange-
brachten Leisten müssen so ausgelegt sein,
dass die Schrauben auch bei erhöhter
Beanspruchung (während der Fahrt) fest sit-
zen.
Befestigungsschrauben und Abdeckkappen
liegen dem Kühlschrank bei.
VORSICHT!
Schrauben immer durch die dafür vorge-
sehenen Buchsen drehen, da ansonsten
eingeschäumte Bauteile wie Leitungen u.
a. beschädigt werden können.
Nachdem der Kühlschrank in seine endgültige
Lage gebracht ist, werden die Schrauben
durch das Gehäuse des Kühlschrankes in die
Nischenwand geschraubt.
17
Einbau
und gefährdet die
Abb. 29
