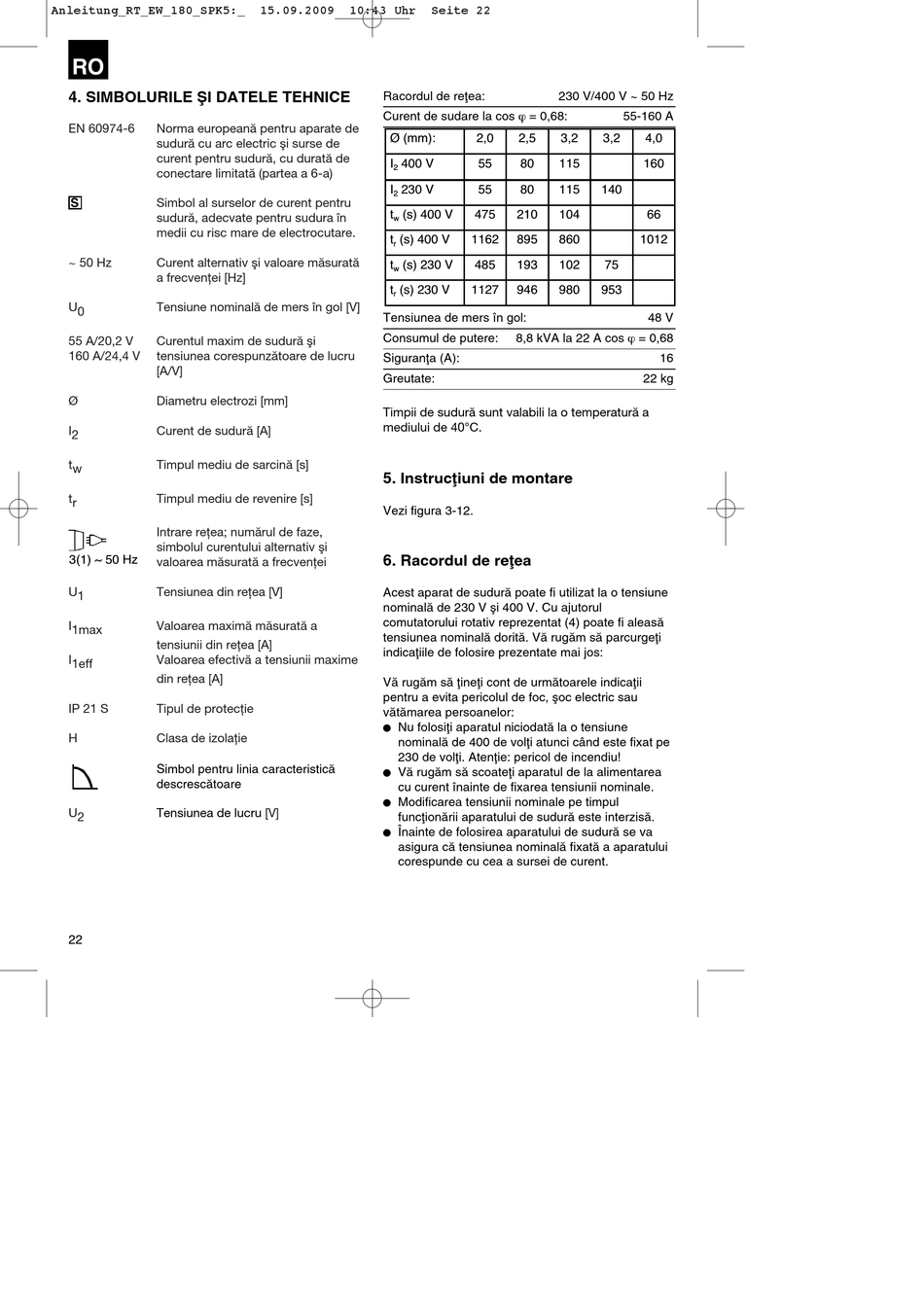

EINHELL RT-EW 180 Originalbetriebsanleitung Seite 22

Anleitung_RT_EW_180_SPK5:_
RO
4. SIMBOLURILE ΩI DATELE TEHNICE
EN 60974-6 Norma europeană pentru aparate de
sudură cu arc electric şi surse de
curent pentru sudură, cu durată de
conectare limitată (partea a 6-a)
S
Simbol al surselor de curent pentru
sudură, adecvate pentru sudura în
medii cu risc mare de electrocutare.
~ 50 Hz Curent alternativ şi valoare măsurată
a frecvenţei [Hz]
U 0 Tensiune nominală de mers în gol [V]
55 A/20,2 V Curentul maxim de sudură şi
160 A/24,4 V tensiunea corespunzătoare de lucru
[A/V]
Ø Diametru electrozi [mm]
I 2 Curent de sudură [A]
t w Timpul mediu de sarcină [s]
t r Timpul mediu de revenire [s]
Intrare reţea; numărul de faze,
simbolul curentului alternativ şi
3(1) ~ 50 Hz
valoarea măsurată a frecvenţei
U 1 Tensiunea din reţea [V]
I 1max Valoarea maximă măsurată a
tensiunii din reţea [A]
I 1eff Valoarea efectivă a tensiunii maxime
din reţea [A]
IP 21 S Tipul de protecţie
H Clasa de izolaţie
Simbol pentru linia caracteristicå
descrescåtoare
U 2 Tensiunea de lucru
22
15.09.2009 10:43 Uhr Seite 22
Racordul de reøea:
Curent de sudare la cos ϕ = 0,68:
Ø (mm):
I 400 V
2
I 230 V
2
t (s) 400 V
w
t (s) 400 V
r
t (s) 230 V
w
t (s) 230 V
r
Tensiunea de mers în gol:
Consumul de putere:
Siguranøa (A):
Greutate:
Timpii de sudură sunt valabili la o temperatură a
mediului de 40°C.
5. Instrucøiuni de montare
Vezi figura 3-12.
6. Racordul de reøea
Acest aparat de sudurå poate fi utilizat la o tensiune
nominalå de 230 V μi 400 V. Cu ajutorul
comutatorului rotativ reprezentat (4) poate fi aleaså
tensiunea nominalå doritå. Vå rugåm så parcurgeøi
indicaøiile de folosire prezentate mai jos:
Vå rugåm så øineøi cont de urmåtoarele indicaøii
pentru a evita pericolul de foc, μoc electric sau
våtåmarea persoanelor:
Nu folosiøi aparatul niciodatå la o tensiune
nominalå de 400 de voløi atunci când este fixat pe
230 de voløi. Atenøie: pericol de incendiu!
Vå rugåm så scoateøi aparatul de la alimentarea
cu curent înainte de fixarea tensiunii nominale.
Modificarea tensiunii nominale pe timpul
[V]
funcøionårii aparatului de sudurå este interziså.
Înainte de folosirea aparatului de sudurå se va
asigura cå tensiunea nominalå fixatå a aparatului
corespunde cu cea a sursei de curent.
230 V/400 V ~ 50 Hz
55-160 A
2,0 2,5 3,2 3,2
55 80 115
55 80 115 140
475 210 104
1162 895 860
485 193 102 75
1127 946 980 953
8,8 kVA la 22 A cos ϕ = 0,68
[KbgaKr
bgKr
dK
4,0
160
66
1012
48 V
16
22 kg
