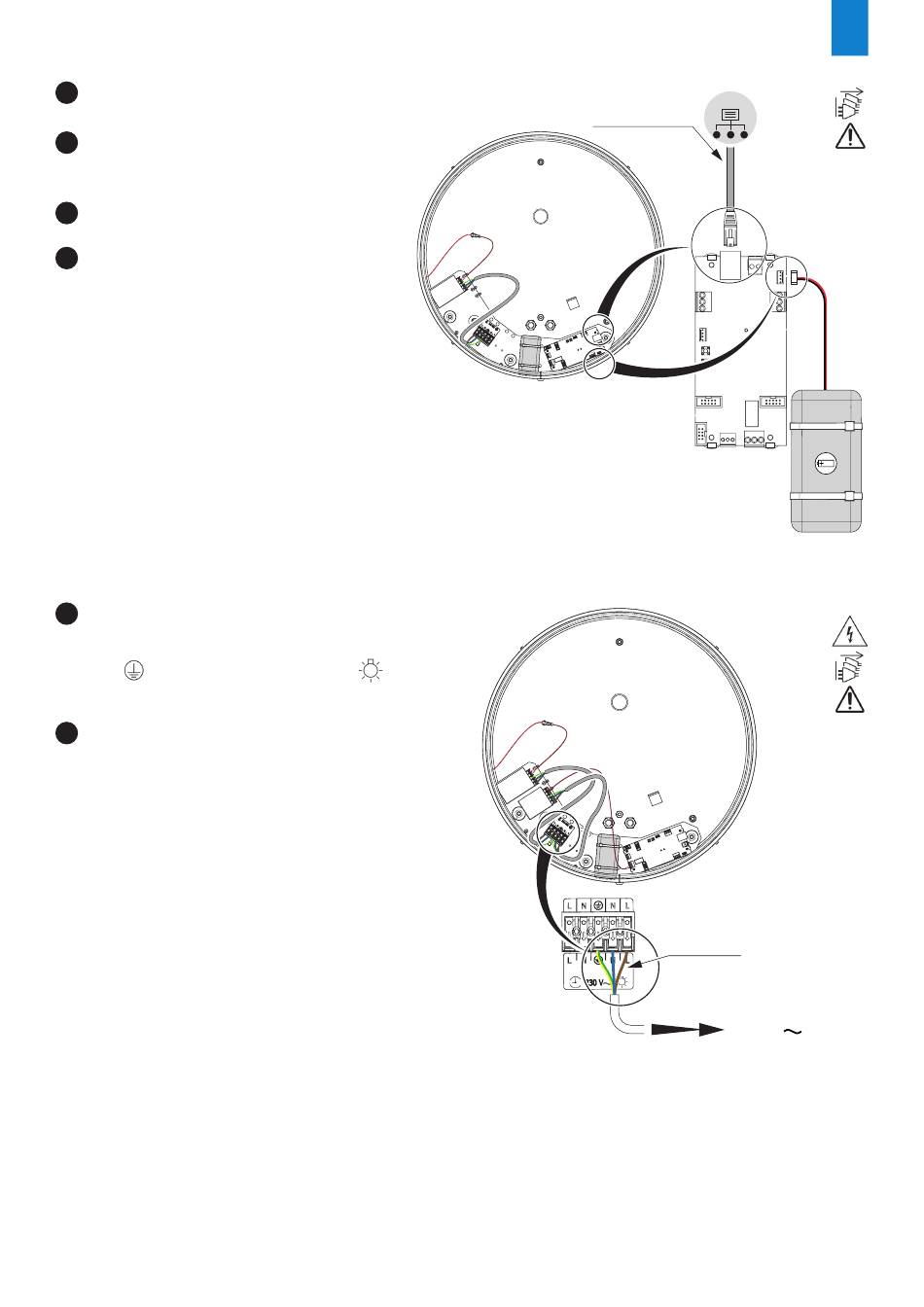

2.1.2.2 Modell NTP PoE
1
Ethernetkabel durch die kleinste, mittlere
Kabel- und Leitungseinführung führen.
2
Stecker RJ45 erst am Kabel crimpen,
wenn dieses in die Uhr eingeführt ist, und
das Crimpen mit einem Tester prüfen.
3
Dieses Kabel über den Ethernetanschluss
an die elektronische Platine anschließen.
4
Kabel
der
Ersatzbatterie
vorhanden) an die elektronische Platine
anschließen.
2.1.2.3 Beleuchtungsoption
Führen Sie ein Versorgungskabel durch die
1
linke Kabelverschraubung und verbinden Sie
dieses Kabel an der Klemme mit den Klemmen
L-N-
für die Beleuchtung (Kürzel
2
Verbinden Sie dieses Versorgungskabel
mit einer Schelle.
12
(sofern
).
NTP
Ethernet-Kabel
Ø 1,5 mm
2
230 V
