2. INSTALLATION
2.1 Einseitige Uhr
2.1.1 Mechanische Installation
2.1.1.1 Wandmontage
Damit die Uhr an dieser Wand installiert werden kann, muss sie vorher unbedingt geöffnet worden
sein.

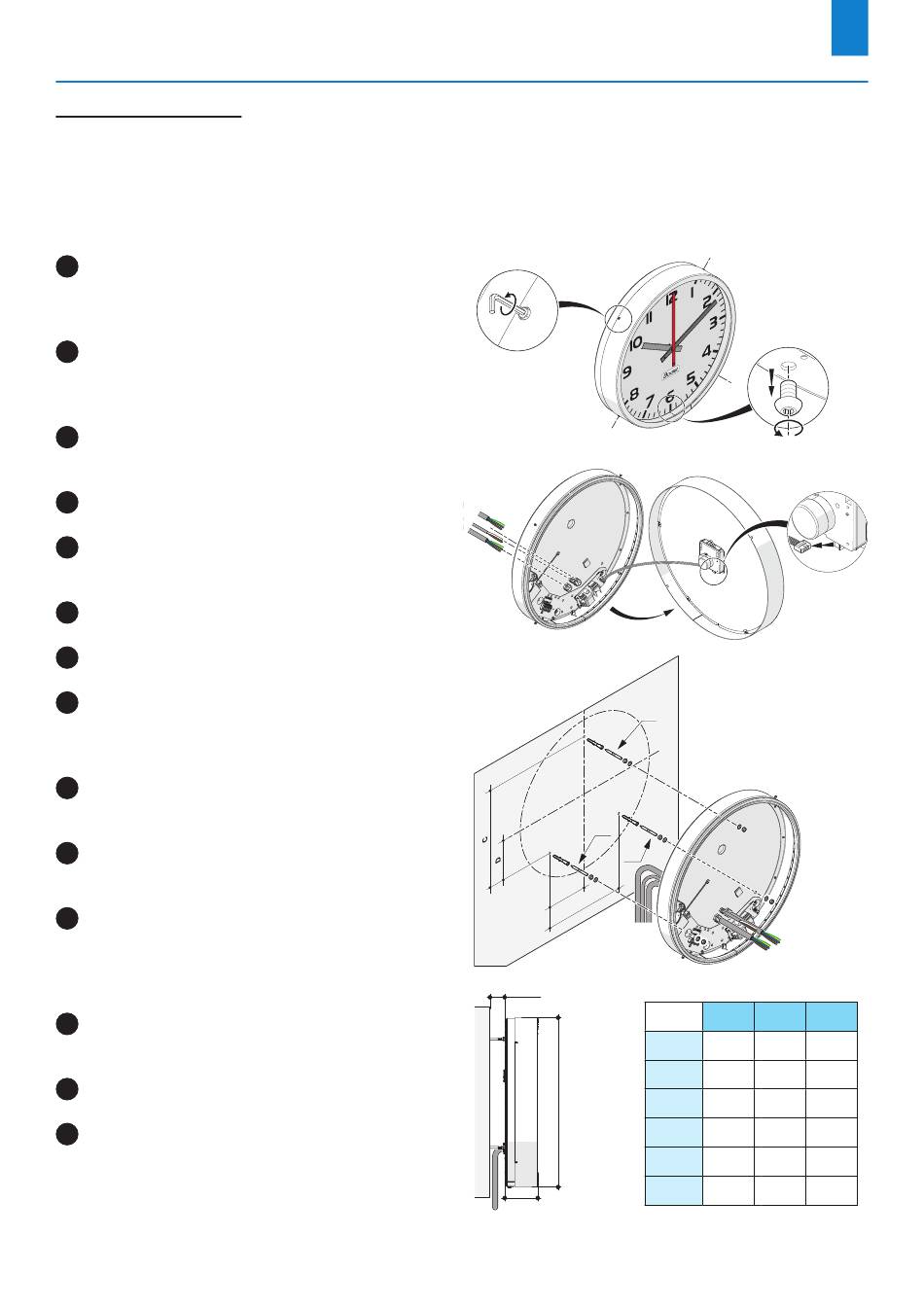

Befolgen Sie die folgenden Schritte, um die mechanische Installation der Uhr durchzuführen.
Schrauben Sie die Schraube an der Luftklappe
1
unten an der Uhr auf und entfernen Sie sie,
um Luft einzulassen. (Inbusschlüssel Größe 6,
Anzugsdrehmoment: 15 Nm)
Schrauben Sie die 4 Verschlussschrauben (2 auf
2
jeder Seite) der Uhr teilweise auf.
(Inbusschlüssel Größe 3, Anzugsdrehmoment:
1,2 Nm)
Verschieben Sie die Vorderseite vorsichtig und
3
klappen Sie sie leicht zur Seite, um auf die
Innenkabel der Uhr zugreifen zu können.
Lösen Sie das am Uhrwerk an der Vorderseite
4
der Uhr angeschlossene Flachkabel,
Entfernen Sie die Vorderseite komplett, damit
5
Sie Zugang zum Inneren der Uhr haben und sie
an der Wand befestigen können.
Vorderseite der Uhr auf einer geraden, sauberen
6
und ordentlichen Arbeitsfläche ablegen.
Entfernen Sie den Pappkarton zwischen dem
7
Uhrwerk und dem Zifferblatt.
Bohren Sie an der Stelle, an der Sie die Uhr
8
installieren möchten, drei Löcher in die Wand und
halten Sie sich je nach Modell an die folgende
Ausrichtung und die Abmessungen.
Für eine Standardinstallation an einer Beton-
9
wand stecken Sie die Befestigungsdübel in die
Bohrlöcher.
Schrauben Sie die Bolzen in die Dübel (3 Bolzen
10
werden mit der Uhr in einem gesonderten Paket
geliefert).
Lassen Sie ausreichend Platz für die Justierung
11
der Sicherungsmuttern und Unterlegscheiben
(mindestens 25 mm) zwischen der Mauer und
der Rückseite der Uhr, damit Sie die Kabel und
Kabelverschraubungen verstauen können.
Führen
Sie
alle
12
Kabelverschraubungen, bevor Sie die Uhr an
den Bolzen aufhängen.
Befestigen Sie die Uhr mit den Unterlegscheiben
13
und den Sicherungsmuttern an den Bolzen.
Nehmen Sie die interne Verdrahtung der Uhr
14
vor. Beachten Sie je nach Modell die folgenden
Kapitel dieser Anleitung.
8
Kabel
durch
die
X4
M8
M8
M8
E
F
25mm
(mm)
A
B
A
C
D
E
F
B
DE
P750
P760
P780
540
640
840
125
125
125
325
410
570
135
170
230
135
170
250
270
340
500
