2.2 Doppelseitige Uhr
2.2.1 Mechanische Installation
Diese Uhrenart kann in ihrer beidseitigen Version bis zu 28 kg wiegen. Hinzu kommen
die mechanischen Beanspruchungen bei der Verriegelung. Daher empfehlen wir,
diese doppelseitige Uhr vorzugsweise an einer Betonwand anzubringen.
Damit die doppelseitige Uhr installiert werden kann, muss sie vorher unbedingt geöffnet worden
sein. Befolgen Sie die folgenden Schritte, um die mechanische Installation der Uhr durchzuführen.

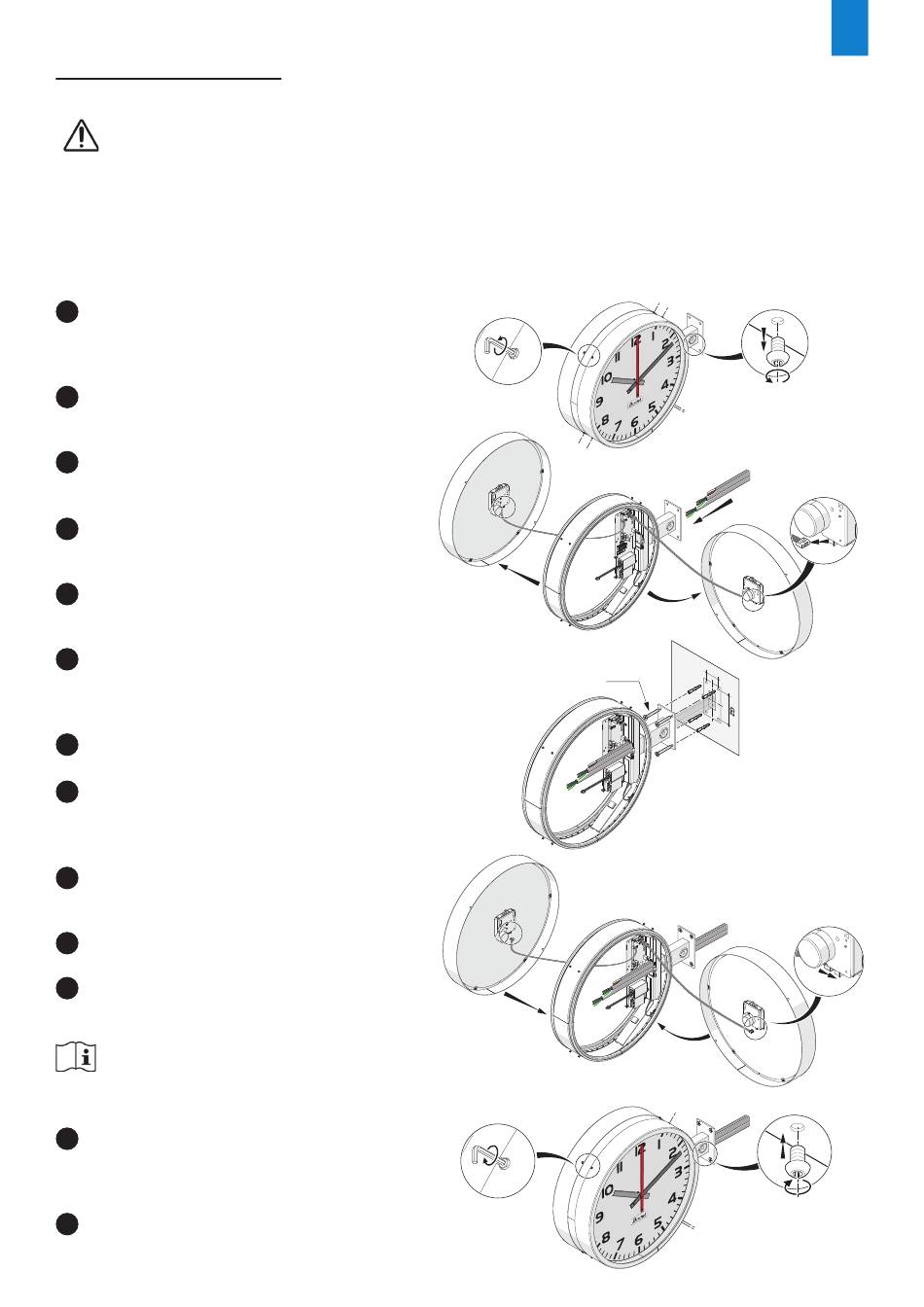

2.2.1.1 Standardbefestigung
Lösen und entfernen Sie die Schraube an der
1
Luftklappe unten am Trägerarm.
(Inbusschlüssel Größe 6, Anzugsdrehmoment:
15 Nm)
Lösen Sie die vier Verschlussschrauben auf
2
einer Seite der Uhr teilweise.(Inbusschlüssel
Größe 3, Anzugsdrehmoment: 1,2 Nm)
Verschieben Sie diese Vorderseite vorsichtig
3
und klappen Sie sie leicht zur Seite, um auf
die Innenkabel der Uhr zugreifen zu können.
Trennen Sie das Flachkabel, das an das
4
Uhrwerk angeschlossen ist, von jeder der
beiden Seiten.
Nehmen Sie die erste Seite vollständig
5
heraus und legen Sie sie auf eine gerade,
saubere und freie Arbeitsfläche.
Lösen Sie die 4 Verschlussschrauben der
6
zweiten Seite, nehmen Sie diese Seite ab und
legen Sie sie auf einer geraden, sauberen
und freien Arbeitsfläche ab.
Entfernen Sie den Pappkarton zwischen dem
7
Uhrwerk und dem Zifferblatt.
An der Stelle, an der die Uhr installiert wird:
8
Bohren Sie 4 Löcher entsprechend der unten
angegebenen Vorgabe und den Maßangaben
für die Befestigung des Trägerarms.
Für
eine
Standardinstallation
9
Betonwand stecken Sie die Befestigungsdübel
in die Bohrlöcher.
Führen Sie das Kabel durch den Trägerarm
10
der Uhr.
Positionieren
Sie
11
Uhr und ziehen Sie die Schrauben der
Wandbefestigung an.
Es wird empfohlen, eine Silikondichtung
zwischen der Platine und der Mauer
anzubringen, um eine korrekte Dichtung
sicherzustellen.
Bringen Sie die der Öse gegenüberliegende
12
Seite der Uhr wieder an, nachdem Sie die
Dichtung dieser Seite im Voraus mit Silikonöl
gereinigt haben.
Ziehen Sie die 4 Verschlussschrauben (1,2
13
Nm) auf dieser Seite an.
an
einer
den
Trägerarm
der
X8
Ø 8 mm
X8
DE
E 2
13
