Schließen Sie das Flachkabel (Kennzeichen
14
B) zum Uhrwerk an dieser Seite wieder an
(beschränken Sie seine Länge mithilfe des
Sockels),
Bevor Sie die Uhrenseite auf der Seite mit der
15
Öse neu anbringen, nehmen Sie die interne
Verdrahtung der Uhr vor. Beachten Sie je
nach Modell die folgenden Kapitel dieser
Anleitung.
Im Falle von späteren Wartungsarbeiten
entfernen Sie nur die Seite mit der Öse.
Für einen Zugang zur Batterie (wenn
möglich) müssen Sie die Seite gegenüber
der Öse entfernen.
Sobald die Uhr verdrahtet ist, reinigen Sie die
16
Dichtung auf der Seite mit der Öse und tra-
gen Sie dann Silikonöl auf.
Bringen Sie diese Seite näher und schließen
17
Sie dann das Flachkabel (Kennung A) wieder
an, das von der elektronischen Karte zum
Uhrwerk auf der abgenommenen Seite führt.
Beschränken Sie die Kabellänge, indem
18
Sie sie in den Kabelsockel einführen, um
bei der Beleuchtungsoption einen Schatten
zu vermeiden (Kontakt des Kabels mit dem
Zifferblatt, sobald die Uhr geschlossen ist).
Bringen Sie die ausgebaute Vorderseite der
19
Uhr wieder in die ursprüngliche Position und
schließen Sie die Uhr wieder.
Ziehen Sie die 4 Verschlussschrauben (1,2
20
Nm) an der neu angebrachten Vorderseite an.
Bringen Sie die Schraube an der Luftklappe
21
an (15 Nm) und ziehen Sie sie an.

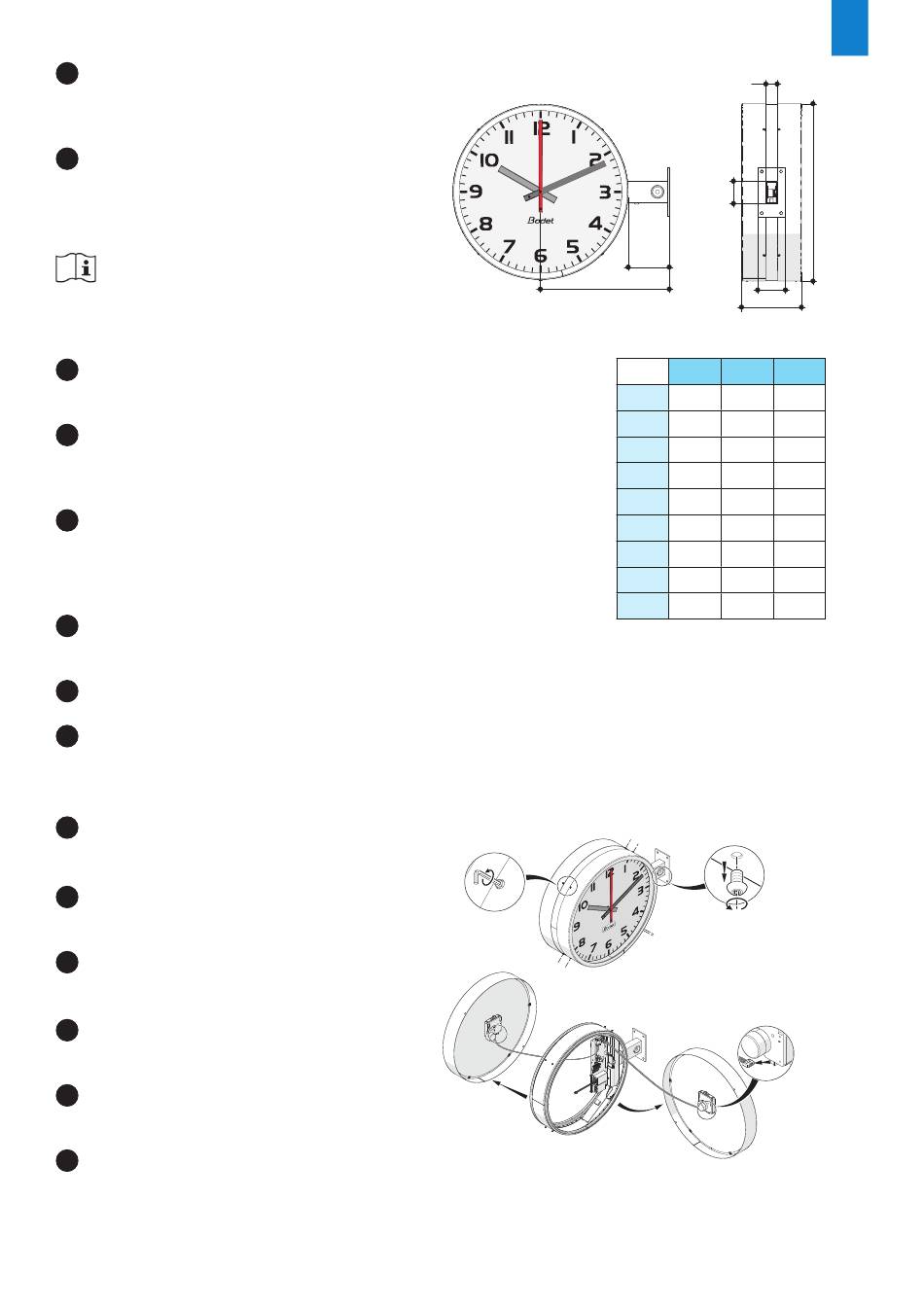

2.2.1.2 Befestigung mit IP65-Dichtungsplatine (optional)
Lösen und entfernen Sie die Schraube an der
1
Luftklappe unten am Trägerarm.(Inbusschlüssel
Größe 6, Anzugsdrehmoment: 15 Nm)
Lösen Sie die vier Verschlussschrauben auf
2
einer Seite der Uhr teilweise. (Inbusschlüssel
Größe 3, Anzugsdrehmoment: 1,2 Nm)
Verschieben Sie diese Vorderseite vorsichtig
3
und klappen Sie sie leicht zur Seite, um auf
die Innenkabel der Uhr zugreifen zu können.
Trennen Sie das Flachkabel, das an das
4
Uhrwerk angeschlossen ist, von jeder der
beiden Seiten.
Nehmen Sie die erste Seite vollständig heraus
5
und legen Sie sie auf eine gerade, saubere
und freie Arbeitsfläche.
Lösen Sie die 4 Verschlussschrauben der
6
zweiten Seite, nehmen Sie diese Seite ab und
legen Sie sie auf einer geraden, sauberen
und freien Arbeitsfläche ab.
14
A2
B2
(mm)
P750
A2
153
B2
423
C2
216
D2
540
E2
70
F2
100
G2
150
H2
74
I2
34
X8
DE
I2
H2
D2
F2
C2
P760
P780
150
160
470
580
216
218
640
840
70
70
100
100
150
150
74
74
34
34
