Sobald die Uhr verdrahtet ist, reinigen Sie die
15
Dichtung und tragen Sie dann Silikonöl auf.
Bringen Sie die Vorderseite der Uhr näher und
16
schließen Sie dann das Flachkabel, das von
der elektronischen Karte zum Uhrwerk auf der
Vorderseite führt, wieder an.
Beschränken
Sie
17
Sie sie in den Sockel einführen, um bei der
Beleuchtungsoption einen Schatten zu vermeiden
(Kontakt des Kabels mit dem Zifferblatt, sobald
die Uhr geschlossen ist).
Bringen Sie die Vorderseite der Uhr an ihre ur-
18
sprüngliche Position und schließen Sie die Uhr.
Ziehen Sie die 4 Verschlussschrauben (1,2 Nm)
19
an.
Bringen Sie die Schraube an der Luftklappe an
20
und ziehen Sie sie fest (15 Nm).
2.1.1.2 Befestigung am Trägerarm (Option)
Damit die Uhr dem Trägerarm installiert werden kann, muss sie vorher unbedingt geöffnet worden sein.
Befolgen Sie die folgenden Schritte, um die mechanische Installation der Uhr am Trägerarm
durchzuführen.

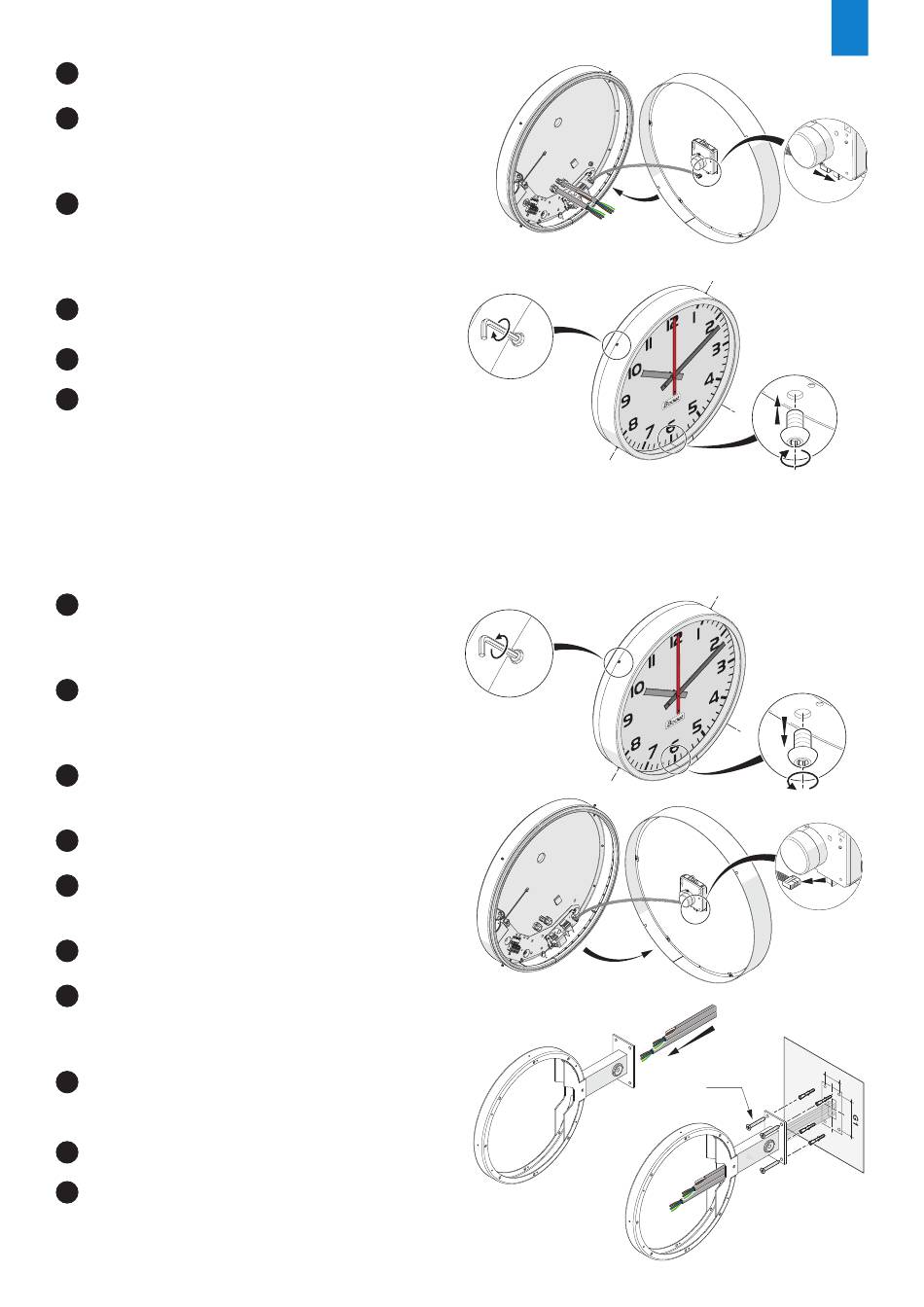

Schrauben Sie die Schraube an der Luftklappe
1
unten an der Uhr auf und entfernen Sie sie,
um Luft einzulassen. (Inbusschlüssel Größe 6,
Anzugsdrehmoment: 15 Nm)
Schrauben Sie die 4 Verschlussschrauben (2 auf
2
jeder Seite) der Uhr teilweise auf.
(Inbusschlüssel Größe 3, Anzugsdrehmoment:
1,2 Nm)
Verschieben Sie die Vorderseite vorsichtig und
3
klappen Sie sie leicht zur Seite, um auf die
Innenkabel der Uhr zugreifen zu können.
Lösen Sie das am Uhrwerk an der Vorderseite
4
der Uhr angeschlossene Flachkabel.
Nehmen Sie die Vorderseite vollständig heraus
5
und legen Sie sie auf eine gerade, saubere und
freie Arbeitsfläche.
Entfernen Sie den Pappkarton zwischen dem
6
Uhrwerk und dem Zifferblatt.
An der Stelle, an der die Uhr installiert wird:
7
Bohren Sie 4 Löcher entsprechend der unten
angegebenen Vorgabe und den Maßangaben für
die Befestigung des Trägerarms.
Für eine Standardinstallation an einer Beton-
8
wand stecken Sie die Befestigungsdübel in die
Bohrlöcher.
Führen Sie die Kabel durch den Arm des
9
Trägerarms.
Positionieren Sie den Trägerarm und ziehen Sie
10
die Schrauben der Wandbefestigung an.
die
Kabellänge,
indem
X4
X4
Ø 8 mm
DE
E 1
9
