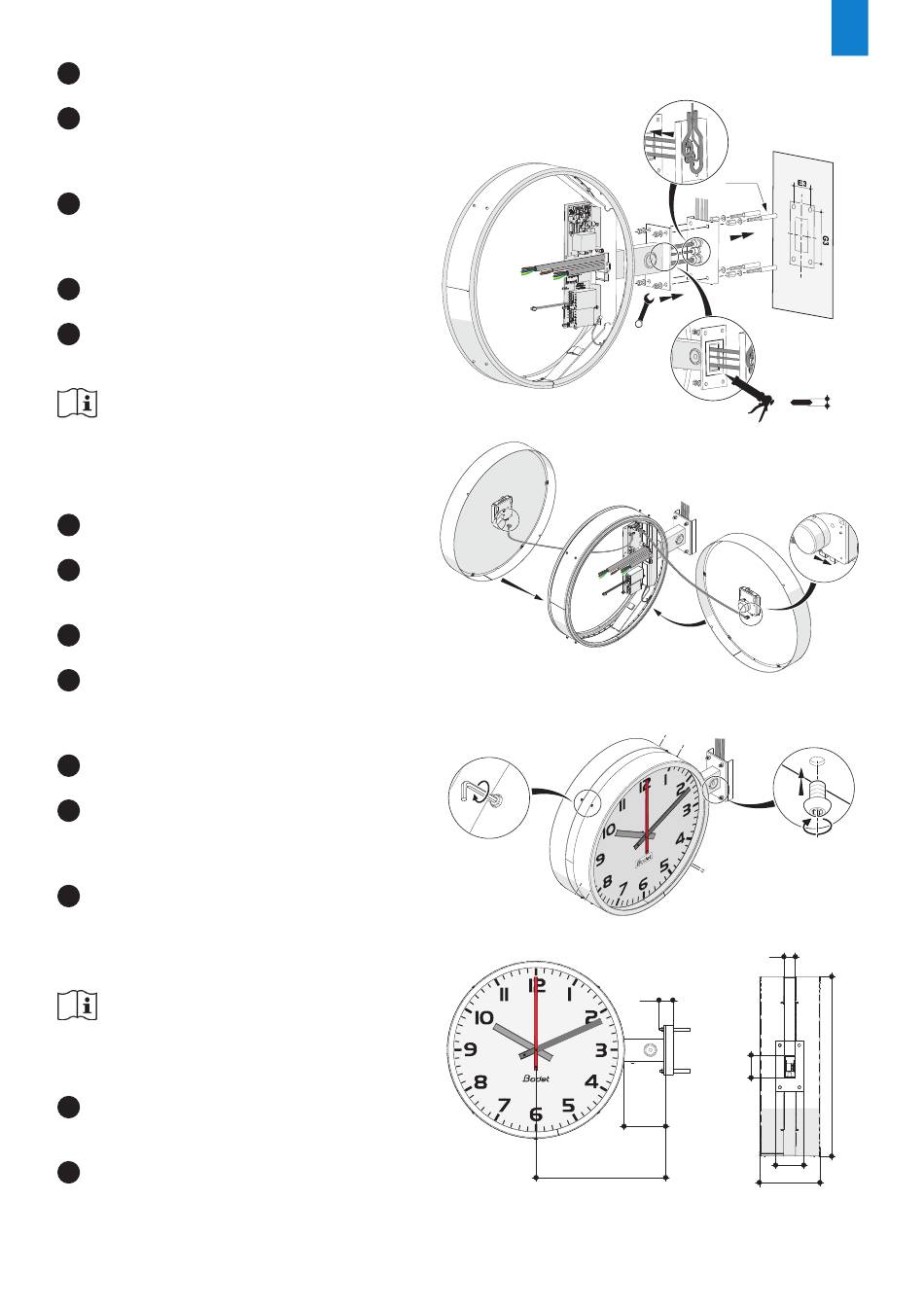

Entfernen Sie den Pappkarton zwischen dem
7
Uhrwerk und dem Zifferblatt.
An der Stelle, an der die Uhr installiert wird:
8
Bohren Sie 4 Löcher entsprechend der unten
angegebenen Vorgabe und den Maßangaben
für die Befestigung des Trägerarms.
Führen Sie die Schraubenbolzen (chemische
9
Versiegelung) in die Bohrungen ein. Es
können
auch
Ankerbolzen
werden.
Setzen
Sie
die
10
Abstandshalter auf die Schraubenbolzen.
Führen Sie alle Kabel durch die Kabel- und
11
Leitungseinführung der IP65-Platine und
dann in den Trägerarm.
Wenn die Verkabelung von oben kommt,
achten Sie auf die nebenstehende Anord-
nung der Kabel (Schleife), bevor Sie sie
durch die Kabel-/Leitungseinführung füh-
ren. Auf diese Weise wird das Eindringen
von Wasser verhindert.
Positionieren Sie die Dichtungsplatine auf
12
der Montage.
Bringen Sie eine Silikondichtung zwischen
13
der IP65-Platine und der Platine des
Trägerarms an.
Befestigen Sie die gesamte Montage mit den
14
Unterlegscheiben und Muttern.
Bringen Sie die der Öse gegenüberliegende
15
Seite der Uhr wieder an, nachdem Sie die
Dichtung dieser Seite im Voraus mit Silikonöl
gereinigt haben.
Ziehen Sie die 4 Verschlussschrauben (1,2
16
Nm) auf dieser Seite an.
Schließen Sie das Flachkabel (Kennzeichen
17
B) zum Uhrwerk an dieser Seite wieder an
(beschränken Sie seine Länge mithilfe des
Sockels).
Bevor Sie die Uhrenseite auf der Seite mit
18
der Öse neu anbringen, nehmen Sie die
interne Verdrahtung der Uhr vor.
Beachten Sie je nach Modell die folgenden
Kapitel dieser Anleitung.
Im Falle von späteren Wartungsarbeiten
entfernen Sie nur die Seite mit der Öse.
Für einen Zugang zur Batterie (wenn
möglich) müssen Sie die Seite gegenüber
der Öse entfernen.
Sobald die Uhr verdrahtet ist, reinigen Sie
19
die Dichtung auf der Seite mit der Öse und
tragen Sie dann Silikonöl auf.
Bringen Sie diese Seite näher und schließen
20
Sie dann das Flachkabel (Kennung A) wieder
an, das von der elektronischen Karte zum
Uhrwerk auf der abgenommenen Seite führt.
verwendet
Unterlegscheiben
und
X8
J3
A3
B3
DE
M8
3mm
I3
H3
D3
F3
C3
