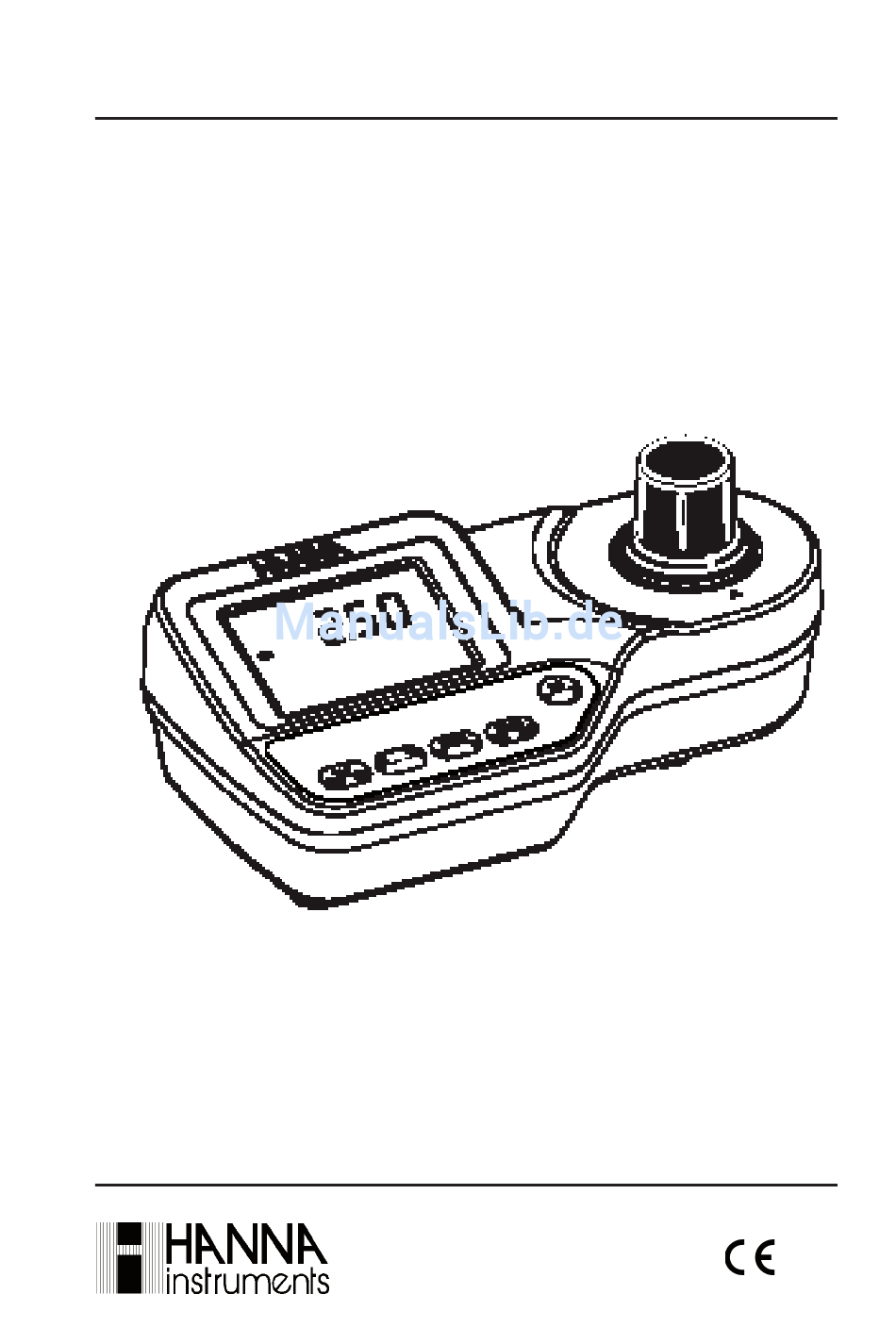

- Seite 1 Bedienungsanleitung HI 96711 Photometer Freies und Gesamtchlor Stand: 04/10 Messgerät entspricht den w w w . h a n n a - d e . c o m CE-Richtlinien...
-
Seite 2: Inhaltsverzeichnis
überzeugt, dass das photometer ihren erwartungen voll und ganz gerecht wird. das photometer hi 96711 ist sehr einfach in der anwendung. wir empfehlen ihnen jedoch, diese bedienungsanleitung vor dem ge- brauch des gerätes sorgfältig zu lesen. das gerät entspricht den ce-richtlinien. -
Seite 3: Eingangsprüfung
EINGANGSPRüFuNG untersuchen sie das ausgepackte gerät sorgfältig auf mögliche transportschäden. sollten sie einen defekt bemerken, benachrichtigen sie umgehend ihren spediteur, sowie ihre handelsniederlassung. überprüfen sie die lieferung auf Vollständigkeit. HI 96711 umfasst: 2 messküvetten mit deckel • • 9 V Batterie • Bedienungsanleitung reagenzien sowie cal checK standards sind separat zu bestellen. -
Seite 4: Allgemeine Beschreibung
(Kalibriermodus 1 stunde) nicht benutzt, schaltet es sich automatisch ab. HI 96711 misst den gehalt an freiem und gesamtchlor in einer wasserprobe von 0 bis 5,00 mg/l (ppm). die untersuchungsmethode ist eine anlehnung an die USEPA Methode 330.5 und Standard Methode 4500-CL G.die reagenzien sind in pulverform erhältlich. -
Seite 5: Technische Daten
TECHNISCHE DATEN freies chlor messbereich 0,00 bis 5,00 mg/l Auflösung 0,01 mg/l zwischen 0,00 bis 3,50 mg/l; 0,10 mg/l oberhalb 3,50 mg/l genauigkeit ±0,02 mg/l @ 1,00 mg/l typische emV- abweichung ±0,01 mg/l gesamtchlor messbereich 0,00 bis 5,00 mg/l Auflösung 0,01 mg/l zwischen 0,00 bis 3,50 mg/l; 0,10 mg/l oberhalb 3,50 mg/l genauigkeit ±0,02 mg/l @ 1,00 mg/l typische emV-... -
Seite 6: Präzision Und Abweichung
Abweichung: wie weit ist das messergebnis vom wirklichen wert entfernt ? ein messergebnis ist nur dann genau, wenn es sowohl präzise als auch eine geringe abweichung besitzt. hi 96711 besitzt eine standardabweichung von 0,02 mg/l bezogen auf einen 1,00 mg/l standard. unpräzise, unpräzise,... - Seite 7 Nachfolgend finden Sie ein Schema der Funktionsweise in der messzelle: das lambert-beer‘sche-gesetz stellt einen mathematisch einfach zu erfassenden Zusammenhang her: a = log I a = e = Extinktionskoeffizient; dieser ist vom verwendeten Lösungsmittel abhängig d = schichtdicke der Küvette die gemessene extinktion e ist zur Konzentration des wasserinhaltsstoffes direkt proportional.
-
Seite 8: Funktionsbeschreibung

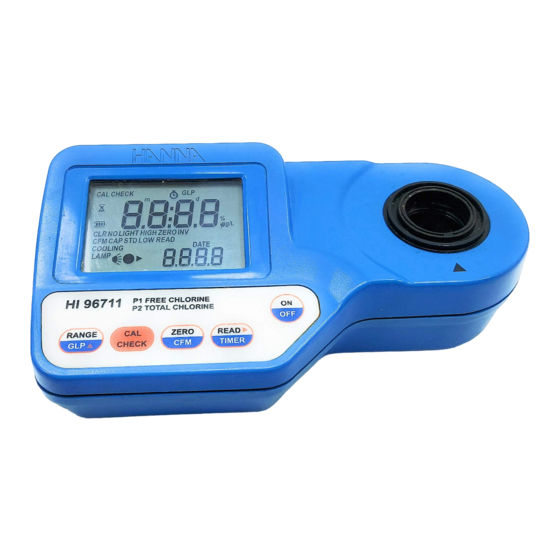

FuNKTIoNSBESCHREIBuNG 1) RANGE/GLP/▲Taste 2) cal checK taste 3) Zero/cfm taste 4) READ/► Taste 5) on/off taste 6) lcd 7) Küvetten-einrastung 8) messschacht tastenbeschreibung • ON/OFF: zum ein- und ausschalten des Photometers • ZERO/CFM: zur Durchführung des Nullabgleichs, zur bestätigung von messwerten oder der wiederherstellung der werkseinstellungen. • READ/►: binfunktionale Taste. Im Messmodus: zur Durchführung einer Messung; im GLP-Modus: zur Ansicht des nächsten fensters. -
Seite 9: Displaybeschreibung
displaYbeschreibung 1) lampen-, Küvetten- und detektor-symbol: erscheinen während des nullabgleiches oder während des messvorgangs. 2) fehler- und warnmeldungen 3) batterie-symbol: zeigt den batterieladestatus an. 4) sanduhr-symbol: erscheint, wenn ein interner check durchgeführt wird. 5) status-meldungen 6) uhr-symbol: erscheint, wenn eine reaktion stattfindet. 7) monat und tag: bei anzeige eines datums 8) hauptdisplay 9) messeinheiten... -
Seite 10: Zero: Ein Nullabgleich Wurde Nicht
No Light Low (Kein Licht) das gerät kann die lichtmenge nicht anpassen. bitte überprüfen sie, dass die proben keine fremdkörper enthalten. b) bei einer probenmessung Vertauschte Küvetten: proben- und blindprobenküvette sind vertauscht. Zero: ein nullabgleich wurde nicht durchgeführt und muss zuerst durchgeführt w e r d e n . -
Seite 11: Generelle Tipps Für Genaue Messungen
d) weitere fehler- und warnhinweise Cap error: diese meldung erscheint, wenn externes licht in die messzelle dringt. stellen sie sicher, dass ein Küvettendeckel vorhanden ist. Cooling lamp: das gerät wartet, dass die lampe abkühlt. Battery low: es ist bald ein batteriewechsel erforderlich. - Seite 12 • Korrekter Gebrauch der Pulverreagenzien: (a) beutel mit mitgelieferter schere aufschneiden. Vor dem aufschneiden leicht auf den beutel klopfen, damit das gesamte pulver nach unten fällt. (b) beutel trichterförmig öffnen. (c) beutelinhalt vorsichtig in die Küvette schütten. • Führen Sie die Messung sofort nach Dosierung der Reagenzien durch.
-
Seite 13: Vorbereitung
• Legen Sie die Batterie in das Gerät ein (siehe Abschnitt batteriewechsel). • Stellen Sie das Gerät auf einen flachen Tisch. • Vermeiden Sie eine direkte Sonneneinstrahlung auf das Gerät. AuSwAHL DES MESSBEREICHS hi 96711 verfügt über zwei messbereiche: gesamtchlor (p2) und freies chlor (p1). Zur auswahl eines messbereiches gehen sie wie folgt vor: • Schalten Sie das Gerät mit der on/off-taste an. im display erscheinen kurz alle display- elemente. -
Seite 14: Durchführung Einer Messung
DuRCHFüHRuNG EINER MESSuNG die messung erfolgt in zwei etappen. Zuerst wird mit der unreagierten probe ein nullabgleich durchgeführt. dann wird nach Zugabe des reagenz die reagierte probe gemessen. hinweis: freies chlor und gesamtchlor müssen separat mit frischen unreagierten proben gemessen werden, sollten beide werte gewünscht werden. - Seite 15 • Nach wenigen Sekunden erscheint in der anzeige “-0.0-”. d e r n u l l a b g l e i c h i s t n u n durchgeführt und das gerät messbereit. • Entfernen Sie die Küvette. • Geben Sie den Inhalt eines Beutels des reagenz hi 93701-0 freies chlor bzw.
- Seite 16 interferenZen brom (stört mit positivem messergebnis) chlordioxid (stört mit positivem messergebnis) ozon (stört mit positivem messergebnis) iod (stört mit positivem messergebnis) mangan- und chromoxide (stören mit positivem messergebnis) alkalinität über 250 mg/l caco oder säure über 150 mg/l caco beeinflussen die Farbbildung. Durch Hinzufügen von verdünntem HCl oder naoh, kann dieser störungsfaktor behoben werden.
-
Seite 17: Durchführung Einer Validierung
DuRCHFüHRuNG EINER VALIDIERuNG führen sie eine Validierung durch, um festzustellen ob das photometer korrekt kalibriert ist. warnung: führen sie eine Validierung oder Kalibrierung stets mit hanna cal checK standards und bei temperaturen zwischen 18-25°c durch. hinweis: die Validierung wird nur für den ausgewählten messbereich durchgeführt. -
Seite 18: Durchführung Einer Kalibrierung
• Entfernen Sie die Küvette. • Setzen Sie den CAL CHECK standard hi 95701-11 Küvette B für freies chlor bzw. hi 95711-11 Küvette B für gesamtchlor in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie CAL CHECK. Im display erscheinen das lampen-, Küvetten- und detektor-symbol sowie cal checK, abhängig von... - Seite 19 • Drücken Sie die CAL CHECK taste und halten sie sie 3 sek. gedrückt, um in den Kalibriermodus zu gelangen. im display erscheint “cal”. blinken von “Zero” weist darauf hin, dass zuerst ein nullabgleich durchgeführt werden muss. • Setzen Sie den CAL CHECK standard hi 95701-11 Küvette A für freies chlor bzw.
- Seite 20 hinweis: erscheint im display “std high” ist der standardwert zu hoch. erscheint im display “std low” ist der standardwert zu niedrig. überprüfen sie, ob die Küvetten a und b des cal checK standards frei von fingerabdrücken und schmutz sind, und korrekt in den messschacht eingesetzt wurden.
-
Seite 21: Glp
• Um den gewünschten Tag zu setzen, drücken sie Zero/cfm. • Im Display erscheint eine Sekunde lang “stor”, die Kalibrierwerte sind nun gespeichert. • Das Gerät kehrt nun automatisch in den messmodus zurück. im display erscheinen dann striche. im glp-modus kann das datum der letzten Kalibrierung eingesehen und die werkskalibrierung wiederhergestellt werden. datum der letZten Kalibrierung anzeigen des Kalibrierdatums:... -
Seite 22: Batteriemanagement
• M i t R E A D / ► / T I M E R d e n b i l d s c h i r m z u r w i e d e r h e r s t e l l u n g d e r werkskalibrierung aufrufen. -
Seite 23: Batteriewechsel
BATTERIEwECHSEL Zum wechseln der batterie gehen sie wie folgt vor: • Schalten Sie das Gerät durch Drücken der on/off-taste aus. • Kehren Sie das Gerät um. Entfernen Sie den batteriefachdeckel durch drehen entgegen dem uhrzeigersinn (siehe abbildung). • Entnehmen Sie die Batterie und ersetzen Sie sie durch eine neue. • Schliessen Sie wieder den Batteriefachdeckel durch drehen im uhrzeigersinn. -
Seite 24: Garantie
GARANTIE hi 96711 besitzt eine garantie von 2 Jahren auf fehler in ausführung und material, wenn es für den beabsichtigten Zweck genutzt und nach den anweisungen gewartet wird. diese garantie beschränkt sich nur auf kostenlose reparatur oder ersatz des messgerätes. schäden aufgrund von unfällen, falschen gebrauchs, Verstopfungen/Verschmu-... - Seite 25 KoNTAKT hanna instruments deutschland gmbh lazarus-mannheimer-str. 2-6 d-77694 Kehl tel.: +49 78 51 91 29 0 fax: +49 78 51 91 29 99 e-mail: info@hanna-de.com www.hanna-de.com...
