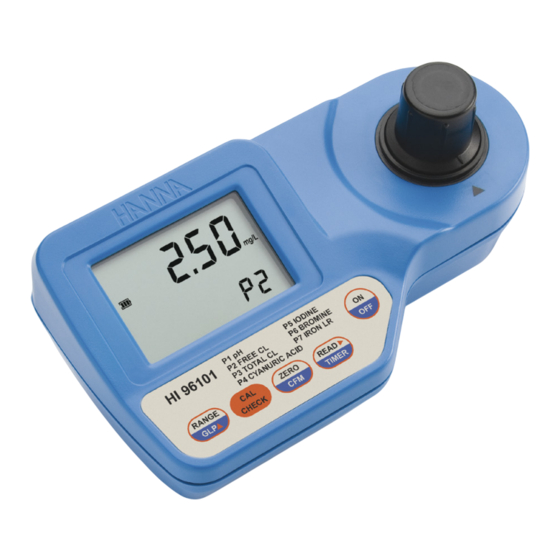

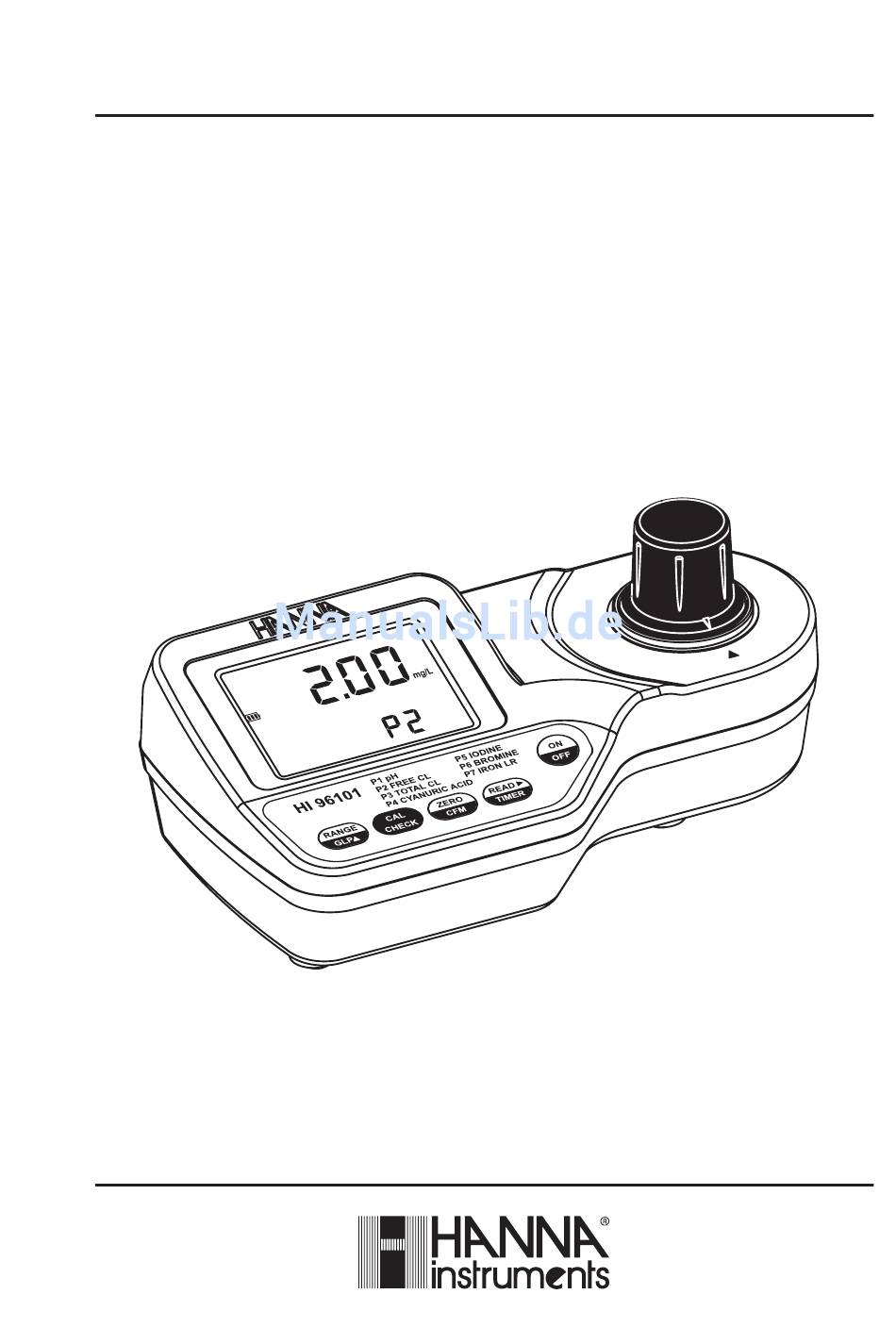

- Seite 1 Bedienungsanleitung HI 96101C Mehrparameterphotometer für pH, Chlor, Cyanursäure, Iod, Brom, Eisen Stand V1 06/14 w w w . h a n n a i n s t . d e...
-
Seite 2: Inhaltsverzeichnis
sehr geehrter kunde, wir danken ihnen, dass sie sich für ein erzeugnis aus unserem hause entschieden haben und sind überzeugt, dass das photometer hi 96101 ihren erwartungen voll und ganz gerecht wird. Diese bedienungsanleitung liefert ihnen alle informationen zur bedienung. sollten sie darüber hinaus noch fragen und anregungen haben stehen wir ihnen gerne unter info@hannainst.de zur verfügung. -
Seite 3: Eingangsprüfung
eingangsprüfung untersuchen sie das ausgepackte gerät sorgfältig auf mögliche transportschäden. sollten sie einen Defekt bemerken, benachrichtigen sie umgehend ihren spediteur, sowie ihre handelsniederlassung. überprüfen sie die lieferung auf vollständigkeit: Jedes HI 96101 wird geliefert mit: • 2 Messküvetten mit Schraubdeckel • 7 CAL-CHECK Standardküvetten HI 96101KIT •... -
Seite 4: Allgemeine Beschreibung
allgemeine beschreibung Das hi 96101 schnelltestphotometer ist ein handliches, leicht zu bedienendes mehrparameter- photometer mit mikroprozessor zur bestimmung wichtiger Desinfektionsparameter im bereich schwimmbad und hygienetechnik. Die messzelle basiert auf einem system: Wolframhalogenlampe mit nachgeschalteten filter. Das messprinzip setzt weitgehenst klare und ungefärbte messproben voraus. achtung: bitte achten sie stets, Dass Die messküvette unD Der messchacht sauber unD trocken sinD, ansonsten messzelle unD küvette mit zellstoff- unD-microfasertuch... -
Seite 5: Einheiten
einheiten °C: grad celsius °F: grad fahrenheit mg/l: milligramm/liter ist equivalent zu ppm (part per million) milliliter millivolt usepa us enviromental protection agency technische Daten Messbereiche 6,5 bis 8,5 ph freies chlor bis 5,00 mg/l gesamtchlor bis 5,00 mg/l cyanursäure bis 80 mg/l bis 12,5 mg/l brom... -
Seite 6: Batterietyp
Lichtquelle Wolframhalogenlampe Lichtdedektor silikonphotozelle mit schmalbandinterferenzfilter @ 525 nm Methoden für ph: phenolrotmethode. Die reaktion mit dem reagenz erzeugt einen rötlichen farbton in der probe. für chlor: adaptiert an die usepa-methode und standardmethode 4500-cl g. Die reaktion mit dem reagenz erzeugt eine pinken farbkomplex in der probe. -
Seite 7: Präzision Und Abweichung
präzision unD abweichung präzise, präzise, nach Din 55350 teil 13 beinhaltet der begriff geringe Abweichung grosse Abweichung genauigkeit 2 kriterien, die präzision und die abweichung . präzision: betrachtung: Wie nahe stehen mehrere messergebnisse zueinander ? Die präzision wird mit der standardabweichung ausgedrückt. abweichung: Wie weit ist das messergebnis vom wirklichen Wert entfernt ? ein messergebnis ist nur dann genau, wenn es... -
Seite 8: Messprinzip
Das messprinzip eine vielzahl von Wasserinhaltsstoffen verursachen mit bestimmten reagenzien eine ganz spezifische farbreaktion. Die sich bildende farbintensität ist ein maß für die konzentration des Wasserinhaltsstoffes. um diese farbintensität zu messen, ist es notwendig, dass das messgerät mit einer lichtquelle ausgestattet ist. Diese erzeugt ein licht mit einer definierten Wellenlänge, die innerhalb des für das auge sichtbaren bereichs liegt. - Seite 9 vor einer jeden messserie muss ein nullabgleich mittels einer blindprobe durchgeführt werden. Dieses stellt sicher, dass nur die extinktion des gebildeten farbkomplexes gemessen wird und nicht die grundextinktion der ungefärbten probe und des küvettenmaterials. hierzu wird die zu untersuchende probe in die küvette gefüllt und der abgleich durch Drücken der zero-taste durchgeführt. nach zugabe des reagenzes und Durchführung der farbreaktion erfolgt die eigentliche messung.
-
Seite 10: Funktionsbeschreibung
funktionsbeschreibung Gerätebeschreibung 1) messbereich/glp/ taste 2) cal check taste 3) zero/cfm taste 4) reaD/ /timer taste 5) on/off taste 6) liquid cristal Display (lcD) 7) küvetteneinrastung 8) messchacht Tastenbeschreibung • On/OFF: zum ein- und ausschalten des photometers. • zerO/CFM: bifunktionale tastenfunktion. zero zur nullpunktmessung im messmodus , oder cfm (confirm) zum bestötigen einer eingabe. - Seite 11 DISPLAYbeSCHreIbUnG 1) messschema (lampe, küvette, Detektor), erscheint bei jedem aktivem messvorgang 2) fehlermeldungen und Warnhinweise 3) batteriestatusanzeige 4) sanduhrsymbol: erscheint erscheint während eines internen checks 5) statusmeldungen 6) uhrsymbol: erscheint wenn bei aktiven countdown 7) monats-, tagsymbol erscheinen wenn das Datum angezeigt wird 8) primärdisplay (4 segmente) 9) messeinheiten 10) sekundärdisplay (4 segmente)
-
Seite 12: Fehler- Und Warnmeldungen
fehler- unD warnmelDungen im falle eines fehlerhaften zustands zeigt das gerät eine klare meldung an. auch falls die messwerte ausserhalb des erwarteten bereichs liegen, wird eine meldung angezeigt. bei einem fehler ertönt ein signalton. a) bei einem nullabgleich light high (zuviel licht): für eine messung ist zuviel licht vorhanden. - Seite 13 über dem messbereich: ein blinkender Wert der maximalen konzentration zeigt an, dass der messbereich überschritten wurde. Die probenkonzentration liegt über dem programmierten bereich: verdünnen sie die probe und führen sie die messung erneut durch. c) während der kalibrierung (niedriger standard): der standardmesswert Standard Low: ist niedriger als erwartet.
-
Seite 14: Tipps Für Eine Genaue Messung
tipps für eine genaue messung beachten sie bitte die folgenden hinweise. nur so ist ein geringer messfehler gewährleistet. • Proben mit starker Eigenfärbung oder suspendierten inhaltstoffen führen zu interferenzen. Diese müssen durch 0,45 µm filtration oder durch vorbehandlung mit aktivkohle vermieden werden. •... -
Seite 15: Startup
beachten sie bitte die folgenden hinweise. nur so kann ihr monoparameter-photometer hohe genauigkeit gewährleisten. • Führen Sie die Messung sofort nach Dosierung der Reagenzien durch. zu langes Warten nach dem befüllen der reagenzien beeinträchtigt die meßgenauigkeit. • Achten Sie bitte immer darauf, bevor Sie die Meßküvette in den meßschacht stellen, daß diese stets sauber und frei von schmutz oder fingerabdrücke ist. -
Seite 16: Auswahl Des Messbereiches
auswahl Des messbereiches Die gewünschten parameter können wie nachfolgend in der tabelle angezeigt als parametercode angewählt werden: • Schalten Sie das Messinstrument mittels On/OFF-Taste ein. zunächst erfolgt ein Displaytest bei dem alle Displaysegmente aufleuchten. • Nun erscheint im Sekundärdisplay der voreingestellte parametercode der die parameter kennzeichnet. -
Seite 17: Messung P1 - Ph-Wert
• Das Photometer ist bereit, wenn ein kurzer signalton ertönt und im Display striche angezeigt werden. Das blinken der meldung “zero” weist darauf hin, dass zuerst ein nullabgleich durchgeführt werden muss. Messung P1 - pH-Wert • Befüllen Sie die Küvette mit Probe bis zur 10 ml markierung und schrauben sie den küvettendeckel auf. -
Seite 18: Messung P2 - Freies Chlor
• Drücken Sie reAD/ /TIMer. nun wird die messung durchgeführt. • Nach wenigen Augenblicken erscheint das messergebnis ph im Display. Messung P2 - Freies Chlor • Befüllen Sie die Küvette mit Probe bis zur 10 ml markierung und schrauben sie den küvettendeckel auf. zeroprobe • Setzen Sie diese Küvette in den küvettenschacht. Drehen sie die küvette solange bis sie im messschacht einrastet. - Seite 19 • Setzen Sie diese Küvette in den küvettenschacht. Drehen sie die küvette solange bis sie im messschacht einrastet. mit 3 sekündigen tastendruck reAD/ / • TIMer wird der countdowntimer gestartet an dessen ende (00:00) die messung erfolgt. alternativ warten sie 1 minute und drücken (•...
-
Seite 20: Messung P3 - Gesamtchlor
Messung P3 - Gesamtchlor • Befüllen Sie die Küvette mit Probe bis zur 10 ml markierung und schrauben sie den küvettendeckel auf. zeroprobe • Setzen Sie diese Küvette in den küvettenschacht. Drehen sie die küvette solange bis sie im messschacht einrastet. • Drücken Sie zerO/CFM. nun wird die nullprobenmessung durchgeführt. -
Seite 21: Messung P4 - Cyanursäure
alternativ warten sie 2’30’’ und drücken (• sie reAD/ /TIMer. in beiden fällen erscheint das symbol “messschema” und eine messung wird durchgeführt.) • Nach wenigen Augenblicken erscheint das messergebnis gesamtchlor in mg/l im Display. InTerFerenzen können auftreten bei anwesenheit von: brom, iod, chlordioxid, ozon, oxidierenden mangan- und chromverbindungen bei Wasserhärten >... - Seite 22 • Befüllen Sie einen Messbecher bis zur 25 ml markierung mit probe und geben sie den inhalt eines beutels reagenz HI 93722-0 hinzu. schwenken sie den becher vorsichtig damit sich das reagenz auflösen kann. Dieses ist die reagierte probe. • Befüllen Sie die zweite Küvette mit Probe bis zur 10 ml markierung und schrauben sie den küvettendeckel auf.
-
Seite 23: Messung P5 - Iod
MeSSUnG P5 - IOD • Befüllen Sie die Küvette mit Probe bis zur 10 ml markierung und schrauben sie den küvettendeckel auf. zeroprobe • Setzen Sie diese Küvette in den küvettenschacht. Drehen sie die küvette solange bis sie im messschacht einrastet. • Drücken Sie zerO/CFM. nun wird die nullprobenmessung durchgeführt. -
Seite 24: Messung P6 - Brom
alternativ warten sie 2’30’’ und drücken (• sie reAD/ /TIMer. in beiden fällen erscheint das symbol “messschema” und eine messung wird durchgeführt.) • Nach wenigen Augenblicken erscheint das messergebnis iod in mg/l im Display. InTerFerenzen können auftreten bei anwesenheit von: brom, iod ozon oxidierenden mangan- und chromverbindungen bei Wasserhärten >... - Seite 25 • Nehmen Sie Sie die Nullprobe wieder aus dem messchacht und geben sie den inhalt eines beutels HI 93716-0 zur probe hinzu. schrauben sie den küvettendeckel 10ml wieder auf und schütteln sie die probe 20 sekunden lang bis sich das reagenz löst. •...
-
Seite 26: Messung P7 - Eisen (Niedrig)
MeSSUnG P7 - eISen (nIeDrIG) 30" • Befüllen Sie einen graduierten Messzylinder bis zur 25 ml markierung mit deionisiertem Wasser. • Geben Sie den Inhalt eines Beutels HI 93746-0 tptz-reagenz hinzu. verschließen sie den zylinder und schütteln sie ihn stark für 30 sekunden. Dieses ist die blinDprobe. • Befüllen Sie die Küvette mit Probe bis zur 10 ml markierung und schrauben sie den küvettendeckel auf. - Seite 27 • Setzen Sie diese Küvette in den Küvettenschacht. Drehen sie die küvette solange bis sie im messschacht einrastet. • Mit 3 sekündigen Tastendruck reAD/ / TIMer wird der countdowntimer gestartet an dessen ende (00:00) die messung erfolgt. alternativ warten sie 30 sekunden und (• drücken sie reAD/ /TIMer. in beiden 30”...
-
Seite 28: Durchführung Einer Validierung
Durchführung einer valiDierung führen sie eine validierung durch, um festzustellen ob das photometer korrekt kalibriert ist. hinweis: führen sie eine validierung oder kalibrierung stets mit hanna cal check tm stanDarDs und bei temperaturen zwischen 18-25°c durch. • Schalten Sie das Photometer mittels On/ OFF-taste ein. • Das Gerät ist bereit, wenn ein kurzer signalton ertönt und im Display striche angezeigt werden. -
Seite 29: Durchführung Einer Kalibrierung
erscheint ein anderer Wert ausserhalb des toleranzbereiches, prüfen sie die küvette auf verschmutzungen (fingerabdrücke). ansonsten wird empfohlen, das photometer zu kalibrieren Durchführung einer kalibrierung hinweis: Die kalibrierung kann jederzeit durch drücken von cal check oder der on/off-taste unterbrochen werden. Warnung: führen sie eine validierung oder kalibrierung stets mit hanna cal check tm stanDarDs und bei temperaturen zwischen 18-25°c durch. - Seite 30 • Setzen Sie nun die korrespondierende CAL HI 96710 HI 96718 CHeCK -standardkuvette b in den messschacht ein: HI 96722 HI 96701 ph: b, HI 96710-11, freies chlor: b, HI 96701-11 gesamtchlor: b, HI 96711-11, cyanursäure: b, HI 96711 HI 96746 HI 96722-11, iod: b, HI 96718-11, brom: b, HI HI 96716 96716-11, eisen lr: b, HI 96746-11...
- Seite 31 • Drücken Sie Messbereich/GLP/ um den gewünschten monat anzuzeigen (01-12). Wird die taste gedrückt gehalten, steigt das monatsdatum automatisch. • Um den gewünschten Monat zu setzen, drücken sie zerO/CFM oder reAD/ /TIMer. Jetzt blinkt der tag. • Drücken Sie Messbereich/GLP/ um den gewünschten tag anzuzeigen (01-31). Wird die taste gedrückt gehalten, steigt das tagesdatum automatisch.
-
Seite 32: Glp
im glp-modus kann das Datum der letzten kalibrierung eingesehen und die Werkskalibrierung wiederhergestellt werden. DATUM Der LeTzTen KALIbrIerUnG anzeigen des kalibrierdatums: • Messbereich/GLP/ startet den g l p - m o d u s . i m h a u p t d i s p l a y erscheinen kalibriermonat und - tag, im sekundärdisplay das kalibrierjahr. -
Seite 33: Batteriemanagement
batteriemanagement zum schonen der batterie schaltet das gerät nach 10 minuten messpause im messmodus und nach einer stunde im kalibriermodus ab. falls vor dem automatischen abschalten ein gültiger messwert im Display angezeigt wurde, erscheint dieser Wert nach erneutem einschalten in der anzeige. Wenn “zero” blinkt, muss ein neuer nullabgleich erfolgen. -
Seite 34: Reagenzien-Sets
zubehör reAGenzIen-SeTS HI 93701-01 reagenzien für 100 messungen freies chlor HI 93701-03 reagenzien für 300 messungen freies chlor HI 93710-01 reagenzien für 100 messungen ph-Wert HI 93710-03 reagenzien für 300 messungen ph-Wert HI 93711-01 reagenzien für 100 messungen gesamtchlor HI 93711-03 reagenzien für 300 messungen gesamtchlor HI 93716-01 reagenzien für 100 messungen brom... -
Seite 35: Garantie
Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen tel.: 07305 3579 100...
