Inhaltszusammenfassung für Hanna Instruments HI96800

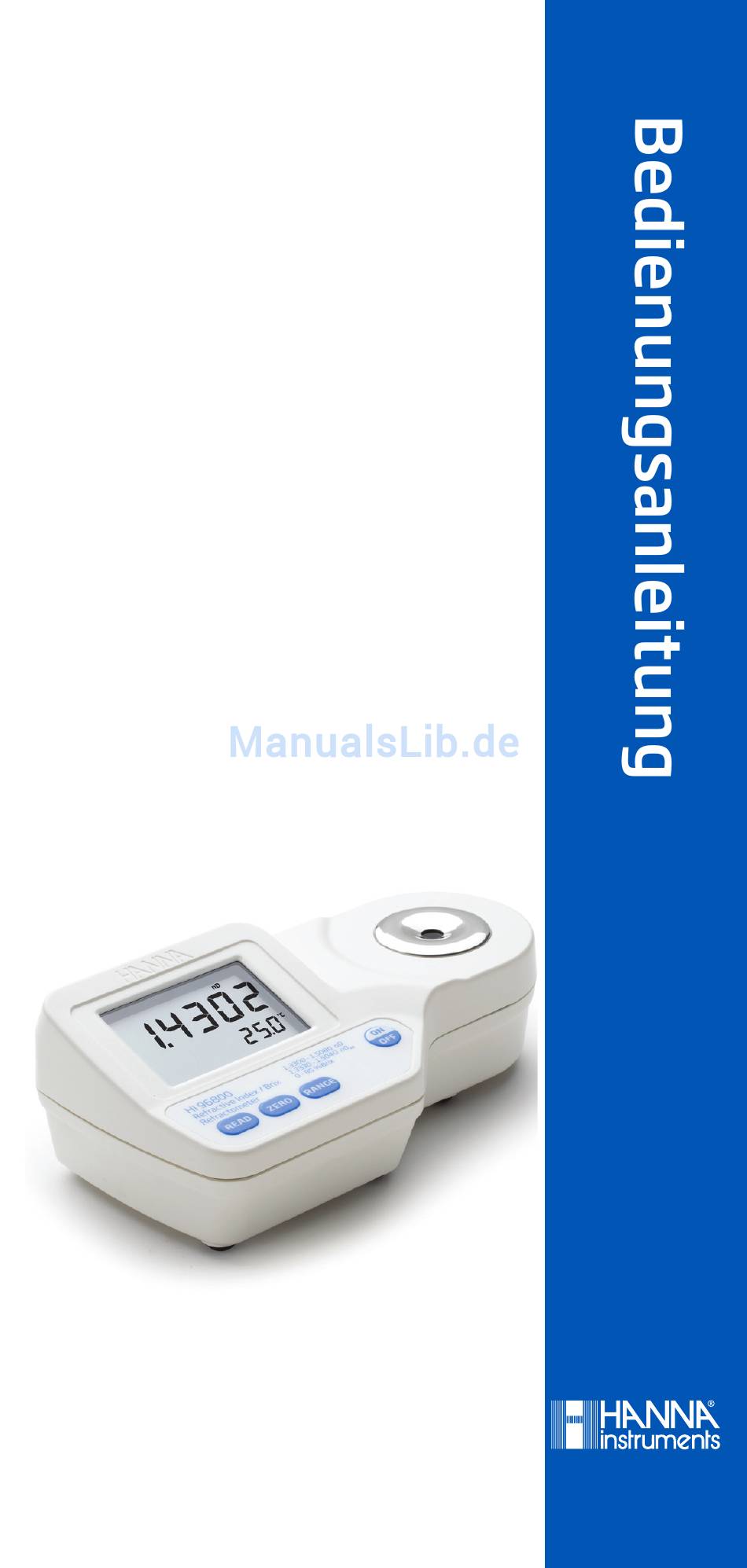

- Seite 1 HI96800 Refraktometer für Brechungsindex und Brix-Bestimmung...
- Seite 2 Sehr geehrter Kunde, danke, dass Sie sich für ein Produkt von Hanna instruments entschieden haben. Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Die Anleitung gibt Ihnen die nötigen Informationen, um das Gerät korrekt zu benutzen.
- Seite 3 Auspacken und Hinweise ........Allgemeine Beschreibung ........Technische Spezifikationen ......Messprinzip .............. Funktionsbeschreibung ........Anzeige ..............Messrichtlinien ............Kalibrierung .............. Messung ..............Messeinheiten ............Temperatureinheiten........... Brix-/ Sacharose-Standardlösung ....Batteriewechsel ............. Fehlermeldungen ..........Zubehör ..............
- Seite 4 Geräten, die Sie in der Nähe benutzen, zu lnterferenzen kommen. Jegliche Veränderungen, die der Benutzer an dem Gerät vornimmt, können die EMV-Leistung verringern und führen zum Erlöschen der Garantie. HI96800 Refraktometer wird geliefert mit: • 9 V Baterrie • Bedienungsanleitung •...
- Seite 5 Wasser vorgenommen werden. Das Gerät misst in Sekundenschnelle den Brechungsindex der Probe und wandelt ihn eventuell in Konzentrationseinheiten (% Brix) um. Das digitale Refraktometer HI96800 vermeidet die Ungewissheit mechanischer Refraktometer. Es ist tragbar und somit auch für Feldmessungen geeignet.
- Seite 6 nD: 1.3300 bis 1.5080 : 1.3330 bis 1.5040 Messbereich % Brix: 0.0 bis 85.0 Temperatur: 0.0 bis 80.0 °C (32.0 bis 176.0 °F) nD: 0.0001 : 0.0001 Auflösung % Brix: 0.1 Temperatur: 0.1 °C nD: ±0.0005 : ±0.0005 Genauigkeit % Brix: ±0.2 Temperatur: ±0.3 °C (±0.5 °F) Temperatur- Automatisch zwischen...
- Seite 7 θ θ kritisch kritisch kritisch Beim HI96800 geht das Licht von einer LED durch ein Prisma, welches mit der Probe in Kontakt ist. Ein Bildsensor bestimmt den kritischen Winkel, bei dem sich das Licht nicht mehr durch die Probe bricht.
-
Seite 8: Ansicht Von Oben

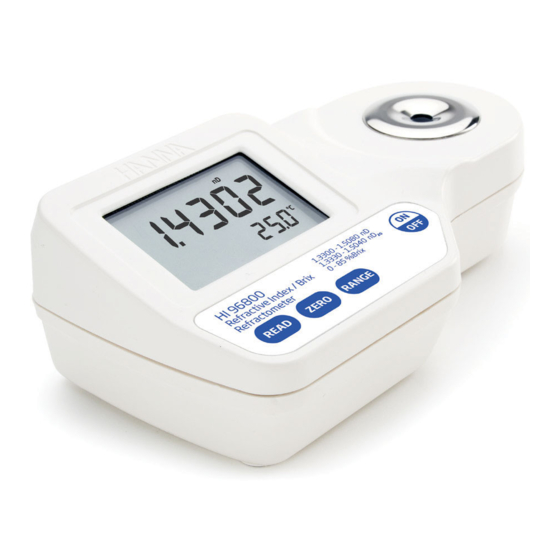

Ansicht von oben 1. Display (LCD) 2. Nebenanzeige 3. Hauptanzeige 4. Read Taste (Messung durch Bediener) 5. Zero Taste (Kalibrierung durch Bediener) 6. Range Taste (Auswahl der Messeinheiten) 7. ON/OFF (An/Aus) 8. Edelstahlprobenwanne und Prisma Ansicht von unten 9. Batteriefachdeckel 10. - Seite 9 1. Batterie (blinkt bei schwacher Batterieladung) 2. Hauptanzeige (zeigt Messergebnisse und Fehlermeldungen an) 3. Symbol zeigt an, dass ein Messvorgang durchgeführt wird 4. SETUP: Symbol für Werkskalibrierung 5. Symbol für Kalibrierung 6. Messeinheit 7. Automatische Temperaturkompensation (blinkt, wenn die Temperatur ausserhalb von 10-40°C ist) 8.
- Seite 10 • Behandeln Sie das Gerät vorsichtig. Lassen Sie es nicht fallen. • Tauchen Sie das Gerät nicht in Wasser ein. • Sorgen Sie dafür, dass das Gerät mit Ausnahme der Probenwanne über dem Prisma vor Spritzwasser geschützt ist. • Verwenden Sie keine Lösungen, die das Gerät oder das Prisma beschädigen könnten.
- Seite 11 Die Kalibrierung sollte täglich durchgeführt werden bevor Messungen erfolgen. Wenn sich die Umgebungsverhältnisse verändern, eine grössere Messreihe gemessen wird oder die Batterie gewechselt wird, sollte die Kalibrierung wiederholt werden. 1. Drücken Sie ON/OFF (nicht gedrückt halten). Es erscheinen kurz zwei Testbildschirme; ein LCD Segement gefolgt von der noch übrigen Batterielebensdauer in %.
- Seite 12 Überprüfen Sie vor der Vornahme von Messungen, dass das Gerät kalibriert wurde. 1. Reinigen Sie die Prismaoberfläche am Boden der Probenwanne. 2. Tropfen Sie mit Plastikpipetten die Probe auf die Prismaoberfläche. Füllen Sie die Wanne vollständig. Hinweis: Falls die Probentemperatur sich stark von der Gerätetemperatur unterscheidet, warten Sie ca.
- Seite 13 Drücken Sie die RANGE Taste um die Messeinheiten auszuwählen. Mit jedem Tastendruck schaltet das Refraktometer zu einer anderen Einheit. Die ausgewählte Messeinheit wird auf dem Display angezeigt: “nd” steht für Brechungsindex “nd20” steht für Brechungsindex mit Temperatur- kompensierung, bezogen auf Sacharose bei 20°C “bri”...
- Seite 14 Die Temperaturmesseinheit kann wie folgt von Celsius in Fahrenheit (oder umgekehrt) geändert werden. 1. Halten Sie die ON/OFF Taste ca. 15 Sekunden lang gedrückt. Im Display erscheint zuerst der Bildschirm mit allen Segmenten. Dann zeigt die Hauptanzeige die Modellnummer und die Nebenanzeige die Versionsnummer an.
- Seite 15 Zur allgemeinen Genauigkeitsprüfung des Refraktometers HI96800 ist die zertifizierte Standardlösung HI4020-11 mit einem Wert von 50% Brix bestimmt. Wenn Sie zusätzlich eine Kontrollmessung auf einem anderen Konzentrationsniveau benötigen, können Sie eine Brix-Lösung herstellen. Diese sollte temperiert auf 20°C gemessen werden.
- Seite 16 Zum Wechseln der Batterie muss wie folgt vorgegangen werden: • Schalten Sie das Gerät mit der ON/OFF Taste aus. • Drehen Sie das Gerät um und entfernen Sie den Batteriefachdeckel, in dem Sie ihn entgegen dem Uhrzeigersinn drehen. • Entnehmen Sie die Batterie. •...
-
Seite 17: Display Beschreigung
Fehler Display Beschreigung Allgemeiner Fehler. Überprüfen Sie die Stromversorgung. Falls das Gerät weiterhin diesen Fehler meldet, wenden Sie sich an Hanna Service.. LO obere Der Messwert ist niedriger als Anzeige der 0% Brixstandard, der für die Gerätekalibrierung verwendet wurde. HI obere Probe überschreitet den maximalen Anzeige Messbereich. - Seite 18 Artikel Beschreibung HI4020-11 50% Brix Standardlösung, 10 mL HI740157P Kunststoffpipette (20 St.) HI740029P 9V Batterien (10 St.
-
Seite 19: Garantie
Wenn Sie Service wünschen, wenden Sie sich bitte an Ihren Händler, bei dem Sie das Gerät gekauft haben, oder an die lokale Hanna Instruments Niederlassung. Bei Garantieanspruch geben Sie Modellnummer, Seriennummer, Kaufdatum und Art des Ausfalls an und schicken Sie das Gerät nach Absprache an:... - Seite 20 Hanna Instruments Inc. Highland Industrial Park 584 Park East Drive Woonsocket, RI 02895 USA www.hannainst.com Niederlassung in der Schweiz Hanna Instruments Switzerland AG Wassergrabe 14 CH-6210 Sursee Tel. +41 41 925 66 46 Fax. +41 41 925 66 40 info@hannainst.ch Version 11/2017...
