Inhaltszusammenfassung für Hanna Instruments HI96841

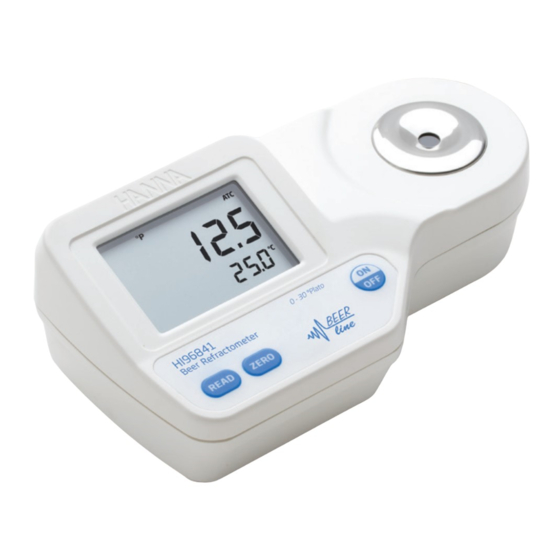

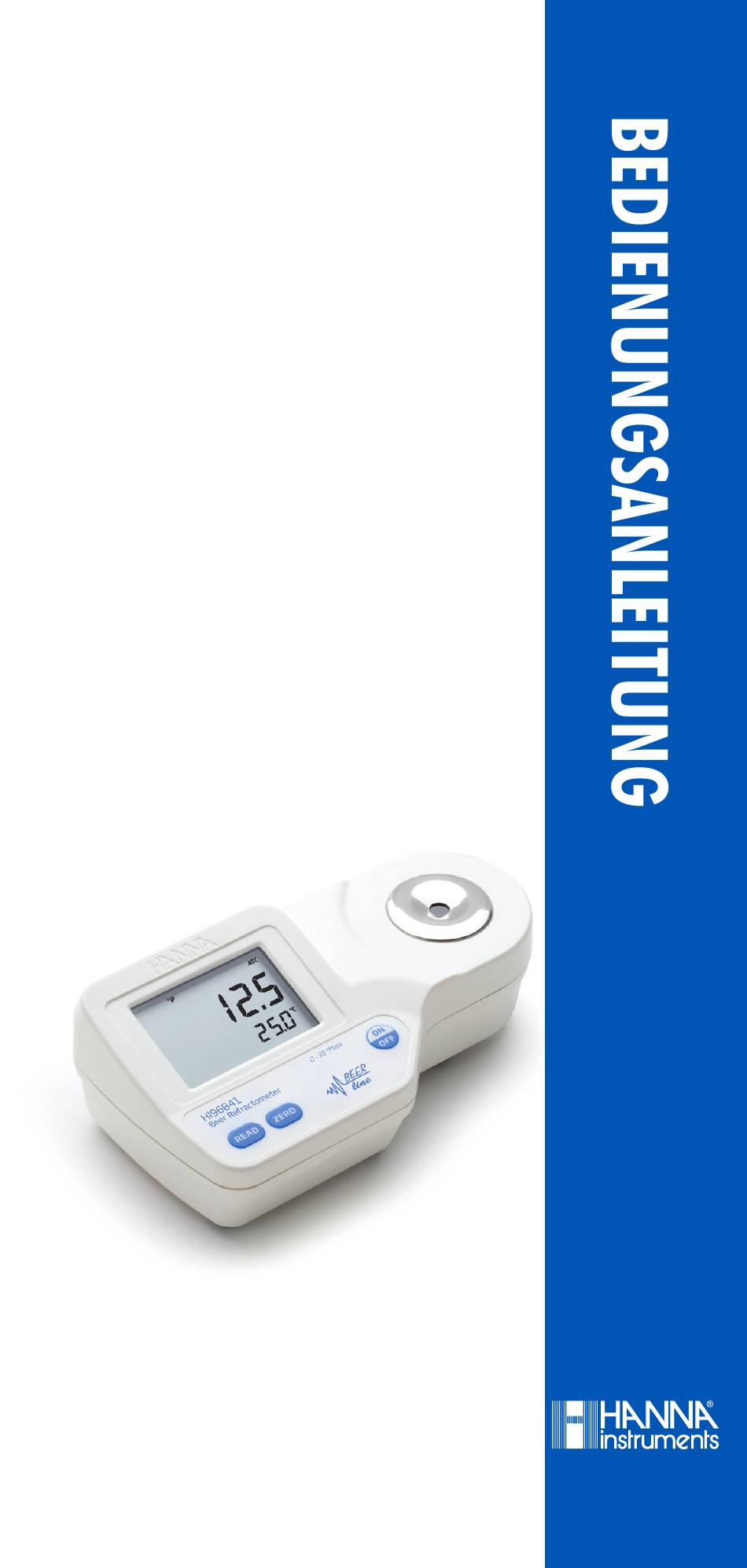

- Seite 1 HI96841 Digitales Refraktometer für die Bierherstellung...
- Seite 2 Wenn Sie weitere technische Informationen benötigen, zögern Sie nicht, uns eine E-Mail an info@hannainst.de zu senden oder besuchen Sie unsere Internetseite www. hannainst.de. Alle Rechte vorbehalten. Reproduktion, auch in Auszügen, ohne ausdrückliche Erlaubnis des Urhebers, Hanna Instruments Inc., Woon- socket, Rhode Island, 02895, USA, verboten.
-
Seite 3: Inhaltsverzeichnis
1. Überprüfung der Lieferung ...........4 2. Beschreibung ..............4 3. Technische Daten ..............5 4. Funktionsprinzip ..............6 5. Funktionsbeschreibung ............8 6. Allgemeine Hinweise ............10 7. Kalibrierung ..............11 8. Messung ................13 9. Überprüfung des Geräts mit einer %Brix-Standardlösung ..14 10. Temperatureinheit einstellen ..........15 11. -
Seite 4: Überprüfung Der Lieferung
• Kunststoffpipette • Qualitätszertifikat Hinweis: Wir empfehlen, die Originalverpackung aufzuheben, bis Sie sicher sind, dass Gerät und Zubehör einwandfrei funktionieren. Im Falle einer Rücksendung an Hanna Instruments ist das Gerät in seiner Originalverpackung am Besten geschützt. 2. BESCHREIBUNG 2.1 BESTIMMUNGSGEMÄSSER GEBRAUCH... -
Seite 5: Technische Daten
3. TECHNISCHE DATEN 0,0 bis 30,0 °Plato / 0,0 bis 80,0 °C (32,0 bis Messbereich 176,0 °F) Auflösung 0,1 °Plato / 0,1 °C (0,1 °F) Genauigkeit ± 0,2 °Plato / ± 0,3 °C (±0,5 °F) Temperaturkompen- Automatisch zwischen 10,0 and 40,0 °C sation (50,0 - 104,0 °F) Messzeit... -
Seite 6: Funktionsprinzip
4. FUNKTIONSPRINZIP Die Berechnung des Messwerts in °Plato erfolgt durch die Bestimmung des Brechungsindexes der auf das Prisma des Refraktometers aufgetrage- nen Lösung. Der Brechungsindex ist eine optische Eigenschaft eines Materials, z.B. einer Lösung und der in ihr gelösten Partikel. Er ist definiert als das Ver- hältnis der Lichtgeschwindigkeit im luftleeren Raum zu der Geschwindig- keit mit der Licht durch das Material dringt. - Seite 7 Linse Schatten Sensor Beim HI96841 wird das Licht einer LED durch ein Prisma mit bekanntem Brechungsindex geleitet. Das Prisma wird mit der Probenflüssigkeit be- deckt. Ein Sensor ermittelt den kritischen Winkel, bei dem das Licht an der Grenze vom Prisma zur Probe nicht mehr gebrochen, sondern vollständig reflektiert wird.
-
Seite 8: Funktionsbeschreibung
5. FUNKTIONSBESCHREIBUNG 5.1 AUFSICHT (1) Liquid Crystal Display (LCD) (2) Sekundäre Anzeige (3) Primäre Anzeige (4) READ -Taste (Messung) (5) ZERO -Taste (Kalibrierung) (6) ON / OFF (EIN/AUS) (7) Messzelle, bestehend aus Edelstahlring und Prisma 5.2 UNTERSEITE 8. Batteriefachdeckel 9. Batteriefach... - Seite 9 5.3 ANZEIGE (1) Batteriesymbol (blinkt bei niedrigem Batterieladestand) (2) Primäre Anzeige (zeigt Messwert oder Fehlermeldungen an) (3) Symbol für laufende Messung (4) SETUP: Symbol für Werkskalibrierung (5) CAL: Symbol für Kalibrierung (6) Maßeinheit (7) Symbol für Automatische Temperaturkompensation (8) (blinkt wenn die Temperatur außerhalb 10,0 bis 40,0 °C / 50,0 bis 104,0 °F liegt) (9) Temperatureinheit (10) Sekundäre Anzeige (zeigt den Temperaturwert, blinkt außerhalb des...
-
Seite 10: Allgemeine Hinweise
6. ALLGEMEINE HINWEISE • Gerät mit Sorgfalt verwenden. Nicht fallen lassen. • Gerät nicht in Wasser eintauchen. • Gerät nicht mit Wasser besprühen oder benetzen, ausgenommen des Edelstahlrings der Messzelle. • Das Gerät ist zur Messung des Zuckergehalts der Stammwürze vorgesehen. -
Seite 11: Kalibrierung
7. KALIBRIERUNG Die Kalibrierung sollte mindestens einmal täglich erfolgen. Außerdem ist eine Kalibrierung erforderlich: • Vor einer Messung • Nach einem Batteriewechsel • Zwischen mehreren, umfangreichen Messserien • Bei Änderungen der Umgebungsbedingungen seit der letzten Kalibrierung ON/OFF-Taste drücken und loslassen. Es werden zunächst alle LCD-Segmente, dann die verbleibende Batterielebensdauer eingeblendet. - Seite 12 Das zur Kalibrierung verwendete Wasser ohne zu reiben mit einem saugfähigen Tuch aufnehmen. Dabei darauf achten, das Prisma nicht zu zerkratzen. Die Oberfläche muss vor einer Messung vollständig trocken sein. Das Gerät ist jetzt zur Messung bereit. Hinweis: Die Kalibrierung bleibt auch nach Ausschalten des Geräts erhalten.
-
Seite 13: Messung
8. MESSUNG Hinweis: Vor einer Messung muss das Gerät kalibriert sein. Sicherstellen, dass Prisma und Edelstahl- ring der Messzelle vollständig trocken und sauber sind. Messzelle ggf. mit deionisiertem oder destilliertem Wasser aus einer Kunststoffpipette spülen und Flüssigkeit ohne zu reiben mit einem saugfähigen Tuch aufnehmen. -
Seite 14: Überprüfung Des Geräts Mit Einer %Brix-Standardlösung
Messwert mit dem %Brix-Wert der Lösung abgleichen (z.B. über eine Umrechnungstabelle). Wenn Ungenauigkeiten des Messwerts auftreten, Prisma mit Alkohol und einem sauberen, weichen und fusselfreien Tuch vorsichtig reinigen. Danach Gerät neu kalibrieren und Messung mit neuem Standard wiederholen. Bei größeren und anhaltenden Ungenauigkeiten Hanna Instruments Kundendienst kontaktieren. -
Seite 15: Temperatureinheit Einstellen
10. TEMPERATUREINHEIT EINSTELLEN Um die Temperatureinheit von °C zu °F (oder umgekehrt) zu ändern: ON/OFF -Taste für ca. 15 Sekunden gedrückt halten. Das LCD zeigt für kurze Zeit alle Anzeigesegmente an. Danach werden die Seriennummer und die Versionsnummer angezeigt. Halten Sie die ON/OFF -Taste weiter gedrückt und drücken sie die ZERO -Taste. -
Seite 16: Batteriewechsel
11. BATTERIEWECHSEL Gerät ausschalten. Den Batteriefachdeckel an der Geräteunterseite gegen den Uhr- zeigersinn drehen und öffnen. Verbrauchte Batterie entnehmen. Neue 9-V-Batterie einsetzen. Auf korrekte Polarität achten. Batteriefachdeckel schließen und im Uhrzeigersinn festdrehen. -
Seite 17: Fehlermeldungen
12. FEHLERMELDUNGEN Fehlercode Beschreibung “Err“ Allgemeiner Fehler. Gerät aus- und wieder einschalten. Wenn der Fehler bestehen bleibt, Hanna Instruments Kundendienst kontaktieren. “LO“ Primär- Dier Messwert liegt unterhalb des Mess- anzeige bereichs. “HI“ Primär- Der Messwert liegt oberhalb des Mess- anzeige bereichs. -
Seite 18: Zubehör
13. ZUBEHÖR Artikelnummer Beschreibung HI4020-11 50% Brix Standard, 10 mL HI740157P Kunststoffpipette (20 Stck.) HI740029P 9-V-Batterie (10 Stck.) - Seite 19 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung ge- stattet. Hanna instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken...
- Seite 20 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B_HI96841_2019_03_28...
