1

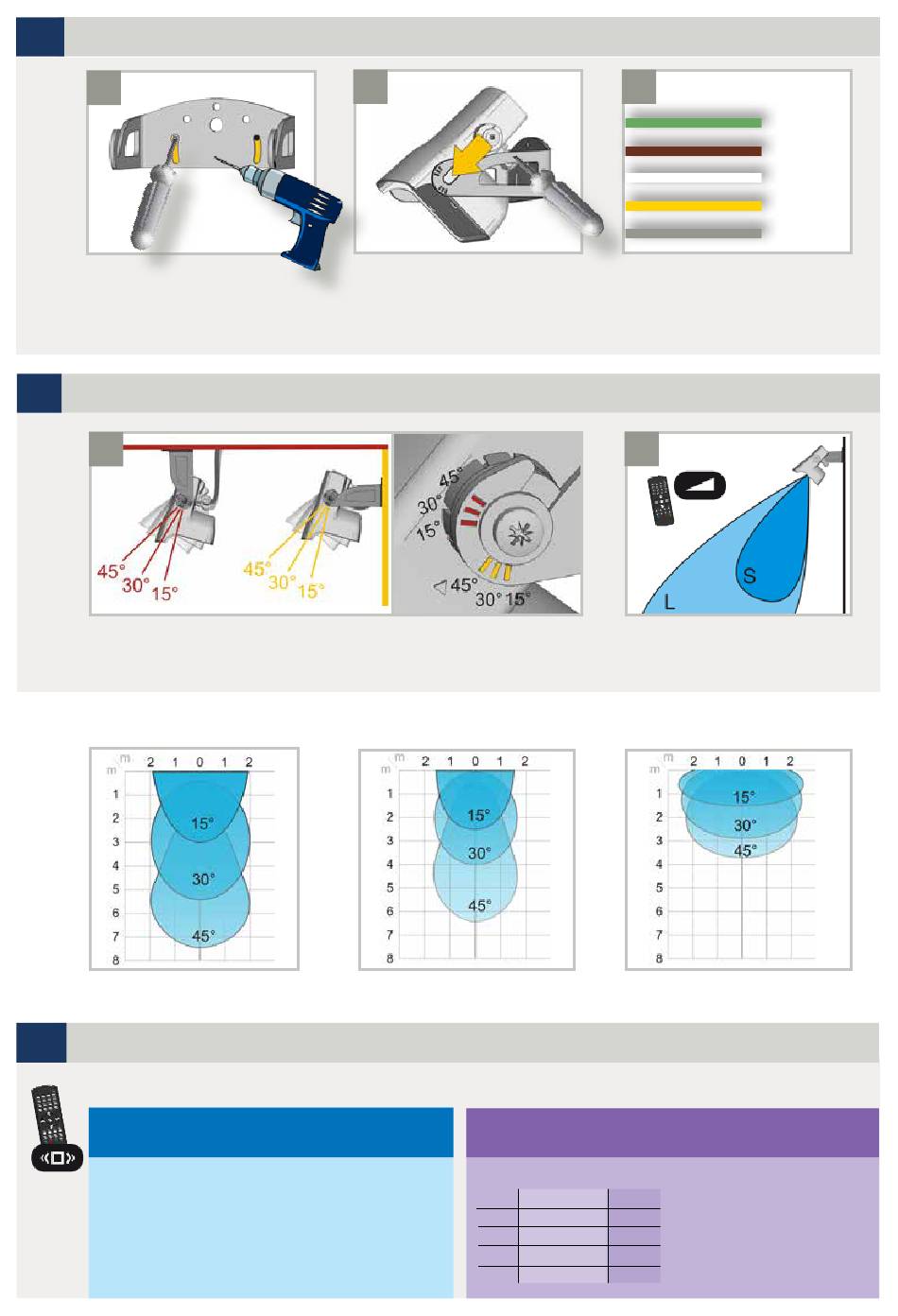

MONTAGE & VERKABELUNG
1
Die Halterung vom
Sensor entfernen. 2 Löcher
bohren. Die Halterung
festschrauben.
2
EINSTELLUNGEN ERFASSUNGSFELD
1
Den Winkel des Sensors einstellen um das Erfassungsfeld korrekt zu
positionieren.
FALCON
Montagehöhe: 5 m
Alle Erfassungsfeldabmessungen wurden bei Optimalbedingungen und einer Feldgröße 9 gemessen.
3
ERFASSUNGSFILTER
Den für die Anwendung passenden Erfassungsfilter anhand der Fernbedienung oder der Drucktaster einstellen:
Erfassung aller Objekte
(Fußgänger und Paralellverkehr werden erfasst)
1 = kein spezieller Filter
1-6
2 = Filter gegen Störungen
(empfohlen bei Vibrationen, Regen usw.)
FALCON
2
Den Sensor auf die Halterung
schieben und beide Schrauben
fest andrehen.
DECKE
WAND
FALCON
Montagehöhe: 3,5 m
(AUSBLENDUNGSMODUS)
Erfassung von Fahrzeugen die sich dem Sensor nähern*
(Fußgänger und Paralellverkehr werden nicht erfasst + Filter gegen Störungen)
Wertempfehlungen gemäß Winkel und Montagehöhe:
15°
30°
45°
+45°
* Der Fahrzeugserfassungsfilter erhöht die Reaktionszeit des Sensors.
3
GN
BN
WH
YE
GY
Die Drähte an die Türsteuerung
anschliessen.
2
0-9
Die Feldgröße anhand der
Fernbedienung oder Drucktaster
einstellen.
FALCON XL
Montagehöhe: 2,5 m
7 m - 3.5 m
2.5 m
Immer überprüfen ob der Wert
für die Anwendung geeignet ist.
3
3
Objektgröße und -art können
4
4
die Erfassung beinflussen.
5
4
6
5
XL
12-24 V
AC-DC
COM
NO
NC
