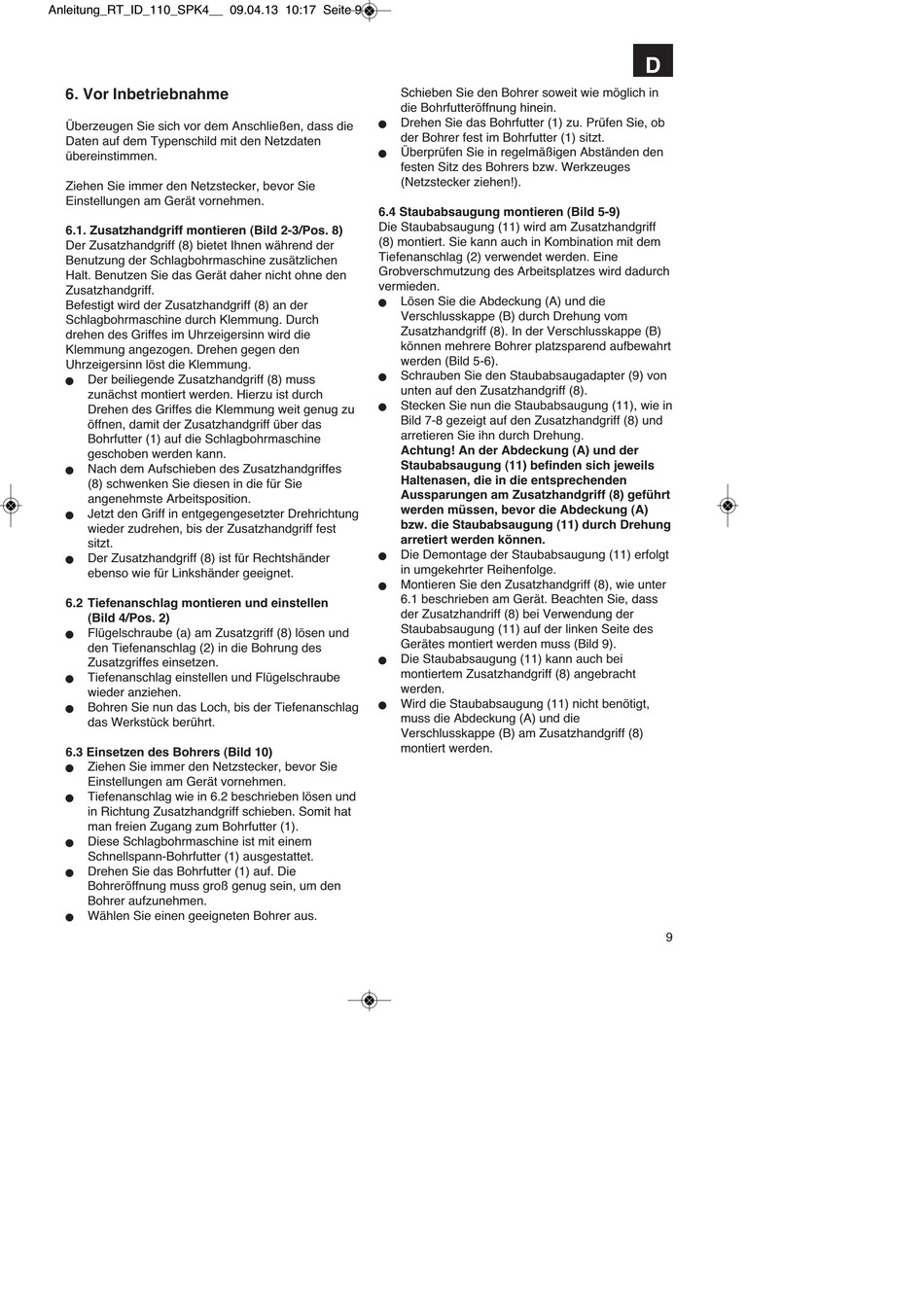

6. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
6.1. Zusatzhandgriff montieren (Bild 2-3/Pos. 8)
Der Zusatzhandgriff (8) bietet Ihnen während der
Benutzung der Schlagbohrmaschine zusätzlichen
Halt. Benutzen Sie das Gerät daher nicht ohne den
Zusatzhandgriff.
Befestigt wird der Zusatzhandgriff (8) an der
Schlagbohrmaschine durch Klemmung. Durch
drehen des Griffes im Uhrzeigersinn wird die
Klemmung angezogen. Drehen gegen den
Uhrzeigersinn löst die Klemmung.
Der beiliegende Zusatzhandgriff (8) muss
n
zunächst montiert werden. Hierzu ist durch
Drehen des Griffes die Klemmung weit genug zu
öffnen, damit der Zusatzhandgriff über das
Bohrfutter (1) auf die Schlagbohrmaschine
geschoben werden kann.
Nach dem Aufschieben des Zusatzhandgriffes
n
(8) schwenken Sie diesen in die für Sie
angenehmste Arbeitsposition.
Jetzt den Griff in entgegengesetzter Drehrichtung
n
wieder zudrehen, bis der Zusatzhandgriff fest
sitzt.
Der Zusatzhandgriff (8) ist für Rechtshänder
n
ebenso wie für Linkshänder geeignet.
6.2 Tiefenanschlag montieren und einstellen
(Bild 4/Pos. 2)
Flügelschraube (a) am Zusatzgriff (8) lösen und
n
den Tiefenanschlag (2) in die Bohrung des
Zusatzgriffes einsetzen.
Tiefenanschlag einstellen und Flügelschraube
n
wieder anziehen.
Bohren Sie nun das Loch, bis der Tiefenanschlag
n
das Werkstück berührt.
6.3 Einsetzen des Bohrers (Bild 10)
Ziehen Sie immer den Netzstecker, bevor Sie
n
Einstellungen am Gerät vornehmen.
Tiefenanschlag wie in 6.2 beschrieben lösen und
n
in Richtung Zusatzhandgriff schieben. Somit hat
man freien Zugang zum Bohrfutter (1).
Diese Schlagbohrmaschine ist mit einem
n
Schnellspann-Bohrfutter (1) ausgestattet.
Drehen Sie das Bohrfutter (1) auf. Die
n
Bohreröffnung muss groß genug sein, um den
Bohrer aufzunehmen.
Wählen Sie einen geeigneten Bohrer aus.
n
Schieben Sie den Bohrer soweit wie möglich in
die Bohrfutteröffnung hinein.
Drehen Sie das Bohrfutter (1) zu. Prüfen Sie, ob
n
der Bohrer fest im Bohrfutter (1) sitzt.
Überprüfen Sie in regelmäßigen Abständen den
n
festen Sitz des Bohrers bzw. Werkzeuges
(Netzstecker ziehen!).
6.4 Staubabsaugung montieren (Bild 5-9)
Die Staubabsaugung (11) wird am Zusatzhandgriff
(8) montiert. Sie kann auch in Kombination mit dem
Tiefenanschlag (2) verwendet werden. Eine
Grobverschmutzung des Arbeitsplatzes wird dadurch
vermieden.
Lösen Sie die Abdeckung (A) und die
n
Verschlusskappe (B) durch Drehung vom
Zusatzhandgriff (8). In der Verschlusskappe (B)
können mehrere Bohrer platzsparend aufbewahrt
werden (Bild 5-6).
Schrauben Sie den Staubabsaugadapter (9) von
n
unten auf den Zusatzhandgriff (8).
Stecken Sie nun die Staubabsaugung (11), wie in
n
Bild 7-8 gezeigt auf den Zusatzhandgriff (8) und
arretieren Sie ihn durch Drehung.
Achtung! An der Abdeckung (A) und der
Staubabsaugung (11) befinden sich jeweils
Haltenasen, die in die entsprechenden
Aussparungen am Zusatzhandgriff (8) geführt
werden müssen, bevor die Abdeckung (A)
bzw. die Staubabsaugung (11) durch Drehung
arretiert werden können.
Die Demontage der Staubabsaugung (11) erfolgt
n
in umgekehrter Reihenfolge.
Montieren Sie den Zusatzhandgriff (8), wie unter
n
6.1 beschrieben am Gerät. Beachten Sie, dass
der Zusatzhandriff (8) bei Verwendung der
Staubabsaugung (11) auf der linken Seite des
Gerätes montiert werden muss (Bild 9).
Die Staubabsaugung (11) kann auch bei
n
montiertem Zusatzhandgriff (8) angebracht
werden.
Wird die Staubabsaugung (11) nicht benötigt,
n
muss die Abdeckung (A) und die
Verschlusskappe (B) am Zusatzhandgriff (8)
montiert werden.
