5.0 Consigne d'installation

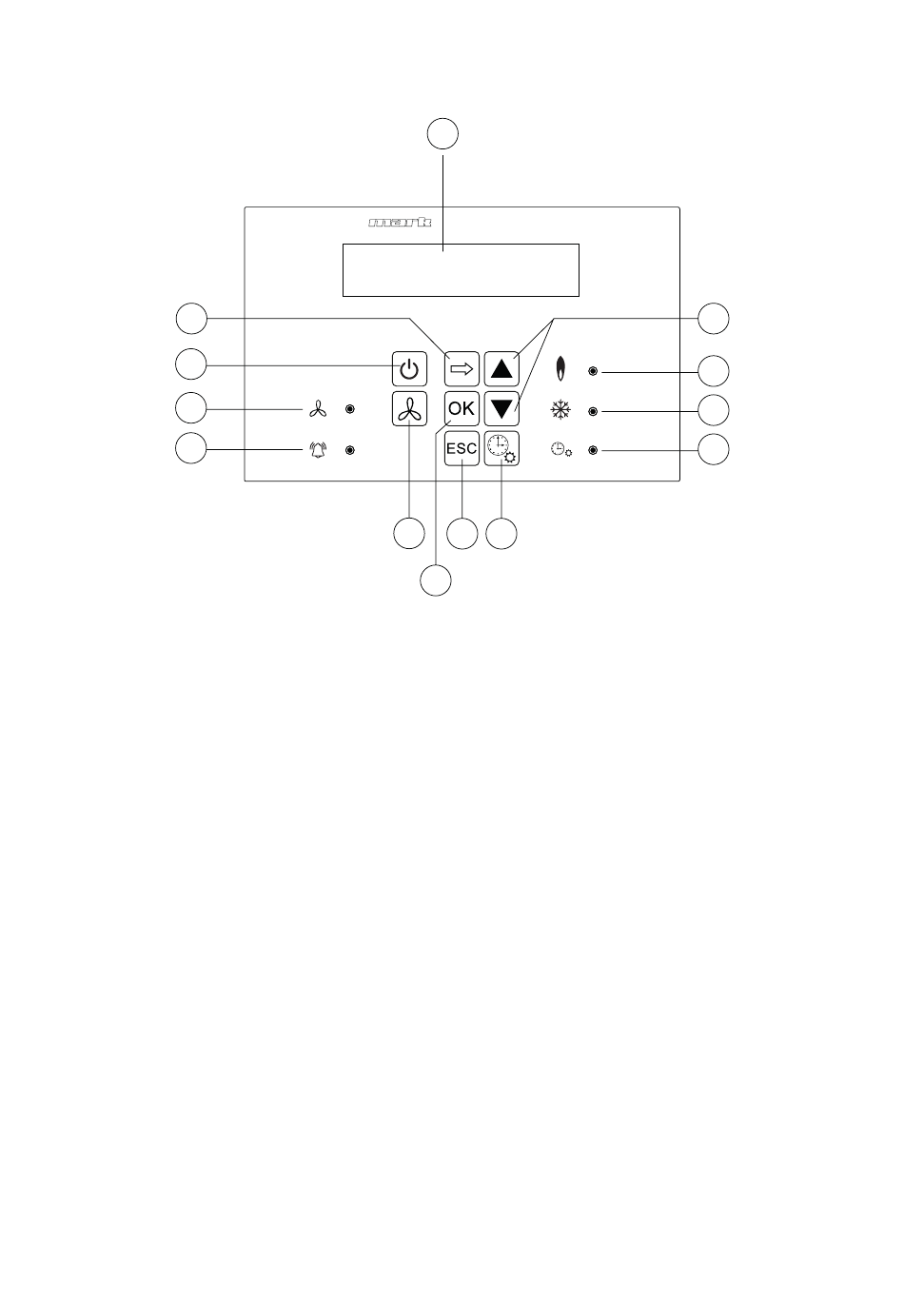

5.1 Explication des boutons poussoirs et des LEDs

F
D
B
C
A - Affichage éclairé (voir également 5.2)
B - LED, allumée lorsque le ventilateur est en marche
C - La LED s'allume en cas de panne
D - Bouton poussoir pour activer le chauffage/refroidissement
E - Ventilateur continu (applicable uniquement aux unités alimentées en eau)
F - Bouton poussoir pour activer le menu utilisateur ou pour aller au chiffre suivant.
G - Bouton poussoir pour confirmer un choix/une modification effectué(e) ou pour aller vers
l'article suivant du menu.
H - Bouton poussoir pour quitter le menu ou le paramétrage sans effectuer de modification.
I - Bouton poussoir + – pour modifier un paramètre.
J - Bouton poussoir pour mettre en/hors service la minuterie supplémentaire.
K - LED, allumée lorsqu'il y a une demande de chaleur en mode chauffage.
L - LED, allumée lorsqu'il y a une demande de refroidissement en mode refroidissement.
M - La LED s'allume lorsque la fonction minuterie supplémentaire est enclenchée.
44
A
PinTherm Mistral
0629110
LU 08:01 18ºC
JOUR X:060
E
H J
G
I
K
L
M
