3.0 Installation de l'appareil

3.1 Généralités
Après le déballage, vérifier que le RJ402, le PinTherm Connect et les capteurs fournis ne sont pas
endommagés. Vérifiez que le type/modèle et la tension électrique sont corrects et que tout est
complet.

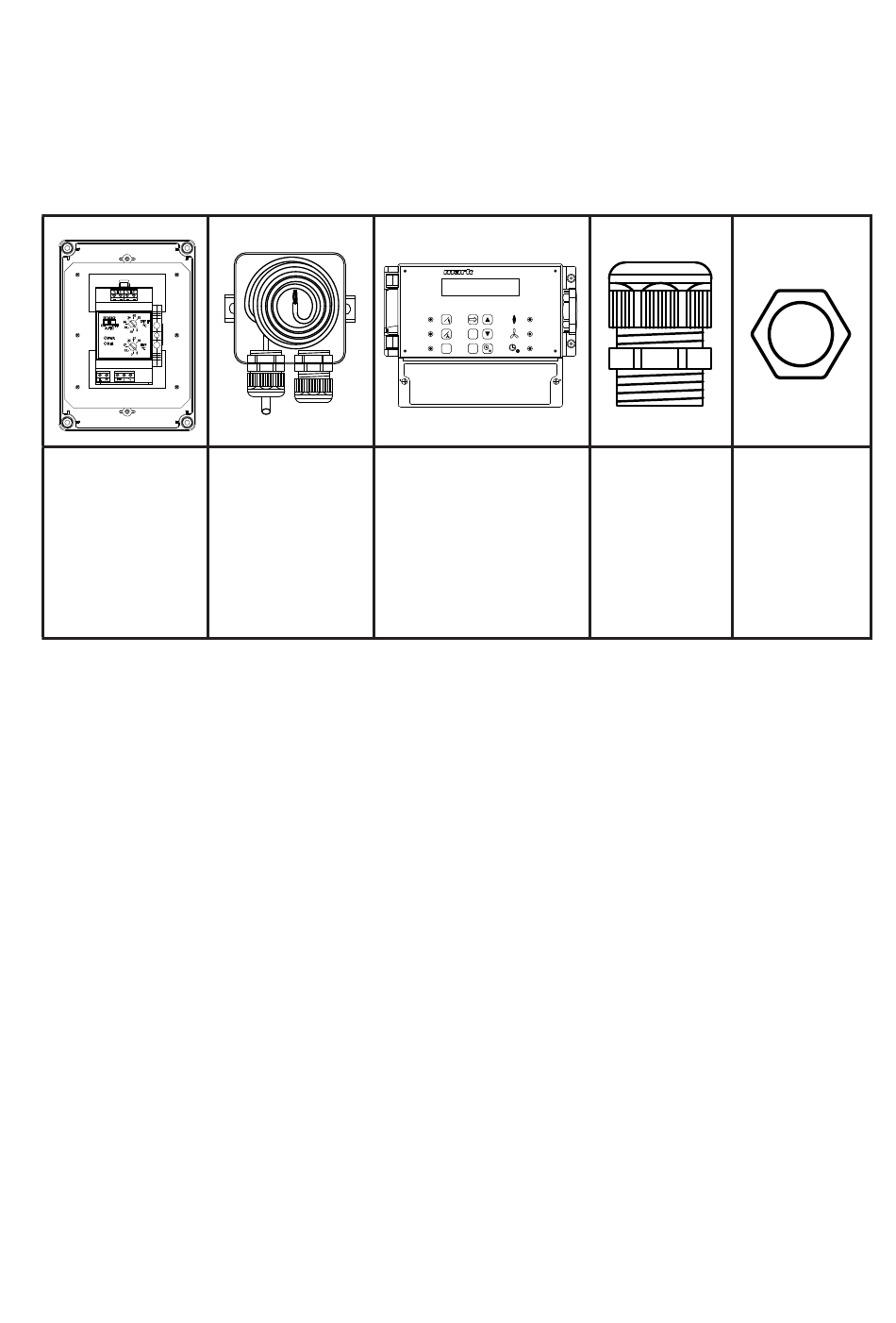

Contenu de la livraison

CT1 CT2
42
RJ402 34 50
Diff T
26
ON OFF °C
18
AUTO
2
10
PWR
27
22 35
RE1
Hys
17
°C
12
2
7
L N
RE1
Contrôleur de
déstratification
RJ402 en boîte
1 Pièce
3.2 Installation de la commande de déstratification RJ402
Déterminer un endroit approprié pour le montage du PinTherm Connect et du RJ402. Il est
recommandé de placer le PinTherm Connect et le RJ402 à une distance de ±1,5 m du sol, dans
un endroit facilement accessible. Avant de raccorder le câblage, vérifiez que l'appareil est hors
tension. Si ce n'est pas le cas, coupez l'alimentation avant de continuer. Lors de la mise hors
tension de l'appareil à raccorder, respecter également le manuel technique/manuel d'utilisation
de l'appareil. Connecter le PinTherm Connect et le RJ402 conformément à l'un des schémas
électriques fournis à la fin de ce manuel technique. Pour sélectionner le schéma électrique
correct, vous devez connaître le type d'appareil auquel vous allez connecter le RJ402. Pour une
sélection, voir également l'annexe I.
3.3 Installation des capteurs d'ambiance
L'emplacement du capteur de plafond et du capteur d'ambiance à la hauteur de fonctionnement
du RJ402 est crucial pour le bon fonctionnement du système. Les deux sondes doivent être
dans le flux d'air du ventilateur et ne doivent pas être couvertes. La sonde de plafond doit être
installée au point le plus haut de la pièce, le plus au centre possible. La sonde de plafond doit
être installée au point le plus haut de la pièce, le plus au centre possible. Les ouvertures proches
du toit entraînent des mesures incorrectes et doivent donc être évitées. Il convient de noter
que l'ouverture constante de portes, de fenêtres, etc. ayant une influence directe sur le capteur
d'ambiance à hauteur d'habitation entraînera le démarrage inutile des ventilateurs. Les capteurs ne
doivent pas être installés sur des supports métalliques ayant une connexion externe (ponts froids).
12
M16 M16
Temperatuur PinTherm Connect
sensor
1 Pièce CT1
1 Pièce CT2
PinTherm Connect
06.29.108
0
0
OK
ESC
RESET
Presse-étoupe
06 29 108
1 Pièce
M16
Ecrou pour
m16 presse-étoupe
M16
4 pièces
4 pièces
