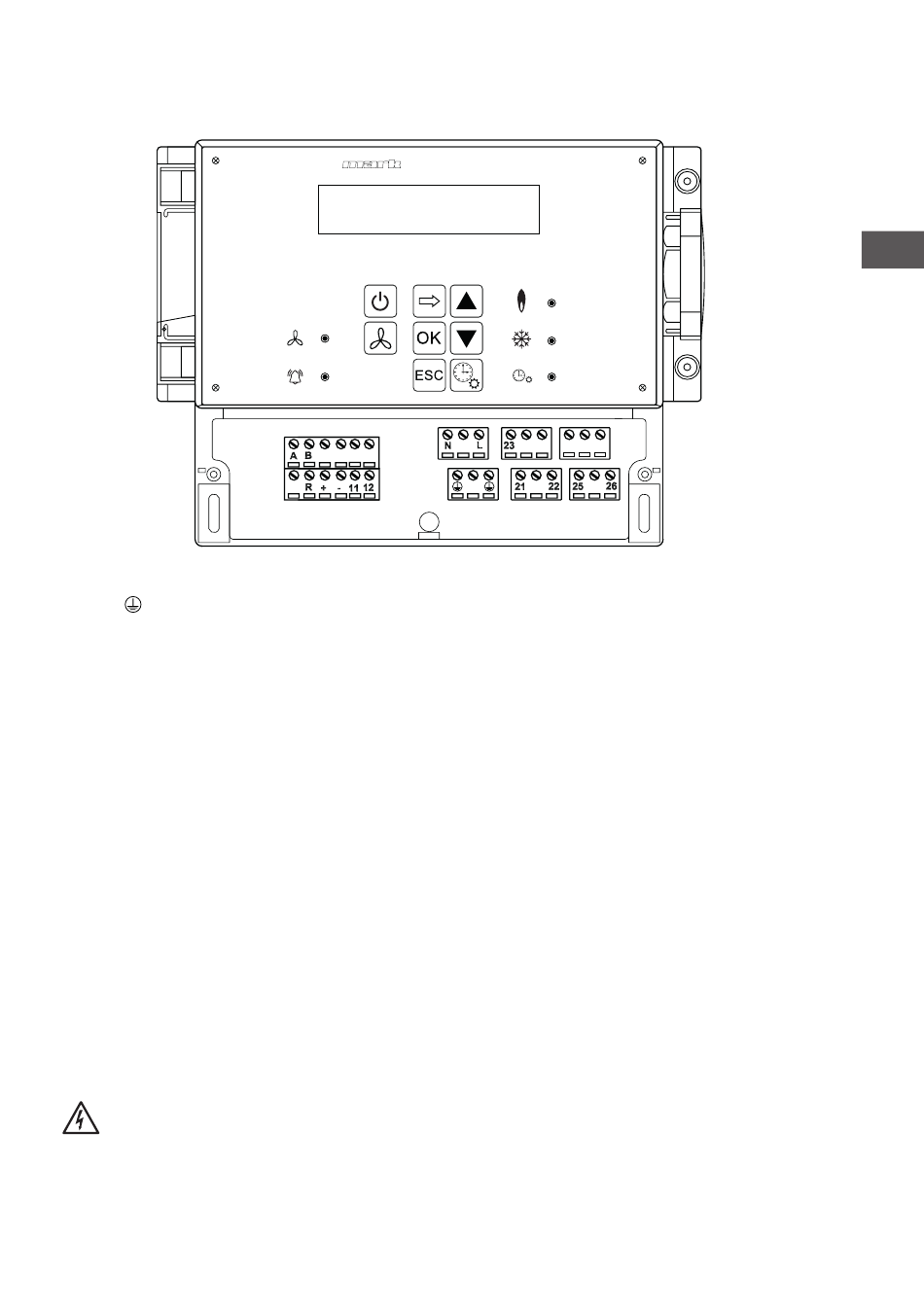

8.0 Aansluitmogelijkheden PinTherm Mistral

L N Voedingsklemmen (230Vac/50Hz)
21 - 23 Contact verwarmen
21 - 22 Contact koelen
27 - 28 Contact ventilator
25 - 26 Aan/uit contact
+ - 0-10Vdc (Verwarmen/koelen)
13 - 14 Watertemperatuursensor
15 - 16 Storingslamp
11 - 12 Externe temperatuursensor
A - B MODBUS RTU (R ground)
RJ 45 connector Internet / Modbus TCP/IP
Waarschuwing: Gevaarlijke spanning aanwezig op N, L
Met de PinTherm Mistral mogen alleen toestellen aangestuurd worden die voldoen aan de
veiligheidsvoorschriften zoals vastgelegd in EN-IEC 61010-1.
