Elektro-Automatik PSI 9080-200 Bedienungsanleitung
Verwandte Anleitungen für Elektro-Automatik PSI 9080-200
Inhaltszusammenfassung für Elektro-Automatik PSI 9080-200

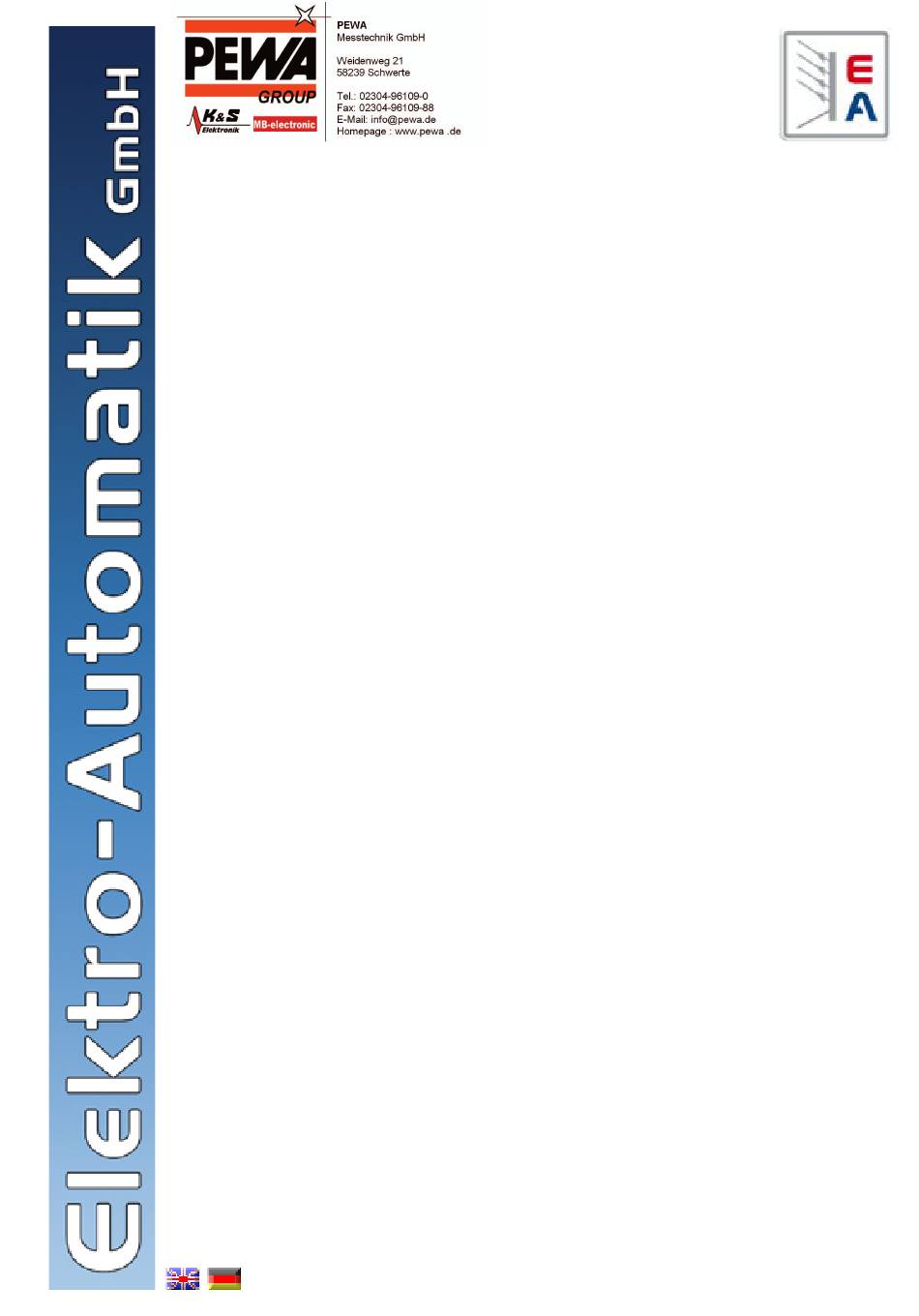

- Seite 1 Labornetzgeräteserie Laboratory Power Supply Series PSI 9000 80V / 300V 50A / 200A 6000W PSI 9080-200: 15 200 771 PSI 9080-200 ZH: 15 200 779 PSI 9300-50: 15 200 774...
-
Seite 3: Sicherheitshinweise
ESD –Vorschrif- ten beachtet werden. • nur im ausgeschalteten Zustand dürfen die Schnittstellen aus den Einschüben herausgenommen oder bestückt werden. Eine Öffnung des Gerätes ist nicht erforderlich. © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 4: Inhaltsverzeichnis
6.12.1 Funktionsablauf konfigurieren 6.12.2 Der Funktionsaufbau 6.12. Sequenzen festlegen 6.12.4 Sequenzbezogene Parameter 6.12.5 Festlegung der Sequenzpunkte 6.12.6 Anzeige während des Funktionsablaufs © 2006, Elektro-Automatik GmbH & Co. KG 6.12.7 Steuern des Funktionsmanagers Irrtümer und Änderungen vorbehalten 7. Gerätekonfiguration 7.1 Betriebsparameter definieren Voreinstellung von Sollwertsätzen Einstellgrenzen 7.4 Bedieneinheit konfigurieren... - Seite 5 7.10 Parallel- und Reihenschaltung 7.10.1 Reihenschaltung 7.10.2 Parallelschaltung (Share-Bus-Betrieb) 8. Schnittstellenkarten Allgemeines 8.2 Schnittstellenkarten konfigurieren System Link Mode Hilfsmittel für die Kommunikation 9. Anhang 2 9.1 Beispielkonfigurationen für verlinkte Netzgeräte Beschreibung der KFZ-Startoption (ZH) © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten...
-
Seite 6: Über Das Gerät
Steckkarte GPIB (IF-G1), nachrüstbar * Bereich 2: 10ms bis 59,99s • Innenwiderstandsregelung, freischaltbar Bereich : 1:00m bis 59:59min © 2006, Elektro-Automatik GmbH & Co. KG Bereich 4: 1:00h bis 99:59h Irrtümer und Änderungen vorbehalten Genauigkeit: Bereich 1: Bereich 2: 10ms... -
Seite 7: Gerätespezifische Daten
Bauteilalterung zu berücksichtigen ** Gilt für Geräte mit Option „ZH“ Alle Einzelwerte, wie z.B. die Stabilität, die eine Toleranz darstellen, sind typische Werte, können in Einzelfällen also auch überschritten werden © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 8: Gerätebeschreibung
Über das Gerät 3. Gerätebeschreibung 3.1 Frontansicht Standardgerät 3.2 Frontansicht Version ZH © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 9: Rückansicht
1. (+) Sense 2. (+) DC-Ausgang (Nur für Sense! Kein Lastanschluss!) . (-) DC-Ausgang (Nur für Sense! Kein Lastanschluss!) 4. (-) Sense 5. Share-Bus 6. AGND Share-Bus 7. Reihenschaltung © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 10: Bedieneinheit (Mensch-Maschine-Interface Mmi)
Über das Gerät 3.4 Bedieneinheit (Mensch-Maschine-Interface MMI) Die Elemente des grafischen Displays im Einzelnen: © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 11: Verwendete Symbolik
Sollwert wird dann invertiert dargestellt und Sie können einen anderen Sollwert für die Leistung vorgeben. Der Zustand des Leistungsausganges wird im rechten un- teren Displaybereich angezeigt. {ON,OFF} Zustand des Leistungsausganges © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 12: Allgemeines Zur Bedienung
5.5 Anschluss Sense (Fernfühlung) genden Umbausatz kann die Mechanik leicht für einen 19“- Soll der Spannungsabfall auf den Lastleitungen (max. 1,1 © 2006, Elektro-Automatik GmbH & Co. KG Einbau umgerüstet werden. Irrtümer und Änderungen vorbehalten V pro Leitung) vom Gerät zum Verbraucher mit in den Re- gelkreis einbezogen werden, kann die Spannung direkt am Verbraucher erfasst werden. -
Seite 13: Slots Für Erweiterungskarten
Sollwert verworfen und der momentan eingestellte Sollwert wird wieder eingeblendet. Ausgangs angezeigt. Über die OFF-Taste wird der Leistungsausgang ausgeschaltet. Im Display wird der Zustand des Ausgangs angezeigt. © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 14: Bedienung Des Gerätes
Fernbetrieb nicht möglich ist oder dass in den Fernbetrieb gewechselt werden darf. Der Benutzer kann über die Bedientaste den Zugriff einer Kommunikationsschnittstelle oder des © 2006, Elektro-Automatik GmbH & Co. KG analogen Interfaces erlauben. Dies schaltet den local Irrtümer und Änderungen vorbehalten Modus aus. -
Seite 15: Parameterseiten
Slaves sind nicht mit dem Master verbunden (System Link Mode) Slave ist offline (System Link Mode) Power On = OFF Power On = restore OT disappear = OFF OT disappear = auto ON def. = definierbar © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 16: Quittieren Von Alarmen Und Warnungen
99:99h eingestellt werden. Die Zeitangabe 0 ms kann nur nach 2ms abgearbeitet werden, da intern in 2ms- Schritten Sollwerte gesetzt werden. © 2006, Elektro-Automatik GmbH & Co. KG Zusätzlich können die in den Profilen eingestellten Über- Irrtümer und Änderungen vorbehalten wachungskreise während des Funktionsablaufs genutzt... -
Seite 17: Funktionsablauf Konfigurieren
Er wird n-mal wiederholt Leistungsbegrenzung und des Innenwiderstandes (bei frei- geschaltetem U/I/R Betrieb) und die Sequenzpunkte können = ∞ Er wird unendlich oft wiederholt in den Parameterfenstern eingestellt werden. © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 18: Sequenzbezogene Parameter
80V und 50A, aber mit der Zeit, die für Sequenzpunkt 0 festgelegt wurde, beispielsweise 500ms. Nach dieser Zeit stellen sich die Werte von Sequenzpunkt 0 ein. © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten © 2007, Elektro-Automatik GmbH & Co. KG... - Seite 19 Beispiel für Simulation im OFF-Zustand: Über die GO-Taste können Sie nach dem Anhalten den Funktionsablauf fortsetzen. Sie können aber auch zum Start des Funktions- ablaufs über die NEW-Taste zurückkehren © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten...
-
Seite 20: Gerätekonfiguration
Load profile from user profile = {1..4, default} Unterhalb des Menüpunktes General settings können © 2006, Elektro-Automatik GmbH & Co. KG die Betriebsart, die Anzeige und die Bedienmöglichkeiten Das aktuelle Profil wird durch das ausgewählte Profil er- Irrtümer und Änderungen vorbehalten verändert werden. setzt. ... -
Seite 21: Betriebsparameter Definieren
Accept set value = from preset list kann in der Anzeige zwischen den Sollwertsätzen gewech- selt werden. Sie können so z.B. zwischen den vorgegeben Sollwerten hin und her springen. © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 22: Einstellgrenzen
Die Bedieneinheit (Tasten und Drehim- pulsgeber) wird, mit der Ausnahme der OFF-Taste, gesperrt = enable Die Bedieneinheit wird komplett gesperrt © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten = disable keine Sperrfunktion Über die Bediensperre können ein versehentliches Verstellen von Sollwerten oder die Bedienung blockiert werden. -
Seite 23: Display Einstellen
Überwachungsfehler wird als Warnung angez. = Alarm Überwachungsfehler wird als Alarm angezeigt Die Auslöseparameter der Reaktion auf die Sprungantwort (wenn die überwachten Werte über oder unterschritten wer- den) werden bei Step response konfiguriert. © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 24: Spannungsüberwachung
Ablauf der Ansprechzeit Tu< U> Grundeinstellung: nenn Unterspannung gemeldet. Die Meldung entfällt, sobald für = { U<… U © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten den Zeitraum der Rückfallzeit Tu< die Unterspannungs- ... -
Seite 25: Stromüberwachung
Nach dem Einschalten des Leistungsausgangs wird für T =100ms die Unterstrommeldung unterdrückt. Das analoge Interface (IF-A1, optional) kann einen Un- terstrom oder Überstrom über einen digitalen Ausgang melden. © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 26: Sollwertsprünge Überwachen
Sie alle Einstellungen über- schreiben wollen. Achtung: F alls eine Sperre für die Gerätekonfiguration gesetzt wurde, wird diese aufgehoben und überschrieben! Reset configuration + © 2006, Elektro-Automatik GmbH & Co. KG Are you sure ? Grundeinstellung: Irrtümer und Änderungen vorbehalten =YES Alle Einstellungen werden zurückgesetzt. -
Seite 27: Freischaltung Der U/I/R Betriebsart
Senseanschlüsse beschaltet, wie beim Einzelgerät beschrie- ben. Spannungssollwerte und Stromsollwerte sollten an den Slave-Geräten voll aufgedreht sein, damit nicht ein einzelnes Gerät zu früh in die Begrenzung geht. Siehe auch nächste Seite. © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... - Seite 28 Pluspol des einen und Minuspol des anderen Gerätes entweder am Plus- oder Minuspol geerdet wird! Auch hier kann nur ein PSI 9000 Gerät in der Reihenschaltung arbeiten. Bild zeigt Einphasengeräte © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten © 2007, Elektro-Automatik GmbH & Co. KG...
-
Seite 29: Parallelschaltung (Share-Bus-Betrieb)
Achtung! Es dürfen nur Geräte gleichen Typs zu- steuert die anderen Geräte an, damit eine symmetrische sammen geschaltet werden. Verteilung des Stromes erreicht wird. Beispielkonfiguration für eine Parallelschaltung mit drei Geräten: Bild zeigt Einphasengeräte © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 30: Schnittstellenkarten
Da die Karten unterschiedliche Einstellungsparameter erfordern, werden diese in den jeweiligen Bedienungs-an- leitungen zu den Schnittstellenkarten erläutert. Bitte sehen Sie dort nach. © 2006, Elektro-Automatik GmbH & Co. KG 8.3 System Link Mode Irrtümer und Änderungen vorbehalten Ohne die zusätzliche Schnittstelle SIO2 (nur befindlich auf den Schnittstellkarten IF-R1 und IF-U1) zeigt jedes Gerät Die Konfiguration der SIO2-Schnittstelle erfolgt über das... -
Seite 31: Hilfsmittel Für Die Kommunikation
Alarmcodes ausgeben (Alarmmanagement) • Benutzertext festlegen • Funktionsmanager setzen und steuern und Funktionsablauf konfigurieren • Benutzerprofil ins Gerät laden/speichern und auslesen • Überwachung konfigurieren (Profile) • Einstellgrenzen setzen (Profile) Das sind nur die wichtigsten Funktionen. Mit den Benutzer- profilen können weitere Einstellungen bearbeitet werden. © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten... -
Seite 32: Anhang
Beispiel 1: Drei Geräte sind vernetzt über CAN, der PC steuert über RS22 Beispiel 2: Drei Geräte sind vernetzt über CAN, der PC steuert über USB © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten © 2007, Elektro-Automatik GmbH & Co. KG... - Seite 33 Bedienung des Gerätes Beispiel : Drei Geräte werden von einem PC über USB gesteuert Beispiel 4: Drei Geräte werden von einem PC über CAN gesteuert und sind vernetzt © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten...
-
Seite 34: Beschreibung Der Kfz-Startoption (Zh)
Fernsteuersignal am Signalstecker (Kurzschlußkontakt an Pin und 4 oder ein 5V-Signal an Pin 1 und 2) an der Front angetriggert. Pinbelegung (Abbildung kann abweichen): © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten © 2007, Elektro-Automatik GmbH & Co. KG... - Seite 35 Die Sequenzpunkte können individuell angepaßt werden bzw. weitere Sequenzen parametriert werden. Der Kurvenver- lauf kann in einem Durchlauf, mehrfach oder schrittweise abgefahren werden. Sequenz abfahren: STEP ,dann entweder schrittweise mit oder komplett mit © 2007, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten...
