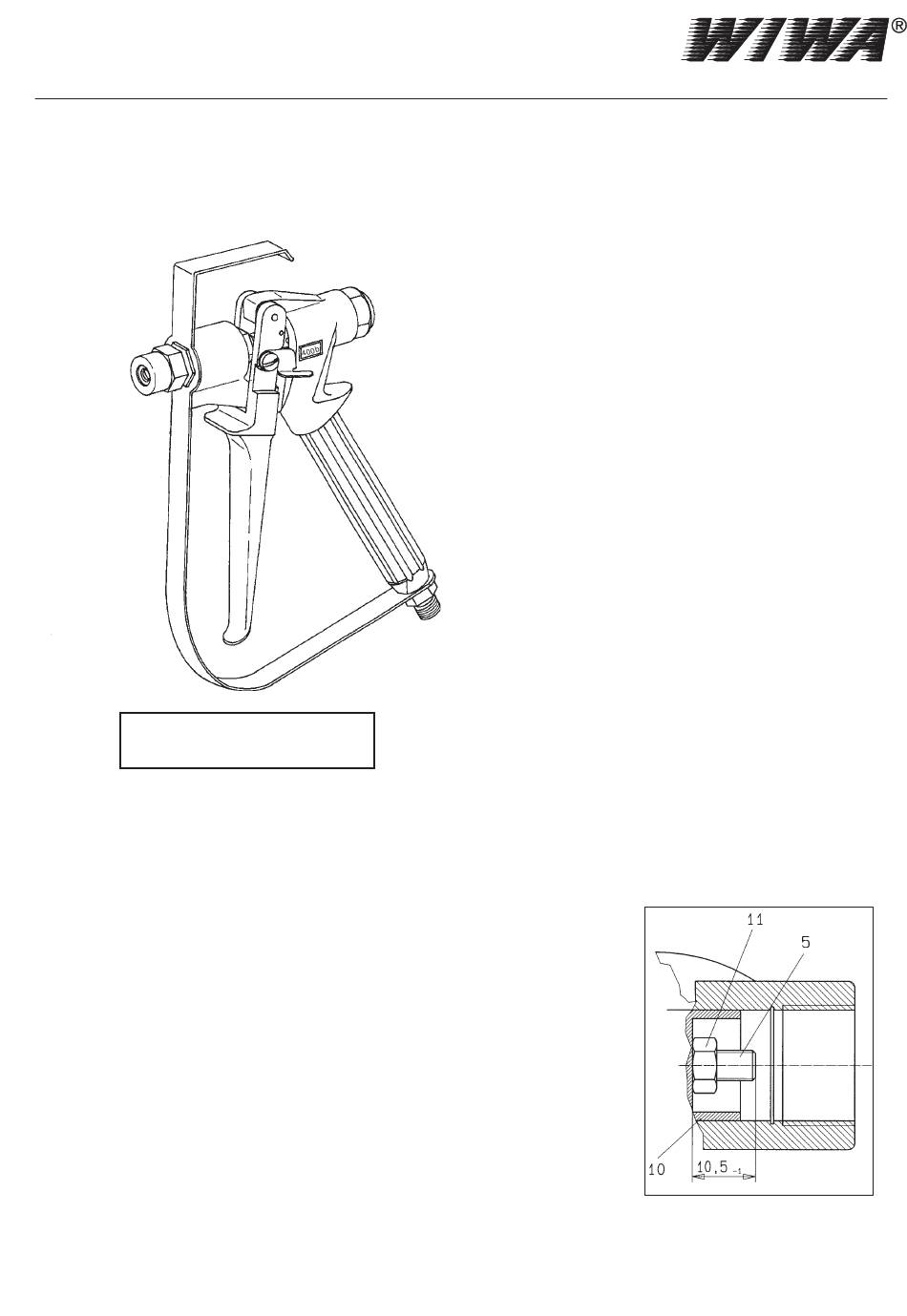

wiwa 400 Betriebsanleitung

Wilhelm Wagner GmbH & Co.KG

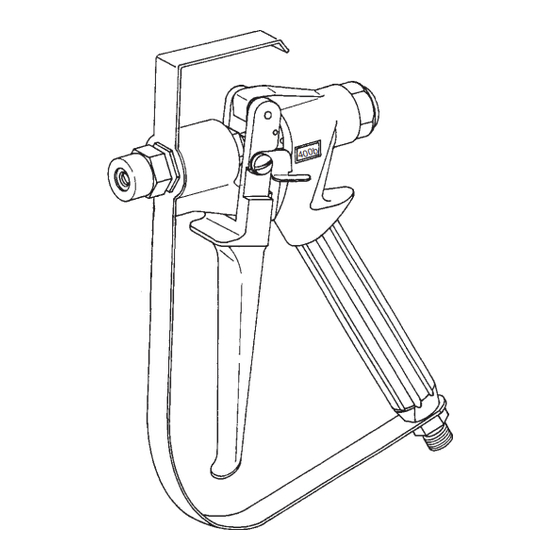

Betriebsanleitung für AIRLESS-Spritzpistole
Modell WIWA 400
Bestellnummer -0635008-, -0635009-
ACHTUNG !
Verletzungsgefahr bei Nichtbeachtung
der Sicherheitsvorschriften !
MONTAGEANLEITUNG
Demontage
Überwurfmutter (1) mit Düse und Dichtung (2) oder Wendeschalter und Dichtung abnehmen. Abzughebel (20) der Spritzpistole betätigt halten
und den Ventilsitz (3) herausschrauben. Sicherheitsbügel (4) abziehen.
Verschlußschraube (13) abschrauben und die Druckfeder (12) entnehmen. Mutter (11) halten und die Ventilnadel (5) mit Hilfe eines Schrau-
benschlüssels (SW7) herausdrehen. Druckstück (10) entfernen, Stopfbuchsenschraube (9) heraus-
schrauben und Stopfbuchse (7) entnehmen.
Pistolengriff (16) aus Pistolenkörper (6) schrauben, Pistolenfilter und Druckfeder entfernen.
Alle Teile gründlich reinigen, auf Beschädigungen überprüfen und ggf. defekte Teile austauschen.
Montage
Pistolenfilter (wenn benötigt) mit dem langen zylindrischen Ansatz in den Pistolenkörper (6) einfügen,
Druckfeder auf den Filter stecken und Pistolengriff (16) in den Pistolenkörper (6) einschrauben.
Stopfbuchse (7) in den Pistolenkörper (6) einsetzen und Stopfbuchsenschraube (9) leicht einschrau-
ben. Druckstück (10) einfetten und mit der geschlossenen Seite in Richtung des Abzughebels in den
Pistolenkörper (6) einlegen. Ventilnadel von der Materialausgangsseite in die Stopfbuchse (7) stecken
und in Druckstück (10) einschrauben. Darauf achten, daß an der ausgedrehten Seite des Druckstücks
(10) ca. 10,5 mm Gewinde zu sehen sind (Skizze).
Druckstück (10) mit Mutter (11) kontern. Druckfeder (12) einfetten, in Pistolenkörper (6) einlegen und
Verschlußschraube (13) einschrauben. Abzughebel (20) betätigt halten, den Sicherungsbügel (4)
über die offene Seite des Materialaustritts schieben und den Ventilsitz (3) fest einschrauben.
Sicherungsbügel (4) mit der offenen Seite zwischen Drehgelenk (19) und Pistolengriff (16) klemmen.
Stopfbuchsenschraube (9) leicht festdrehen.
Achtung:
Im nichtbetätigten Zustand der Pistole muß der Abzughebel (20) Spiel haben.
Ist dies nicht der Fall, so muß die Einschraubtiefe der Ventilnadel (5) in das Druckstück (10) verändert werden.
Hinweis: Wird kein Pistolenfilter benötigt, so ist der Filter und die Druckfeder bei der Montage wegzulassen.
Postfach 29 D-35631 Lahnau/Germany
• •
Tel.: 06441/609-0
•
Ihre WIWA 400 Airless-Spritzpistole ist für einen Materialdruck
bis 400 bar ausgelegt.
WARTUNG:
Um eine dauerhafte Schmierung der Pistole zu gewährleisten,
sind alle beweglichen Teile von Zeit zu Zeit einzuölen.
REINIGUNG:
Ihre WIWA-Airless-Farbspritzpistole ist sofort nach dem Ge-
brauch zusammen mit Ihrem WIWA-Airless-Farbspritzgerät mit
dem jeweiligen zur verarbeiteten Farbe gehörigen Verdünner
kräftig durchzuspülen, bis das Reinigungsmittel sauber aus der
Pistole austritt. Dann ist die Pistole äußerlich zu reinigen.
SICHERHEITSVORSCHRIFTEN:
Halten Sie die Airless-Pistole niemals gegen den eigenen
Körper oder in Richtung auf andere Personen! Halten Sie Ihre
Hand niemals vor die Düse oder bei abgenommener Düse vor
die Pistole ! Verletzungsgefahr ! Bei Arbeitsunterbrechungen
jeder Art, auch bei kurzzeitigen Unterbrechungen ist die Pistole
durch Waagerechtstellung des Sicherungshebels (nach hin-
ten) zu sichern !
Soll die Düse oder der Umkehrschalter abgenommen werden,
wird empfohlen, Ihr WIWA-Airless-Gerät abzustellen den Rück-
laufhahn zu öffnen und dadurch das gesamte System drucklos
zu machen.
Der angebaute Schutzbügel ist von der Berufgenossenschaft
vorgeschrieben, um unbeabsichtigtes Betätigen des Abzugbü-
gels, durch Anstoßen an Bauteile oder Herunterfallen der
Pistole, zu verhindern.
Sollte es einmal notwendig sein, die WIWA-Airless-Lackierpi-
stole zu demontieren, dann beachten Sie bitte die nachfolgen-
de Montageanleitung !
Fax: 06441/609-50
•
0518595-T-3/97
