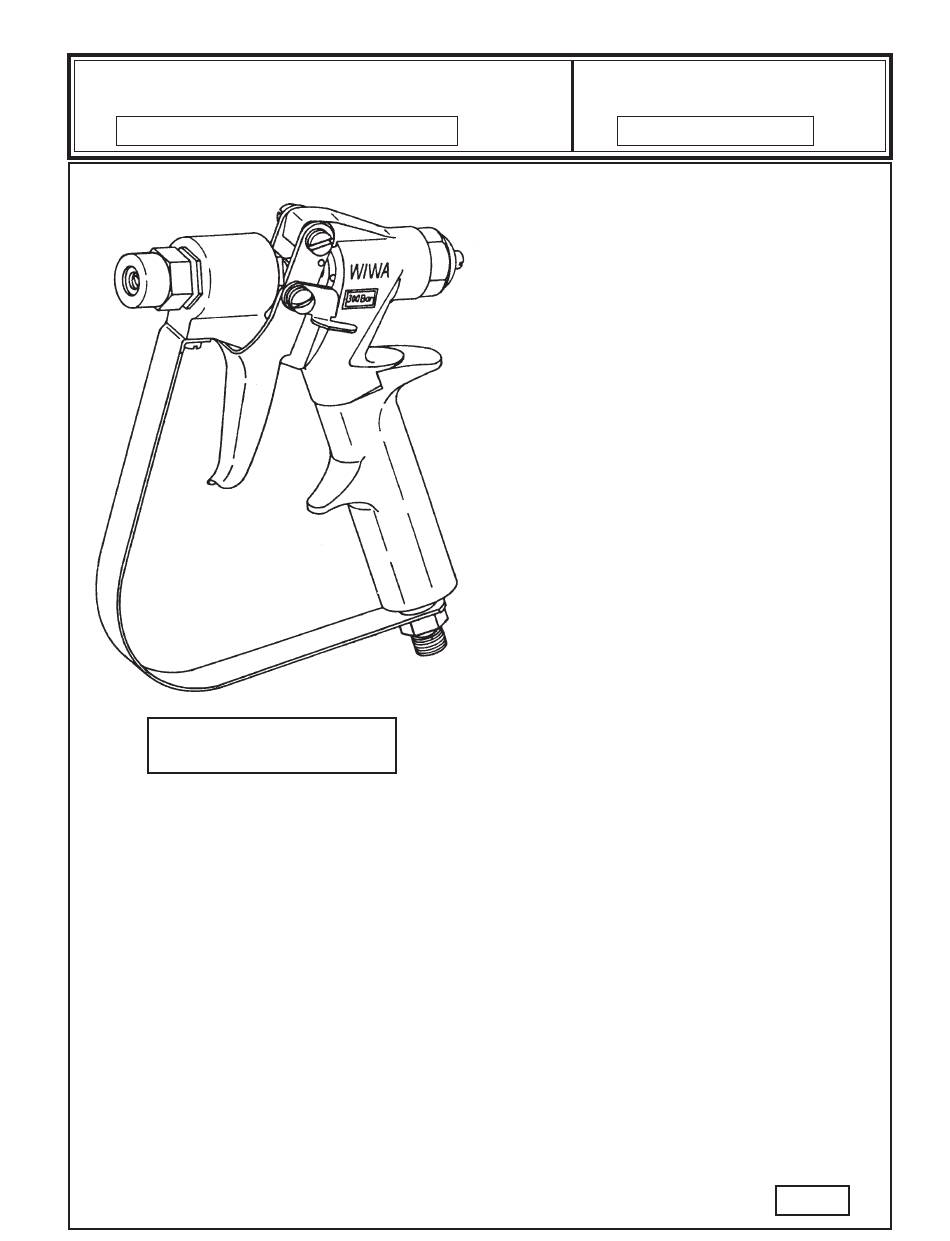

wiwa 250/AM Betriebsanleitung

Betriebsanleitung
für AIRLESS Automatik-Spritzpistole
Modell WIWA 250/AM
ACHTUNG !
Verletzungsgefahr bei Nichtbeachtung
der Sicherheitsvorschriften !
MONTAGEANLEITUNG
I. FARBTEIL:
Demontage: Überwurfmutter (1) mit Düse und Dichtung (2) oder Umkehrschalter und Dichtung abnehmen (Schlüsselweite SW 22)
Abzughebel in Stellung "Offen" halten und Ventilsitz (3) herausschrauben (SW 12), Dichtung (4) abnehmen. Führungshülse (15) drehen
(hierzu Innensechskant-Schlüssel in Bohrungen am vorderen Rand der Führungshülse stecken) bis Gewindestift (14) mit Aussparung
am Körper (10) übereinstimmt. Gewindestift eine Umdrehung lösen. Nadel (5) nach vorn herausziehen.
Mutter (12) abschrauben (SW 19), gesamten Einsatz (6) nach vorn herausziehen. Ist Einsatz (6) verklebt, Abziehring (37) aufsetzen
und Einsatz mit der Überwurfmutter (1) abziehen. Dichtungen (7) und (11) falls beschädigt herausnehmen. Stopfbuchsenschraube (9)
entfernen und Packung (8) herausdrücken. Alle Teile in Lösungsmittel reinigen.
Montage: Packung (8) einsetzen. Stopfbuchsenschraube (9) einschrauben (nicht festziehen!) evt. herausgenommene Dichtungen (7)
und (11) einsetzen. Einsatz (6) einschieben, Mutter (12) aufschrauben und festziehen. Nadel (5) von vorn einstecken und Gewindestift
(14) wieder fest anziehen, Dichtung auf Ventilsitz (3) auflegen. Abzughebel in Stellung "Offen" halten. Ventilsitz (3) einschrauben und
festziehen. Stopfbuchsenschraube (9) leicht anziehen.
Wir empfehlen alle Teile vor dem Zusammenbau mit einem säurefreien Fett einzufetten.
II. DRUCKTEIL:
Demontage:Gewindestift (14) lösen, Verschlußschraube (17) abschrauben (SW 24). Feder (16) herausnehmen. Führungshülse (15)
nach hinten herausschieben.
Montage:Führungshülse (15) einfetten und einschieben, Feder einfetten und einsetzen. Verschlußschraube (17) aufschrauben und
festziehen. Den beigefügten Innensechskant-Schraubendreher von hinten durch die Bohrung in der Verschlußschraube (17) einführen
und mit der Ansatzschraube (19) die Ventilnadel (5) so einstellen, daß ein merkbares Spiel am Abzughebel (33) entsteht. Gewindestift
(14) festziehen.
III. GRIFF:
Demontage: Sicherheitsbügel (36) entfernen. Schraube (35) und Doppelnippel bzw. Drehgelenk (25) abschrauben, Sicherheitsbügel
herausnehmen. Gewindestift (23) eine Umdrehung lösen, Griff (22) abziehen. Hülse (21) abschrauben (SW 17).
Montage: In umgekehrter Reihenfolge, Dichtungen (20) und (24) evtl. erneuern.
Bestell-Nr.
Ihre WIWA 250 Airless Automatik-Lackierpistole ist für einen
Materialdruck bis 300 bar ausgelegt.
Für Materialdrücke über 300 bar ist die Airless-Spritzpistole
WIWA 500 zu verwenden.
WARTUNG:
Um eine dauerhafte Schmierung der Pistole zu gewährleisten,
Abzughebel (33) zum Anschlag drücken, durch die Bohrung der
Verschlußschraube (17) Öl einfüllen, nachdem die Schraube
(18) entfernt wurde.
Den Anzughebel wieder in die Ausgangsstellung bringen und
Schraube (18) wieder einschrauben.
REINIGUNG:
Ihre WIWA-Airless-Lackierpistole ist sofort nach dem Gebrauch
zusammen mit Ihrem WIWA-Airless-Farbspritzgerät mit dem
jeweiligen zur verarbeiteten Farbe gehörigen Verdünner kräftig
durchzuspülen, bis das Reinigungsmittel sauber aus der Pisto-
le austritt. Dann ist die Pistole äußerlich zu reinigen.
SICHERHEITSVORSCHRIFTEN:
Halten Sie die Airless-Pistole niemals gegen den eigenen
Körper oder in Richtung auf andere Personen! Halten Sie Ihre
Hand niemals vor die Düse oder bei abgenommener Düse vor
die Pistole ! Verletzungsgefahr ! Bei Arbeitsunterbrechungen
jeder Art, auch bei kurzzeitigen Unterbrechungen ist die Pistole
durch Waagerechtstellung des Sicherungshebels (nach hin-
ten) zu sichern !
Soll die Düse oder der Umkehrschalter abgenommen werden,
wird empfohlen, Ihr WIWA-Airless-Gerät abzustellen den Rück-
laufhahn zu öffnen und dadurch das gesamte System drucklos
zu machen.
Der angebaute Schutzbügel ist von der Berufgenossenschaft
vorgeschrieben, um unbeabsichtigtes Betätigen des Abzugbü-
gels, durch Anstoßen an Bauteile oder Herunterfallen der
Pistole, zu verhindern.
Sollte es einmal notwendig sein, die WIWA-Airless-Lackierpi-
stole zu demontieren, dann beachten Sie bitte die nachfolgen-
de Montageanleitung !
0516112
1/91
