Vorbereitung
7.
(Fortsetzung)
Abb.8 Verschraubungen montieren

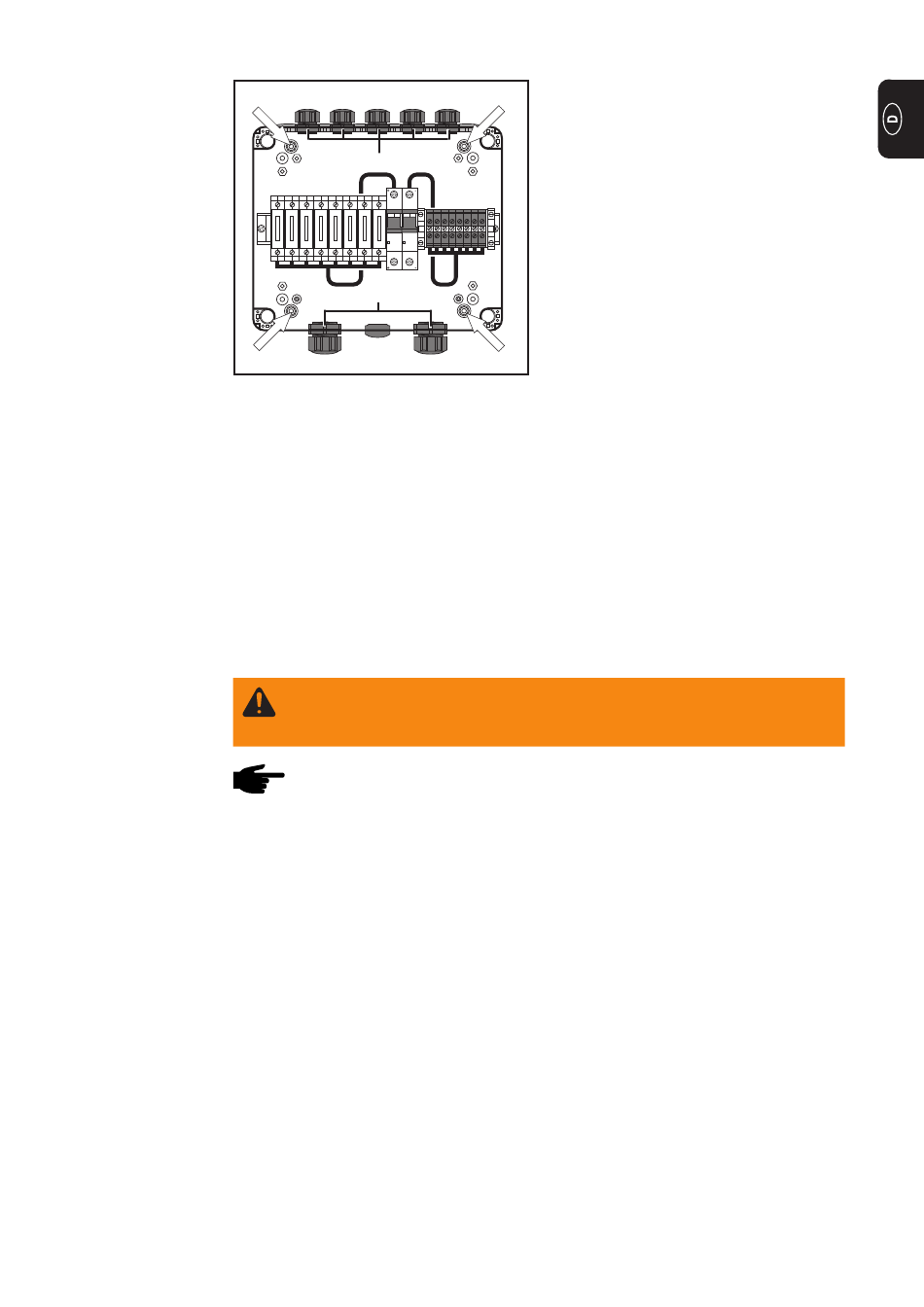

DC-Freischaltbox 1.
40/60 montieren
2.
3.
4.
Wichtig! Die DC-Freischaltbox 40/60 so montieren, dass die Verschraubungen „M16
Solarmodul-Seite" nach oben zeigen.
Sicherungen
einsetzen
1.
2.
3.
5. 5. 5. 5.
Gegenmutter
Gegenmutter
7.
6. 6.
DC-Freischaltbox 40/60 horizontal an der Wand ausrichten, Lochbild zur Befesti-
gung auf die Wand übertragen
Löcher zur Aufnahme der Dübel bohren
DC-Freischaltbox mittels Schrauben und Dübel an der Wand befestigen
Sollbruchstellen und die darin befindlichen Befestigungsschrauben mittels Abdeck-
kappen verschließen (4 x)
WARNUNG! Gefahr durch Spannung der Solarmodule. Vor Arbeiten an der
DC-Freischaltbox 40/60 Solarmodul-Stränge in spannungslosen Zustand
bringen.
HINWEIS! Zur Absicherung der DC-Freischaltbox 40/60 ausschließlich Siche-
rungen verwenden, die den Kriterien zur richtigen Sicherungsauswahl entspre-
chen.
Sicherungsdimensionen: ∅ 10,3 x 35 - 38 mm
Sicherungshalter öffnen (nach oben heraus ziehen)
Passende Sicherung einsetzen
Sicherungshalter mit Sicherung schließen
5. Je nach Stranganzahl Verschraubun-
5.
7. gen „M16 mit Zugentlastung Solarmo-
dul-Seite" montieren und mittels
Gegenmutter befestigen
6. Verschraubungen „M25 mit Zugent-
lastung Wechselrichter-Seite" montie-
ren und mittels Gegenmutter befesti-
gen
7. Sollbruchstellen durchbrechen (4 x)
7.
