DC-Freischaltbox 40/60 montieren, Sicherungen ein-
setzen
Voraussetzungen
für die Montage
Auf Grund der Schutzart IP 54 ist die Montage im Außenbereich möglich. Die DC-
Freischaltbox 40/60 vor direkter Sonneneinstrahlung und Witterungseinflüssen schüt-
zen. Wenn möglich unter den Solarmodulen montieren.

Vorbereitung

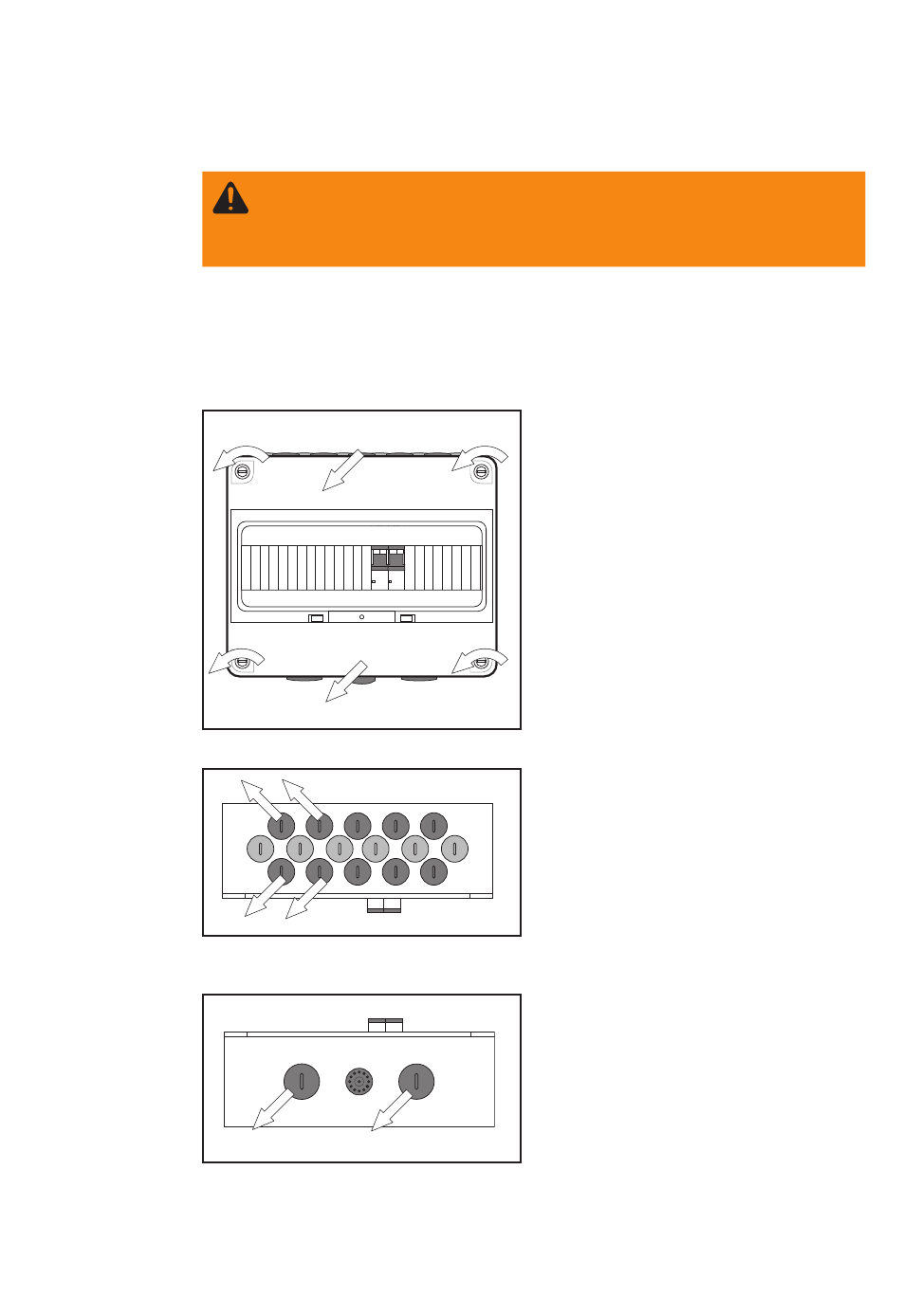

Abb.5 Deckel mit Sichtfenster abnehmen
Abb.6 Blindabdeckungen Solarmodul-Seite
Abb.7 Blindabdeckungen Wechselrichter-Seite
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach-
und Personenschäden verursachen. Nachfolgend beschriebene Tätigkeiten
dürfen nur von geschultem Fachpersonal durchgeführt werden! Beachten Sie
die Sicherheitsvorschriften in dieser Bedienungsanleitung.
1.
2.
2.
1.
entfernen
entfernen
1. 4 x Deckelschraube lösen
2. Deckel mit Sichtfenster abnehmen
1.
1.
3. Je nach Stranganzahl Blindabdeckun-
gen „M16 Solarmodul-Seite" an der
Oberseite der DC-Freischaltbox 40/60
entfernen
4. Blindabdeckungen „M25 Wechselrich-
ter-Seite" an der Unterseite der DC-
Freischaltbox 40/60 entfernen
8
