Technisches Handbuch IP Interface SCN‐IP000.01
2. Schritt

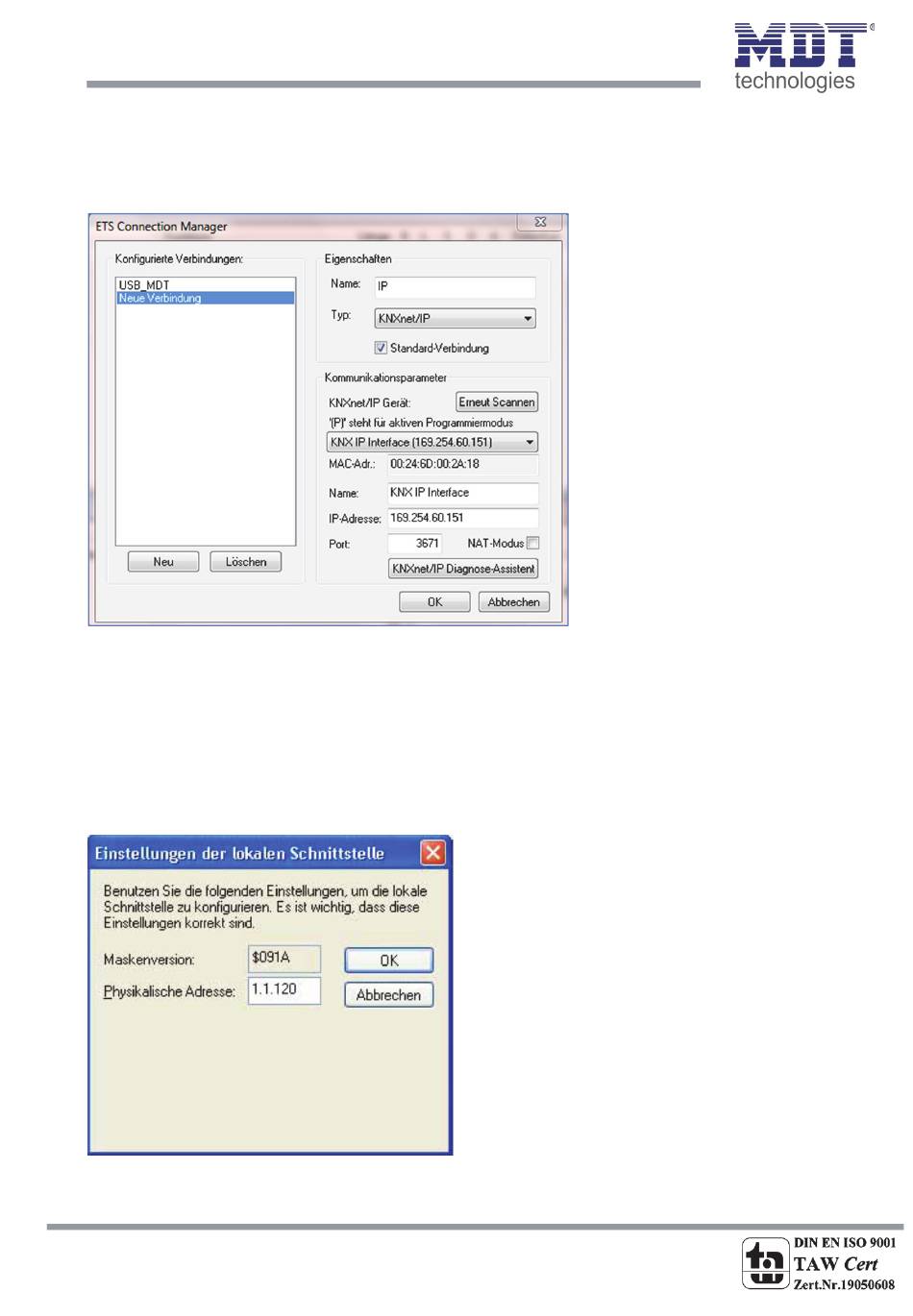

Der ETS Connection Manager öffnet sich. Es ist eine neue Verbindung anzulegen, bei Typ ist
KNXnet/IP zu wählen. Die ETS beginnt mit der automatischen Suche aller KNXnet/IP Geräte. Alle
gefundenen Geräte werden angezeigt. Das gewünschte, mit der zugehörigen MAC‐Adresse, welche
auf der Seite des Geräts steht, ist auszuwählen.
Abbildung 6: Auswahl Schnittstelle
3. Schritt
Um auf den KNX/EIB zugreifen zu können, benötigt das KNX IP Interface eine zweite physikalische
Adresse. Diese zweite physikalische Adresse wird nur für den Buszugriff verwendet und ist separat
einzustellen:
In der ETS ist unter Extras ‐> Optionen der Reiter Kommunikation auszuwählen.
Kommunikationsschnittstelle ist die eben konfigurierte Verbindung. Nach Anklicken der Schaltfläche
Einstellungen... öffnet sich folgendes Fenster:
Abbildung 7: Physikalische Adresse
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
9
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
