Technisches Handbuch IP Interface SCN‐IP000.01
Hier ist eine freie physikalische Adresse anzugeben. Eventuell ist ein Dummy‐Gerät im ETS‐Projekt
einzufügen, um diese Adresse zu reservieren.
4. Schritt (falls nötig)
Falls sich bei der letzten Einstellung Schwierigkeiten ergeben, z.B. die Fehlermeldung „Schnittstelle
nicht gefunden" ausgegeben wird, so empfiehlt es sich zurück in den 2. Schritt zu gehen und dort auf
die Schaltfläche KNXnet/IP Diagnose‐Assistent zu klicken.
Das folgende Fenster öffnet sich:

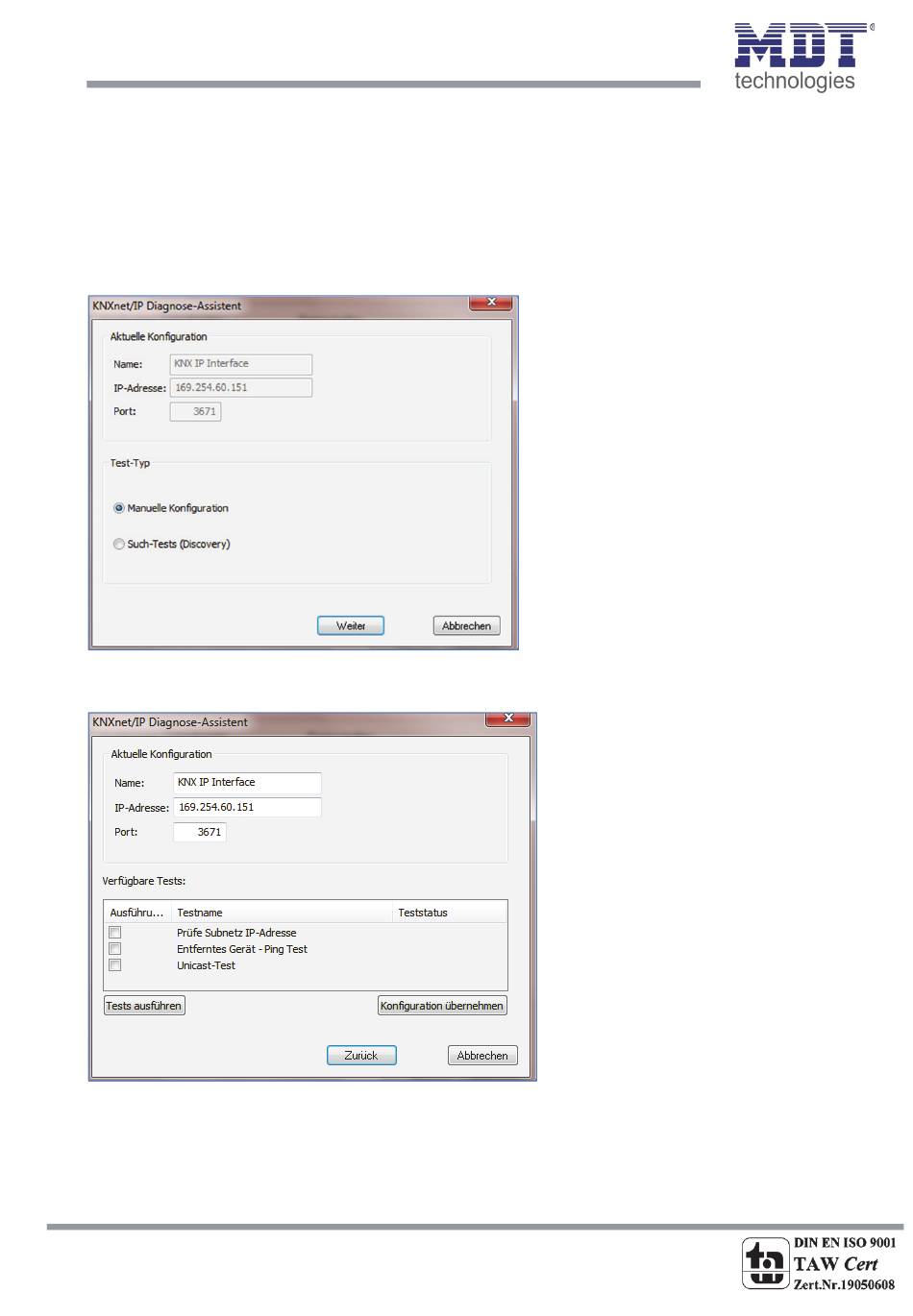

Abbildung 8: Diagnose‐Assistent 1
Hier auf die Schaltfläche „Weiter" klicken, wo drauf sich das nachfolgende Fenster öffnet:
Abbildung 9: Diagnose‐Assistent 2
Nun werden, durch einen Klick auf „Tests ausführen" die Test gestartet. Unabhängig von den
erhaltenen Ergebnissen, anschließend auf die Schaltfläche „Konfiguration übernehmen" klicken. Das
Fenster schließt sich. Nun den Schritt 3 wiederholen.
