Technisches Handbuch IP Interface SCN‐IP000.01
2 Übersicht
2.1 Anwendungsmöglichkeiten
Das KNX IP Interface dient als Schnittstelle zum KNX/EIB. Es kann statt einer RS232 bzw. USB
Schnittstelle eingesetzt werden. Von jedem Punkt im LAN kann auf den KNX/EIB zugegriffen werden.
Die Spannungsversorgung erfolgt extern mit 12 V bis 24 V oder alternativ über Power‐over‐Ethernet
(IEEE 802.3af).
2.2 Anschlussschema und Montage
Das KNX IP Interface ist ein Reiheneinbaugerät mit einer Einbaubreite von 2TE.Es besitzt
folgende Anzeige‐ und Bedienelemente:

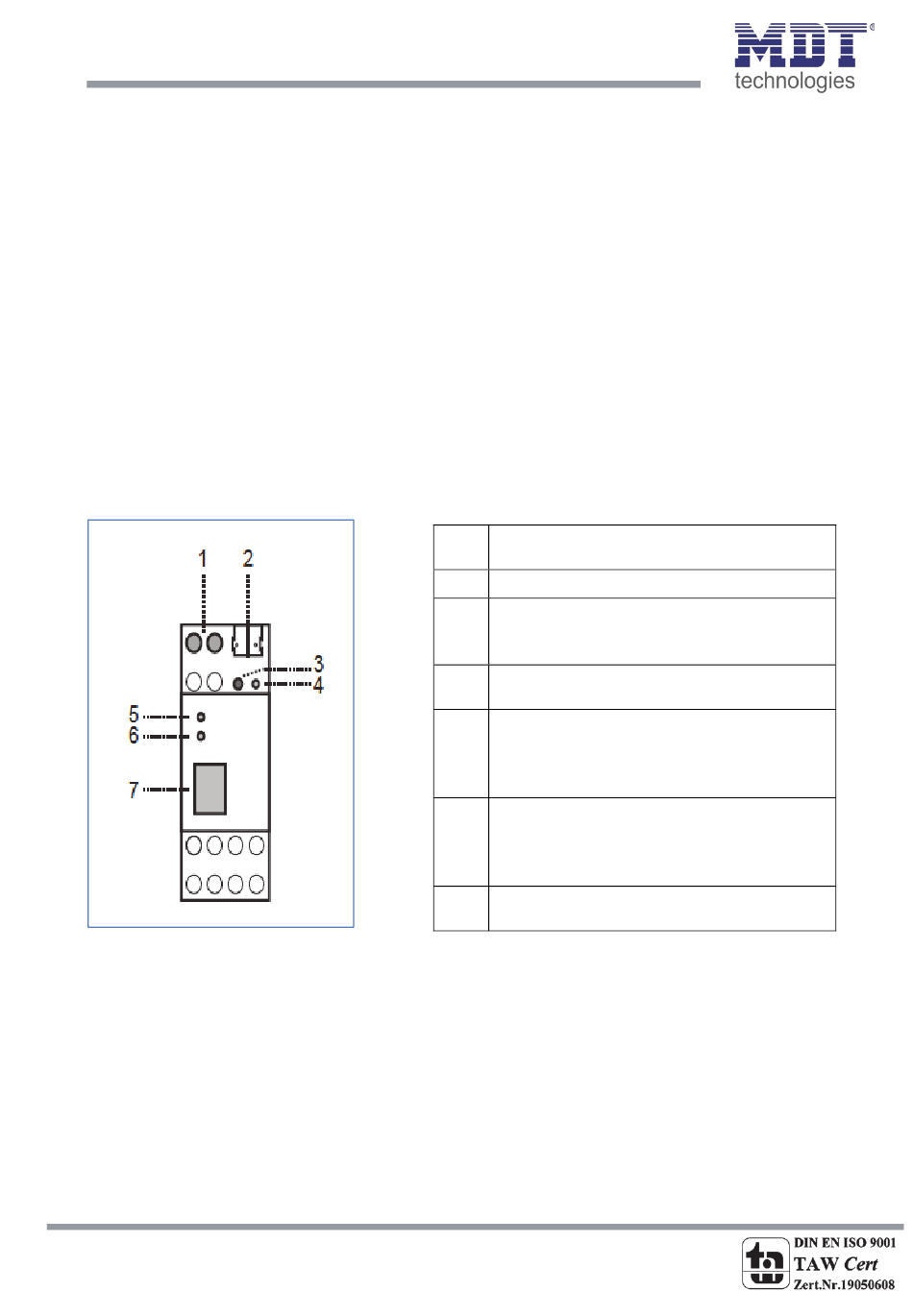

Abbildung 1: Übersicht Hardwaremodul
Der Anschluss einer externen Versorgungsspannung ist nur erforderlich, falls der verwendete
Switch kein Power‐over‐Ethernet unterstützt.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
3
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
1
2
3
4
5
6
7
Tabelle 1: Erläuterung Hardwaremodul
Anschluss von externer
Versorgungsspannung (12V bis 24V AC/DC)
Anschluss des KNX/EIB mit einer Busklemme
Programmierknopf, aktiviert
Programmiervorgang; Programmier‐LED
leuchtet
Programmier‐LED (rot), erlischt wenn
Programmiervorgang abgeschlossen
LED (grün):
‐ leuchtet wenn Busspannung auf KNX/EIB
vorhanden
‐ blinkt bei Telegrammverkehr
LED (grün):
‐ leuchtet wenn Ethernet Verbindung
vorhanden
‐ blinkt bei Telegrammverkehr
RJ 45 Buchse zum Anschluss eines Ethernet
Patchkabels
