CPA116

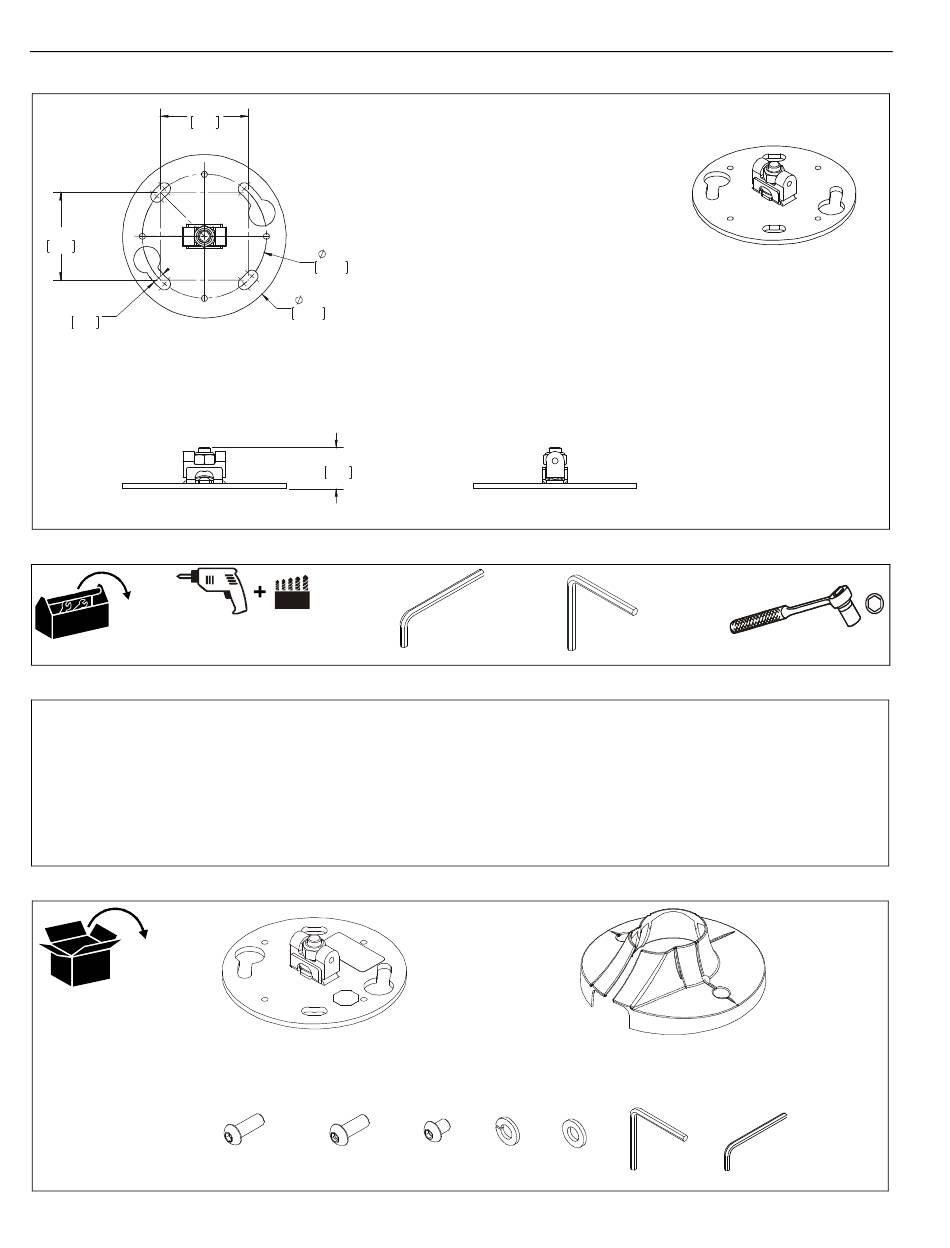

ABMESSUNGEN
2,95
75,0
2,95
75,0
0,41
10,3
FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG
5,6 mm (7/32") (Holzbalken)
9,5 mm (3/8") (Beton-UX10-Dübel)
7,9 mm (5/16") (Beton-AF8-Dübel)
ERFORDERLICHE BEFESTIGUNGSMATERIALIEN (NICHT MITGELIEFERT)-- Abhängig von der Montagemethode
1.
Montage an Holzdeckenbalken
•
7,9 mm x 12,7–19 mm (5/16" x 2–3/4")-
Ankerschrauben (Minimallänge) (4 St.)
2.
Montage an Gewindestange
•
9,5 mm (3/8")-ASTM-A307-Gewindestangen,
16 Gewindegänge/Quadratzoll (4 St.)
•
9,5 mm (3/8")-Kanalmuttern (4 St.)
•
9,5 mm (3/8")-Kontermuttern (8 St.)
•
9,5 mm (3/8")-Unterlegscheiben (8 St.)
TEILE
C (2)
M6 x 14 mm
(9/16")
14
4,18
106,1
5,50
139,7
1,38
35,0
A (1)
(CPA116-
Deckenplatte)
D (2)
E (2)
M6 x 16 mm (5/8")
M6 x 6 mm
(Sicherheit)
(7/32")
4 mm (5/32")
(Sicherheit –
(mitgeliefert)
mitgeliefert)
3.
Montage an Massivbeton
•
UX10- oder AF8-Dübel (4 St.)
•
7,9 mm (5/16")-Unterlegscheiben, flache (4 St.)
•
7,9 mm x 12,7–19 mm (5/16" x 2–3/4")-Schrauben
(4 St.)
[Deckenplattenabdeckung]
F (2)
G (2)
M6
M6
Installation Instructions
ABMESSUNGEN:
ZOLL
[MILLIMETER]
M6
12,7 mm (1/2")
B (1)
J (1)
H (1)
4 mm (5/32")
M6
(Sicherheit)
