Hydraulische Anlagenbeispiele

4 Hydraulische Anlagenbeispiele

4.1 Allgemeines

Die nachstehend aufgeführten Schaltungen
stellen Prinzipbilder dar, wobei auf die Darstel-
lung der Sicherheitseinrichtungen
verzichtet wurde.

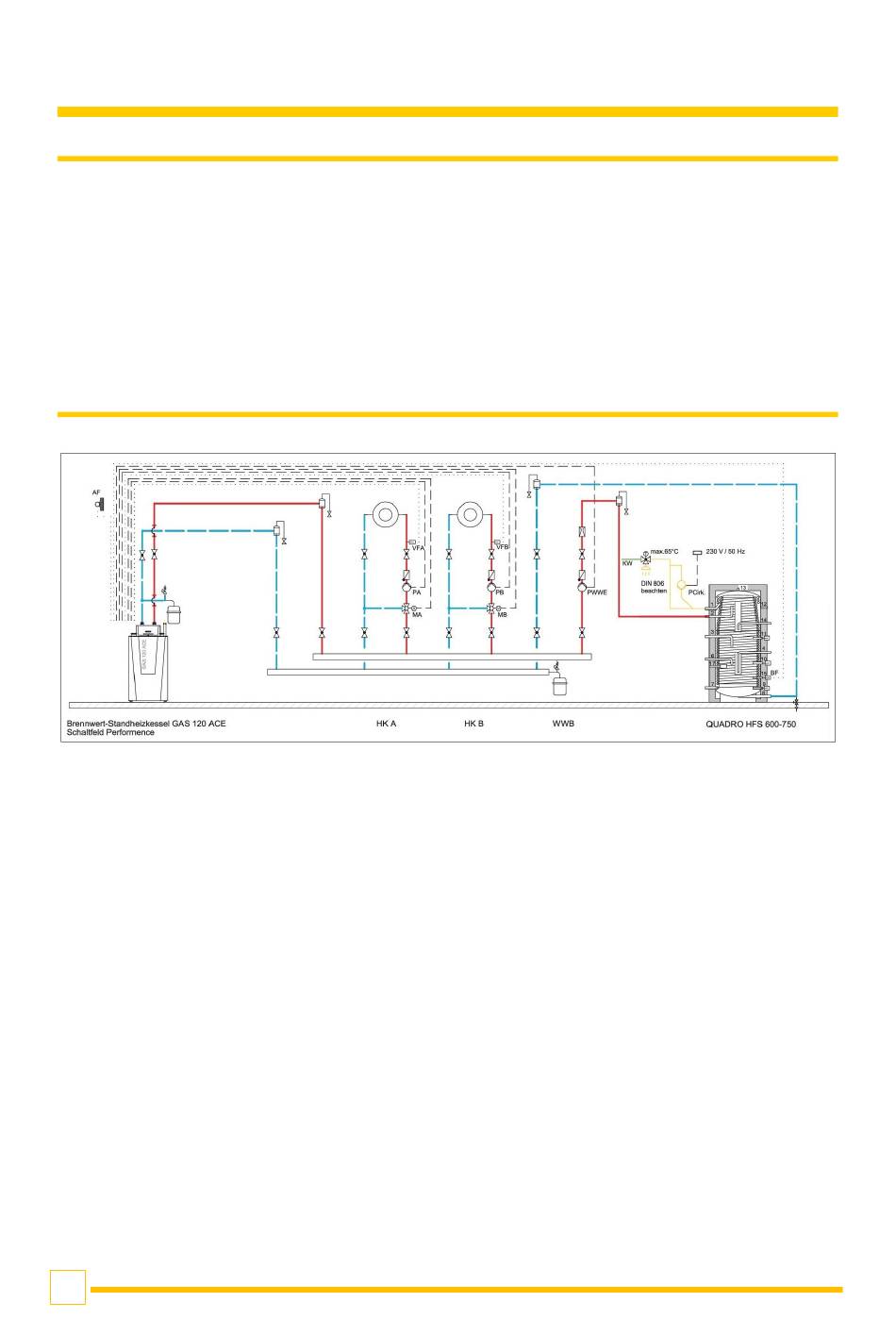

4.2 HFS Speicher mit Kessel

Legende:
AF = Außenfühler
BF = Boilerfühler
VFA = Vorlauffühler Mischerkreis A
VFB = Vorlauffühler Mischerkreis B
PA = Pumpe Heizkreis A
PB = Pumpe Heizkreis B
PWWE = Boilerladepumpe
HK A = Mischerkreis A
HK B = Mischerkreis B
MA = Mischer für Mischerkreis A
MB = Mischer für Mischerkreis B
HFS = Hochleistungs- Frischwasserspeicher
8
Die Sicherheitseinrichtungen sind nach ge-
setzlichen und örtlichen Vorschriften auszufüh-
ren.
Wir empfehlen den Einbau eines Schmutzfän-
gers in den Kesselrücklauf.
Ein HFS Speicher hydraulisch über Speicher-
ladepumpe eingebunden. Die Speicherlade-
pumpe kann zur Optimierung Delta T gesteu-
ert werden. Dazu ist eine bauseits Delta T
gesteuerte Hocheffizienzpumpe erforderlich.
Die Brauchwassererwärmung erfolgt wahl-
weise im Vorrangbetrieb oder parallel zum
Heizbetrieb.
Remeha HFS/FSK/FS 40000619 Stand: 08/2022
