QSC PLD Schnellstartanleitung Seite 38

Eingänge

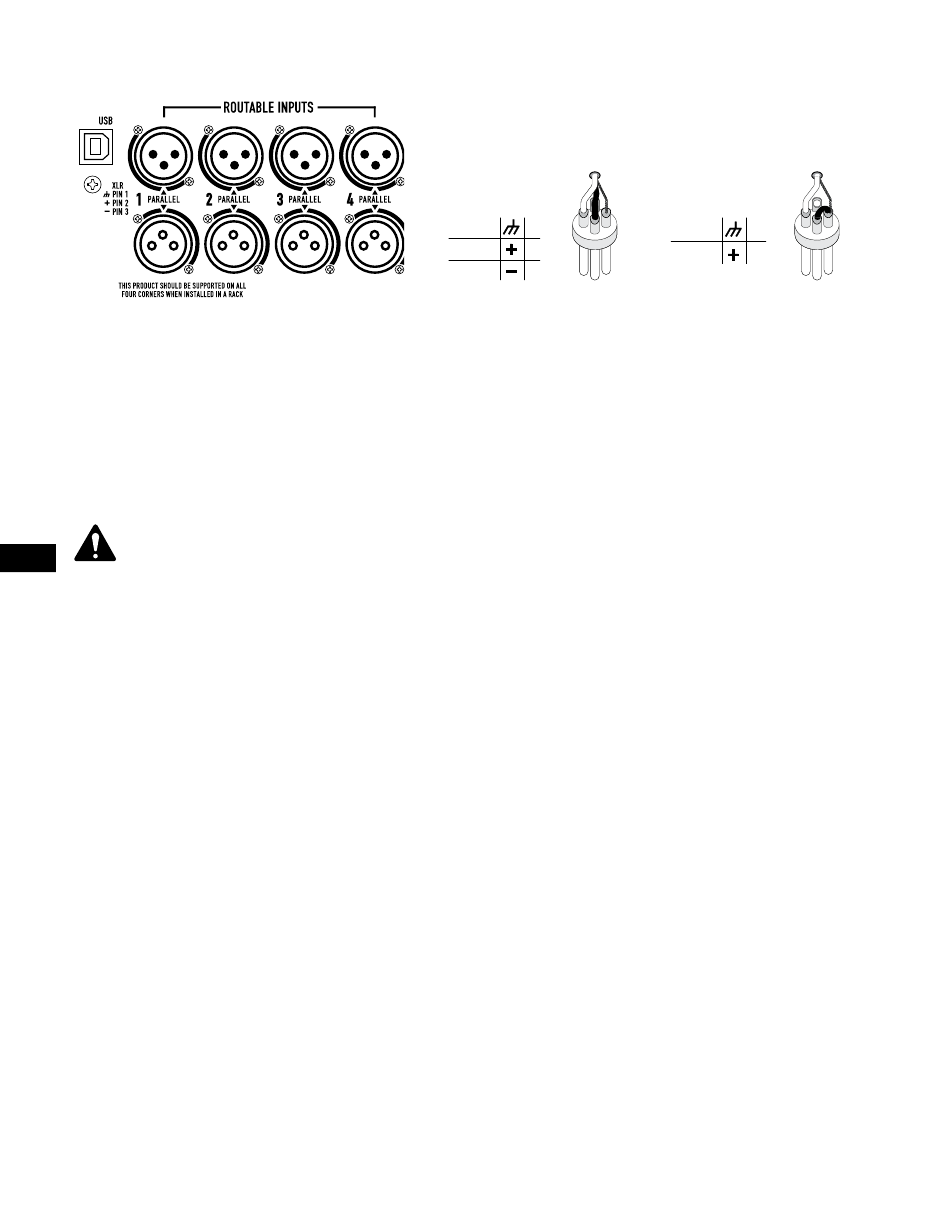

Vier mit 1 bis 4 gekennzeichnete XLR-Anschlussbuchsen stellen die Audioeingänge an den PLD-Verstärkern dar. Ein einzelner Eingang kann mit
einem Ausgang oder einer Kombination von Ausgängen verbunden werden. Sie können einen bis alle vier Eingänge verwenden. Es handelt sich um
symmetrische oder asymmetrische 10-kΩ-Eingänge, deren Empfindlichkeit auf +4 oder +14 dBu eingestellt werden kann. Vier XLR-Anschlussstecker
sind zu den vier Anschlussbuchsen parallel. Die XLR-Stecker dienen dem Daisy-Chaining zu den Eingängen anderer Verstärker.
1. Darauf achten, dass die Audio-Quellgeräte ausgeschaltet sind.
2. Die Eingangsquellen-XLR-Anschlüsse mit den vier XLR-Buchsen verbinden
INNEISS: Die PLD-Serie kann die Eingänge zu verschiedenen Ausgängen führen. Stellen Sie sicher, dass die hier hergestellten
Verbindungen mit der Konfiguration des Verstärkers übereinstimmen.
DE
TD-000351-00-E
— Abb. 2 —
Balanced
Inputs
1 2 1
Ground
3
2
Positive
3
Negative
— Abb. 3 —
(Abb. 2).
38
Unbalanced
Inputs
2
1
1+3
Ground
3
2
Positive
— Abb. 4 —
