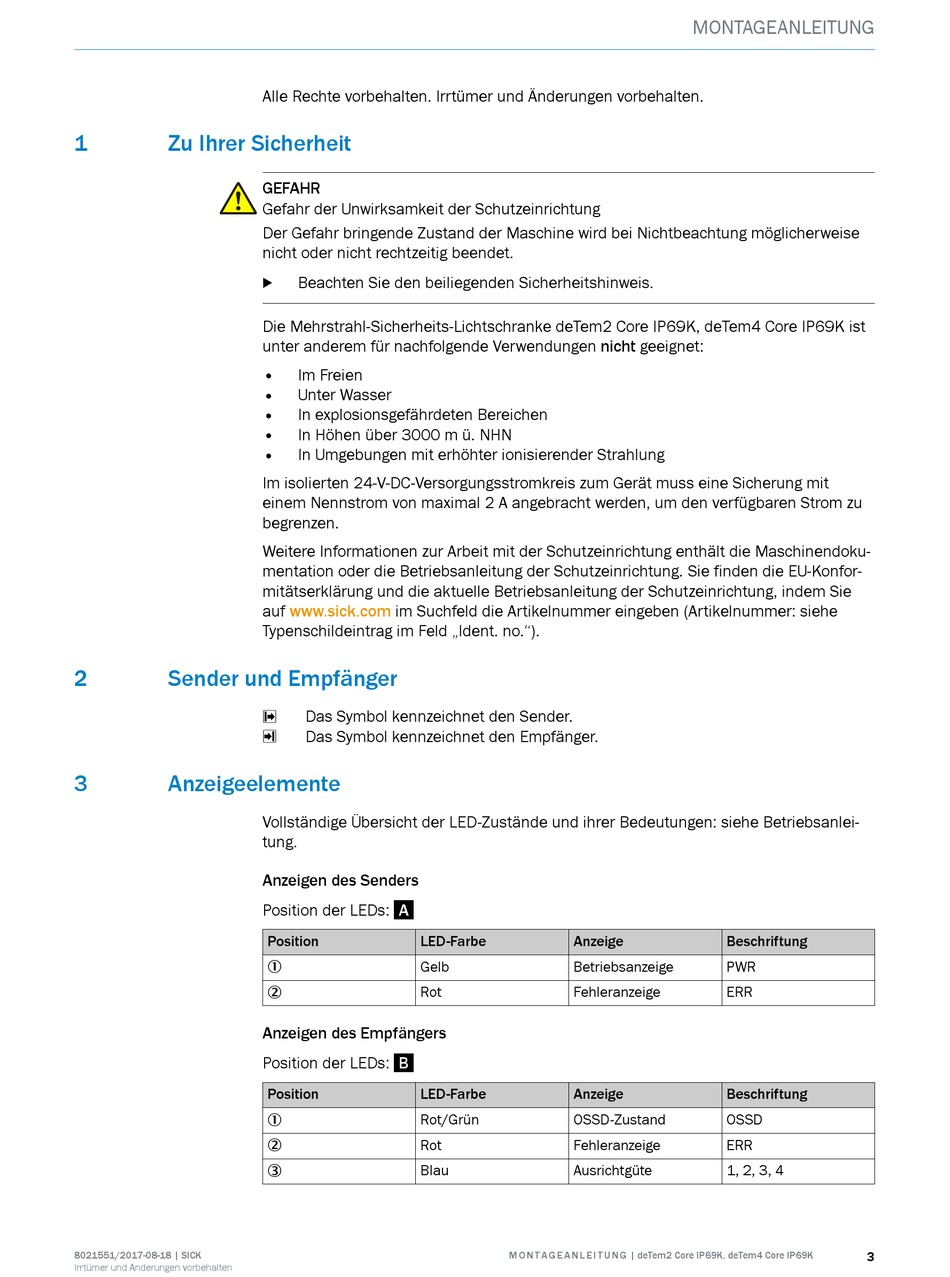

1 Zu Ihrer Sicherheit
2 Sender und Empfänger
3

Anzeigeelemente

8021551/2017-08-18 | SICK
Irrtümer und Änderungen vorbehalten
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Beachten Sie den beiliegenden Sicherheitshinweis.
b
Die Mehrstrahl-Sicherheits-Lichtschranke deTem2 Core IP69K, deTem4 Core IP69K ist
unter anderem für nachfolgende Verwendungen nicht geeignet:
• Im Freien
• Unter Wasser
• In explosionsgefährdeten Bereichen
• In Höhen über 3000 m ü. NHN
• In Umgebungen mit erhöhter ionisierender Strahlung
Im isolierten 24-V-DC-Versorgungsstromkreis zum Gerät muss eine Sicherung mit
einem Nennstrom von maximal 2 A angebracht werden, um den verfügbaren Strom zu
begrenzen.
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschinendoku‐
mentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden die EU-Konfor‐
mitätserklärung und die aktuelle Betriebsanleitung der Schutzeinrichtung, indem Sie
auf www.sick.com im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe
Typenschildeintrag im Feld „Ident. no.").
Das Symbol kennzeichnet den Sender.
s
Das Symbol kennzeichnet den Empfänger.
r
Vollständige Übersicht der LED-Zustände und ihrer Bedeutungen: siehe Betriebsanlei‐
tung.
Anzeigen des Senders
Position der LEDs: A
Position LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
Position der LEDs: B
Position LED-Farbe
Rot/Grün
1
Rot
2
Blau
3
Anzeige
Betriebsanzeige
Fehleranzeige
Anzeige
OSSD-Zustand
Fehleranzeige
Ausrichtgüte
M O N T A G E A N L E I T U N G | deTem2 Core IP69K, deTem4 Core IP69K
MONTAGEANLEITUNG
Beschriftung
PWR
ERR
Beschriftung
OSSD
ERR
1, 2, 3, 4
